GKS- M3015G, GKS-M3122G & GKS-M4025G

5-akselinen 3D laser kappaleiden irtileikkaamiseen. Optiona myös hitsaus.

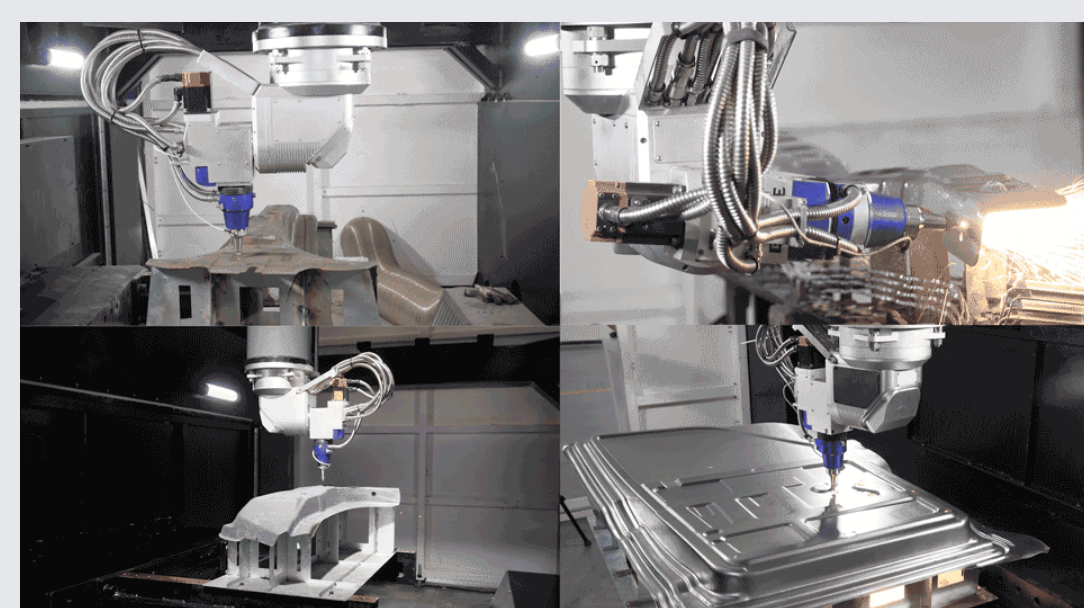

3D laser

3D-aseman tulee olla vähintään 5-akselinen, jotta sillä voidaan työstää kolmiulotteisia profiileja. Vapausasteiden lisääntyessä, aseman runkorakenteesta tulee jäykempi, kuin tavallisen tasoleikkausaseman. Rakenteen ollessa stabiili, muotoa muuttamaton ja värähtelyjä vaimentava, saadaan aikaisesi nopea ja tarkka leikkaus.

Hyvä dynaaminen suorituskyky

G-Weiken 3D laser on varustettu pyörivällä työpöydällä, kierrosaika < 3 s, yhden sarakkeen leikkausaika 50 sekunnissa

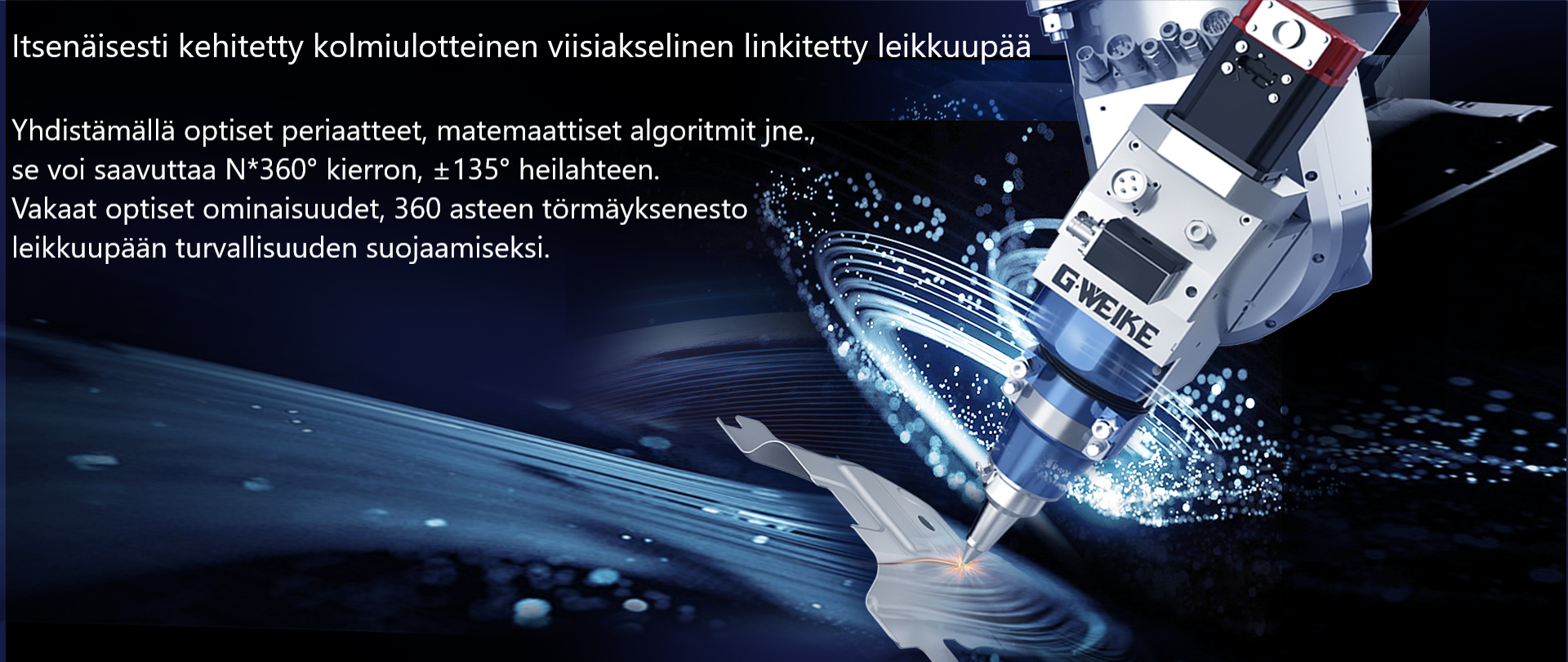

Itsenäisesti tutkittu ja kehitetty laserpää

3D laser leikkuri on yhdistetty optisiin periaatteisiin, matemaattisiin algoritmeihin jne., jotka ratkaisevat rajoittamattoman kiertotekniikan ongelman.
Törmäyksenestotoiminto suojaa tehokkaasti laserpään turvallisuutta ajon aikana.

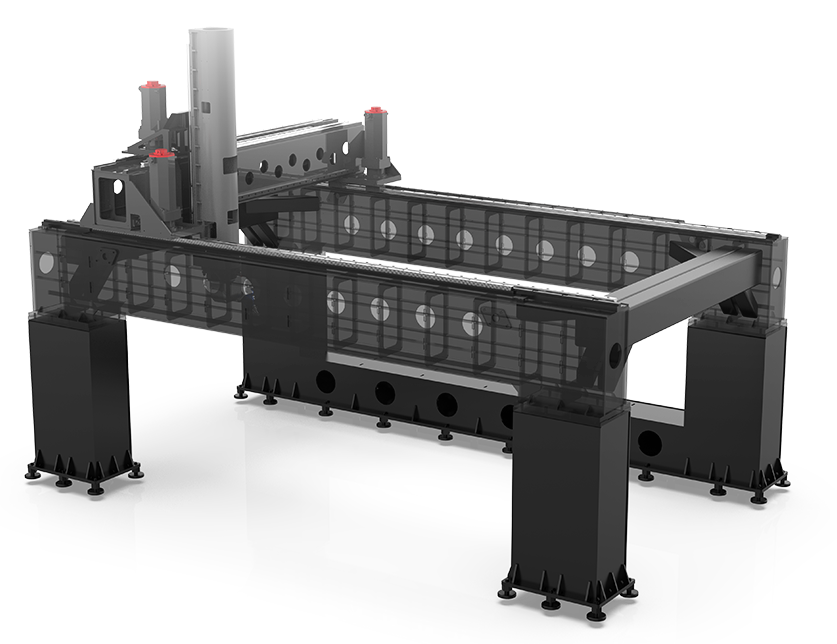

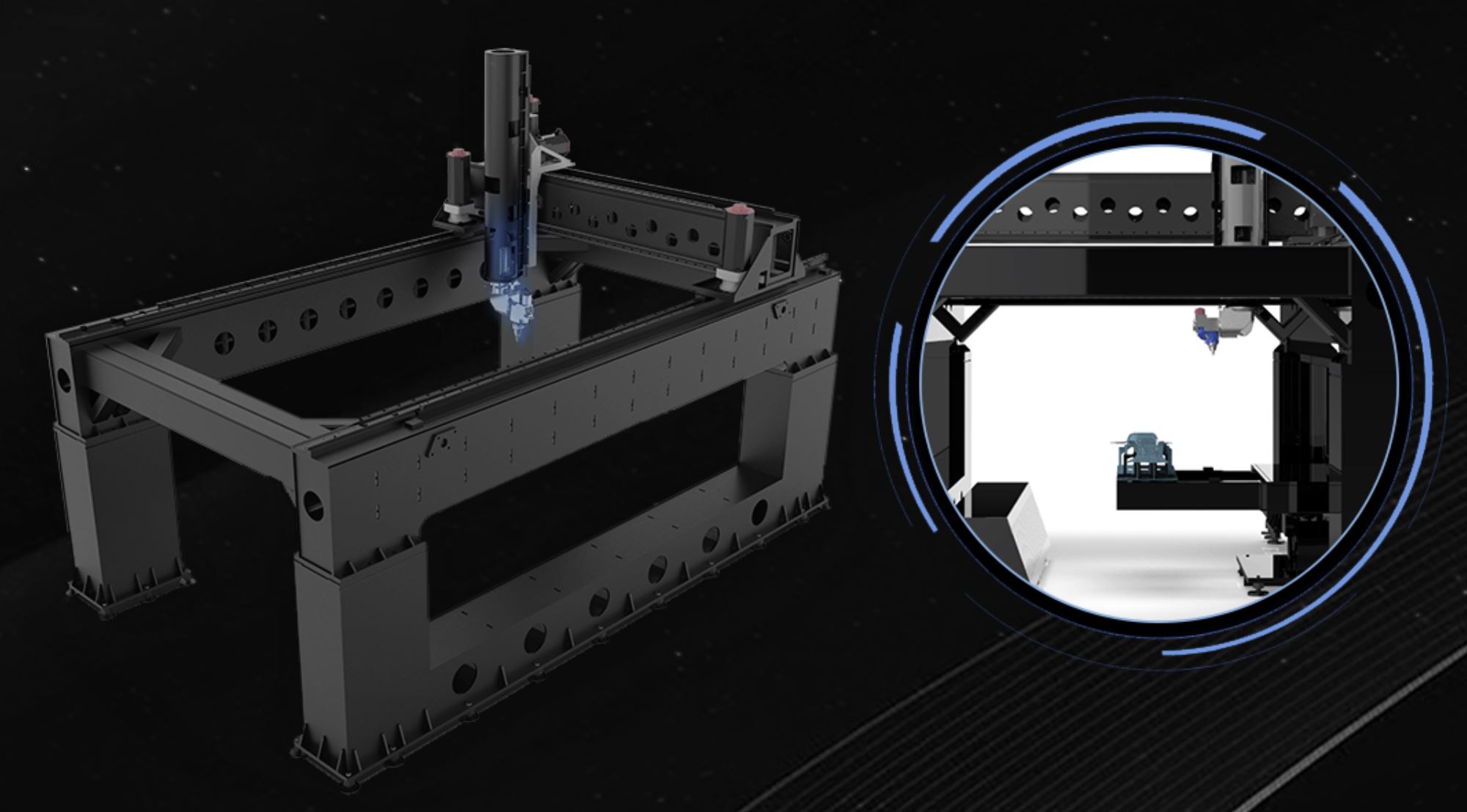

Korotettu portaalirakenne kaksinkertaisella erinomaisella nopeudella ja tarkkuudella

Korotettu portaalirakenne + tarkkuusservokäyttö + moniakselinen kytkentä, CAE:n tieteellisten analyysitietojen tukema, koko koneen rakenne ja ydin on suunniteltu hienosti varmistamaan koko 5-akselisen laserleikkurin dynaaminen suorituskyky ja vakaus.

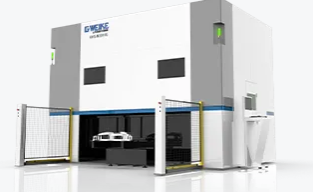

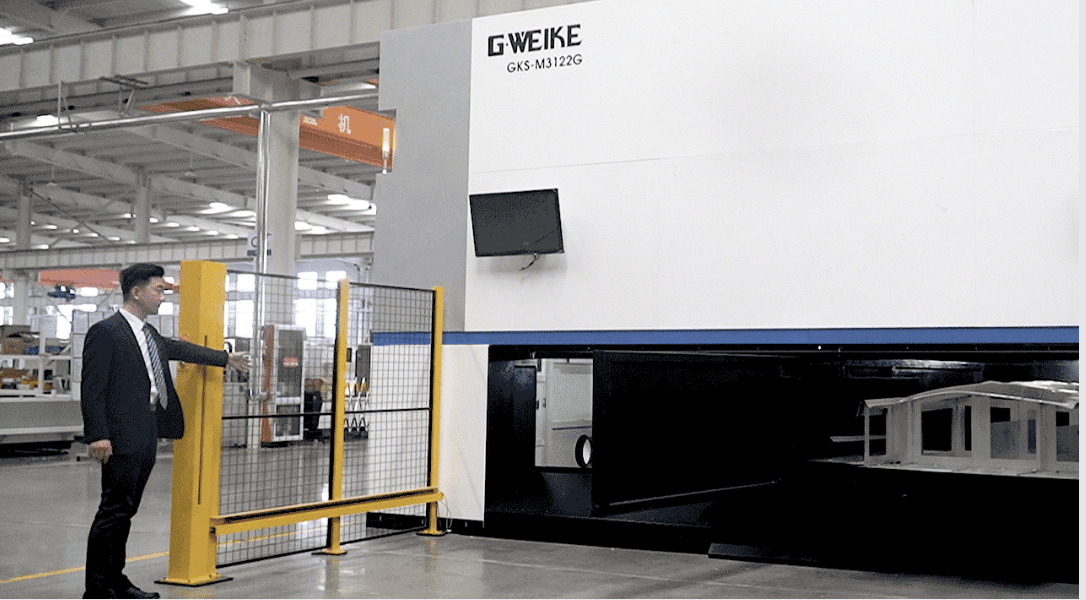

3D laser turvallisuus ja luotettavuus

Sisältää turvaominaisuuksia, kuten turvavaloverhot, ulkoiset suojakuoret, valvontalaitteet, havaintoikkunat, mikä takaa käyttäjän turvallisuuden.

3D laser hitsaus lisävarusteena

Lisävarusteena saatava hitsaus tapatuu vaihtamalla 5-akselipäästä A-kalin loppuosa avaamalla 4-ruuvia. Tässä viimeisessä osassa on hitsaamista varten eri fokuslinssit. Luonnollisesti kyseessä on lisäaineeton hitsaus.

Lisävarusteen 6-akseli

Lisävarusteena on saatavilla lyhyiden putkien/profiiline leikkamiseen manuaalinen istukka, joka on 6.akseli.

Ohjaus ja ohjelmointi

G-Weiken laserin ohjaus on Fanuc 31i-LB ja ohjelmointiin voidaan toimittaa joko Tebis tai Radan Radm-ax ohjelmistot.

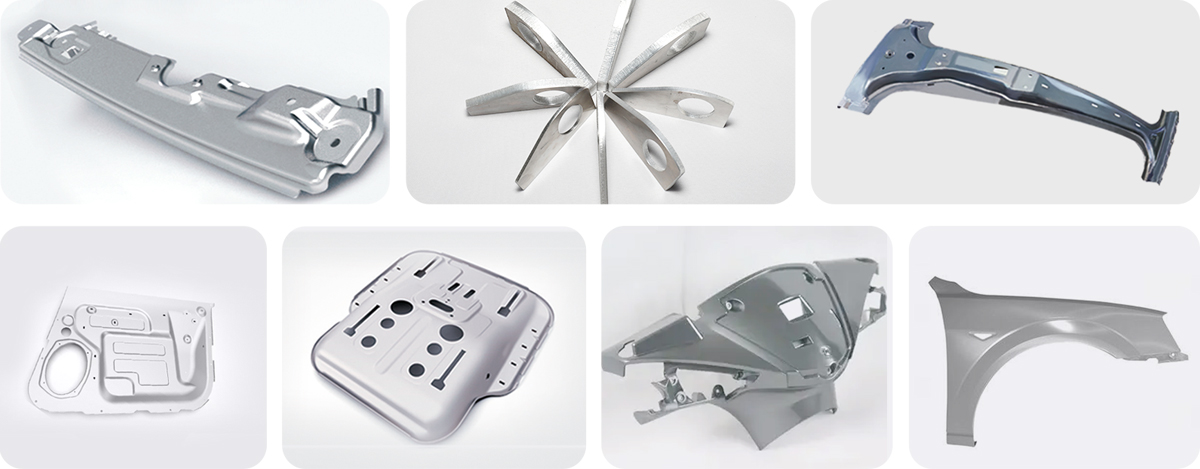

Mallikappaleet

3D-laserleikkaus on tehokas menetelmä tuotantoteollisuuden tarpeisiin, mahdollistaen monimutkaisten profiilien ja prässättyjen kappaleiden tarkan sekä nopean leikkaamisen.
Laserteknologian kehittyminen on mahdollistanut uusien tehokkaiden ratkaisujen tuonnin markkinoille. Etenkin nykyiset kuitulaserit ovat olleet avainasemassa 3D-laserien yleistyessä. Koska kuitulaseri hyödyntää optista kuitua säteenkuljetuksessa, soveltuu se erityisen hyvin 3D-laserleikkukseen. G-Weiken 3D laserit ovat hyvin taloudellinen vaihtoehto 3D leikkamisenn.

Perusteoriaa laserleikkauksesta ja 3D lasereista
