Yhdistelmälaseri LF3015 / 4020 / 6025GAR | G·WEIKE

Putkilaseri on tunnetun valmistajan tuote. G · WEIKE -yhtiöllä on korkealuokkainen ja pitkäaikainen kokemus ohutlevy tekniikasta ja -valmistuksesta, sekä kuitu lasereista

Vuodesta 2004 toimineen  G · WEIKE yhtiön ohjaavana toimintaperiaatteena on jatkuva uudistuminen ja kehittyminen. Tämä tarkoittaa sitä, että ohutlevyjen prosessointiin tarkoitettujen kuitu lasereiden ja lisälaitteiden valmistuksessa hyödynnetään jatkuvasti viimeisimpiä kokemuksia tuotekehityksessä.

Putkilaser leikkauskone avaa uuden sivun ohutlevyjen prosessointi teknologiassa. G · WEIKE fiber laser -leikkausjärjestelmät on suunniteltu täyttämään nopeasti kasvavan levyteollisuuden vaatimukset joustavalla, ainutlaatuisella designilla ja korkealuokkaisilla komponenteilla.

Toimitettu kone 2-kerroksisena Kauhajoella

Putkilaseri ja yhdistelmäkoneen ominaisuudet

• Käyttäjän tarpeista riippuen koneet voidaan valmistaa eri laserlähteillä, normaalisti IPG, koko on 1,5 x 3 m, 2  4 m tai 2,5 x 6 m
• Resonaattorissa on modulaarinen rakenne. Jos haluatte päivittää 1 kW resonaattorin isommaksi 2 kW resonaattoriksi, se onnistuu lisäämällä uusia moduuleja nykyiseen resonaattoriin. Resonaattori on helposti muutettavissa jopa 12 kW-tehoiseksi.
• Lasersäteen polulla ei ole yhtään peiliä ja optista osaa, koska joustavalla valokaapelilla laservalo siirretään ilman häviöitä, tehohäviö on 0 (nolla).
• Putkilaser on varustettu tunnetulla Sveitsiläisellä leikkaus päällä.
• Koneessa on erittäin matala virrankulutus. 2 kW koneessa selkeä kulutus on 20 kW ja 32 A sulakkeet.
• Mekaanisesti tukeva ja jäykkä runko.
• Automaattinen kaksois paletti.

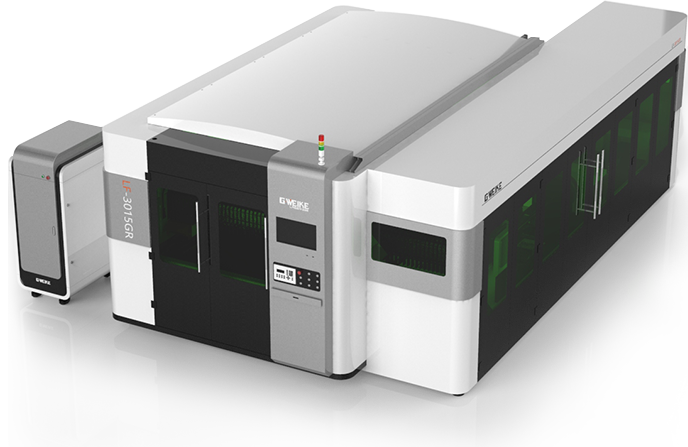

LF3015GR putkilaseri tekninen erittely

Kolmannen sukupolven Aviation Aluminum Gantry

Silta eli gantry on valmistettu ilmailualan standardien mukaisesti ja painettu 4300 tonnin painevalukoneella muotoonsa. Päästökäsittelyn jälkeen sen luujuudeksi saadaan 6061 T6, arvo, joka on kaikista isoin lujuus kenenkään gantrysta eli sillasta. Lentokonealumiinilla on monia etuja, kuten hyvä lujuus, kevyt paino, korroosion kestävyys, anti-oksidaatio, matala tiheys ja ominaisuuksia, jotka suuresti lisäävät prosessointi vauhtia.

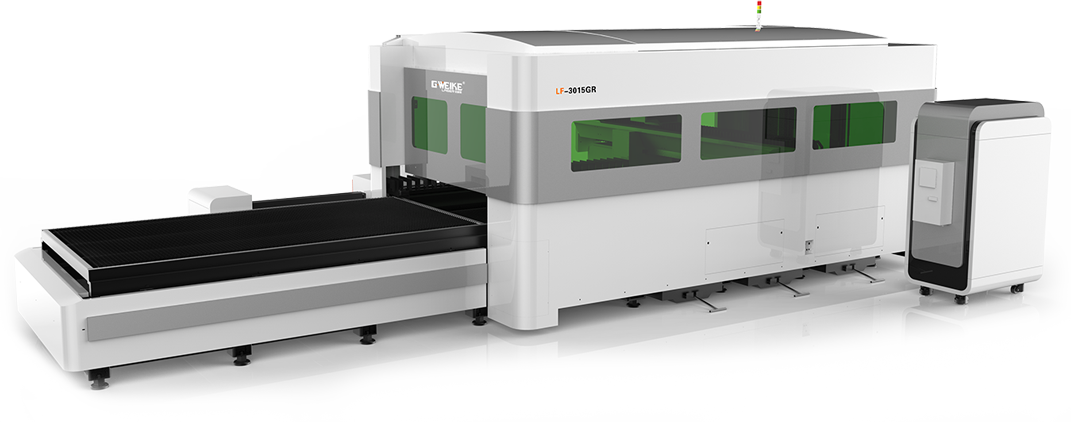

Paletinvaihtaja

Paletinvaihtaja toimii ylös/alas vaihtaessaan ja paletti vaihtuu alla 15 sekunnissa pöydälle. Ylös alas liikkeen ansiosta leikkaustapahtuma on stabiilimpi.

Myös U-, L- ja neliöprofiilien leikkaus onnistuu – video Korsosta

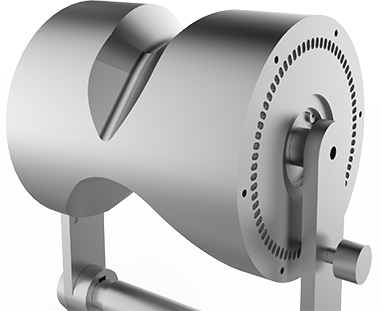

Fractional Automatic Support

Älykäs putken kannatin design, joka ratkaisee muodonmuutos ongelmat pitkien putkien leikkauksessa.

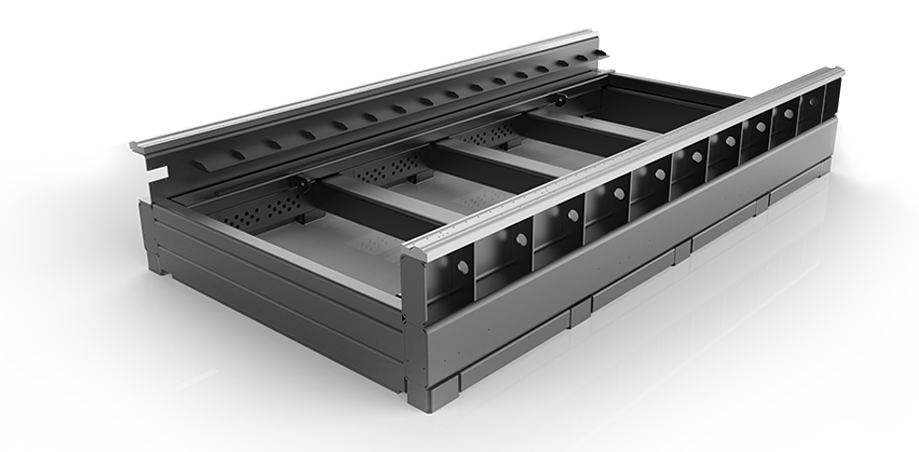

Runko eli peti

Hitsattu, päästetty ja koneistettu peti, paino 4500 kg, on kaiken tukevan ja värinättömän leikkauksen A ja O. Luonnollisesti peti on päästetty ja koneistettu ennen isojen neliömäisten lineaarilaakerijohteiden kiinnittämistä.

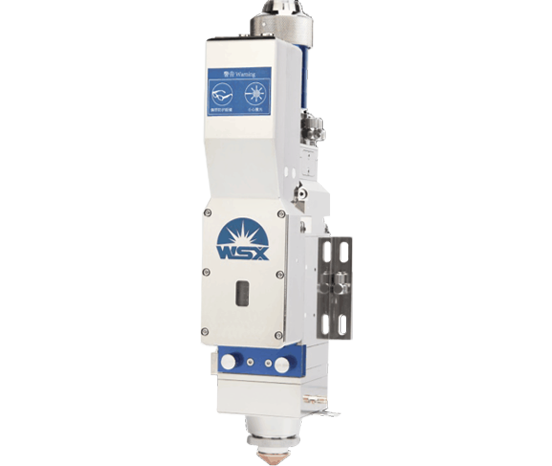

Leikkauspää

Leikkauspää voi fokusoida automaattisesti. Ohjelmisto säätää automaattisesti fokusointi linssiä erityisesti leikatessa eri paksuisia levyjä. Automaattinen fokus on noin kymmenen kertaa manuaalisen säädön nopeus.

Säätö väli on -10 mm … +10mm, tarkkuus 0.01 mm, käyttöväli 0… 20 mm paksuudet.

Pitkä käyttöikä tulee siitä, että sekä kollimaattori linssissä että fokus linssissä on vesijäähdytetty heat sink, joka laskee leikkauspään lämpötilaa ja parantaa leikkauspään elinikää.

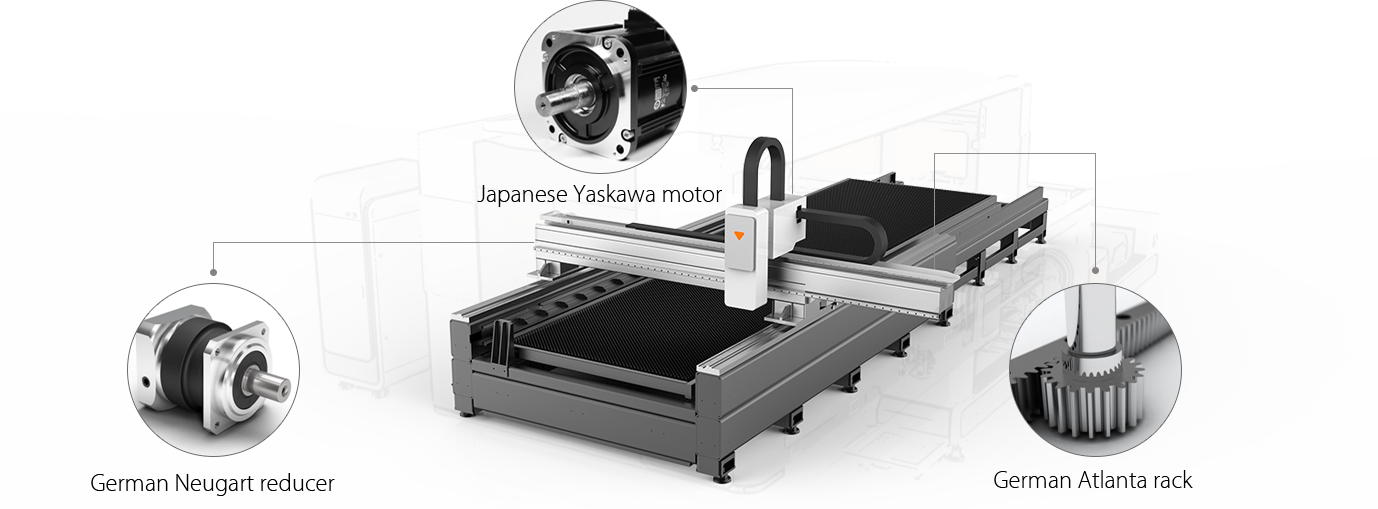

Voimansiirron laatukomponentit

Alennusvaihteet, hammastangot ja-pyörät sekä servot ovat kaikki tunnettuja merkkituotteita.

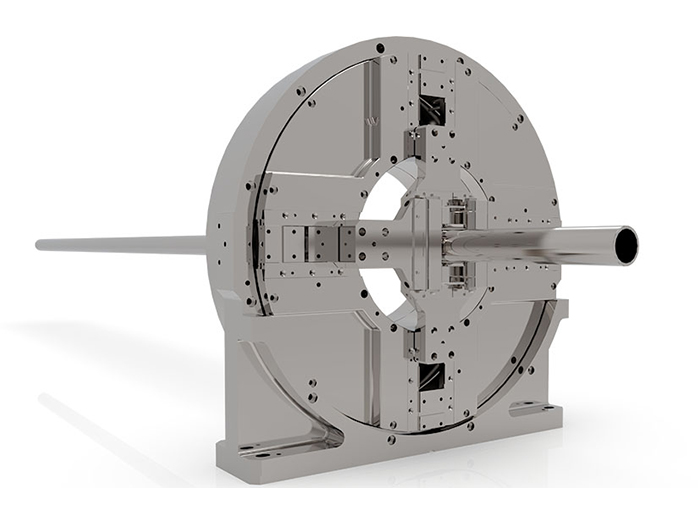

Putkilaserin istukka

Istukan suunnittelu

Se hyväksyy pneumaattisen kiinnitysrakenteen molemmilta puolilta ja se voi moduloida keskusta automaattisesti. Lävistäjän säädettävä alue on 20-300 mm.

3000W LF3015GR vaihtopöytä ja 6 m putkilaserin toimituksen pääkohdat

Koneen asennuksen tekee  Rensin insinöörit 4-2 kpl . Asiakkaan tärkeimmät materiaalit koe ajetaan ja haetaan tärkeimmät lastuamisarvot. Rensin asentajalla on jo ennestään tuntemus Cypcut ohjauksesta ja ohjelmistosta (autonestaus, nestaus, radan teko, Flycut jne.) Asennus ja koulutus kestää 2-3 viikkoon asiakkaalla riippuen koneen koosta Toivottavaa, että myös viikonloppuna voi tehdä asennusta ja koulutusta.

Asennettuna asiakkaalla.

Jos haluat pienen koon värimetallien laserin, KLIKKAA TÄHÄN
