3 ADM 10 akselinen poralinja

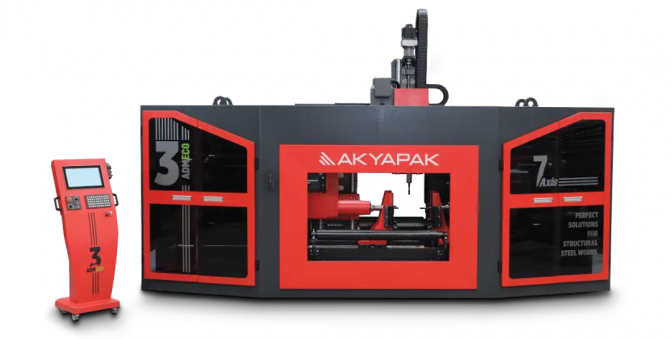

10-akselinen kolmikarainen CNC-poralinja

AKYAPAK, alansa johtaja, esittelee teknologiansa teräsrakenteiden porauslinjoissa ja siirtää sen Turkista maailmalle. AKYAPAK, joka on luonut tälle alalle AKDRILL-brändin, valmistaa ADM:n nimissä CNC-porakonesarjaa, jossa on servomoottorikäyttöinen teräsrakennusmastoja.

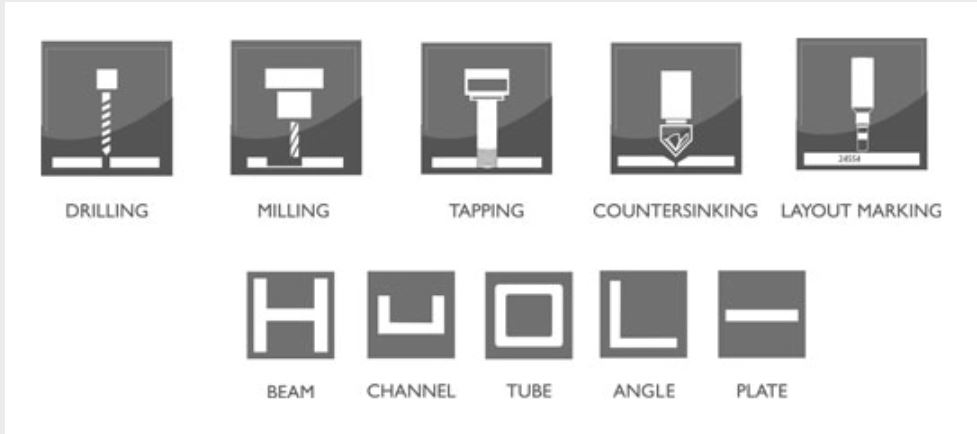

AKDRILL ADM Drilling Machines tarjoaa korkealaatuisia ratkaisuja teräsrakenteiden valmistukseen, siltojen rakentamiseen, telakoille ja eri rakennusalan aloille. ADM-sarjan porauskapasiteetti on H-, I- ja U-profiilit tai kulmat, joiden standardihalkaisija on 10-40 mm tai enemmän.

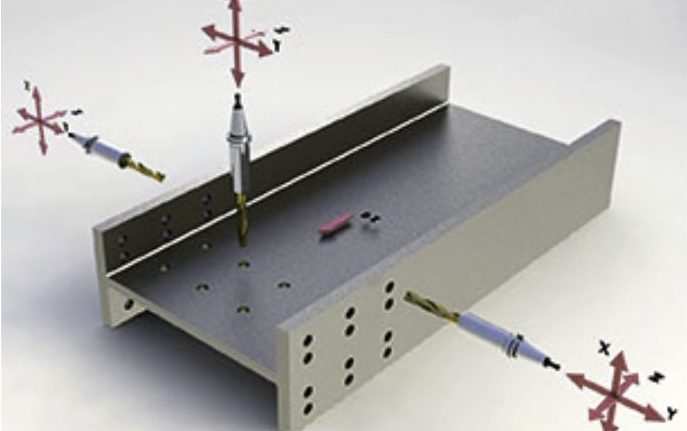

ADM-porauslinjat koostuvat yhdestä, kahdesta tai kolmesta itsenäisestä karasta. 1 ADM-malli, jossa on yksi kara, joka pystyy poraamaan profiilia kolmelta sivulta suorassa kulmassa ja +90/-90 astetta kiertämällä. 3ADM-malli, jossa on kolme karaa, pystyy poraamaan profiilia kolmelta sivulta itsenäisesti, merkitsemään ja vaihtamaan työkalua samanaikaisesti. Laitteen nollaus ja asetus seuraavaan porausasentoon suoritetaan automaattisesti CNC:llä.

ADM Drilling Lines, joka valmistaa ensiluokkaisilla laitteilla, kuten Mitsubishi ja Siemens, nousevat esiin laadussa ja luotettavuudessa myös Akyapakin vahvan myynninjälkeisen tuen ansiosta.

Palkit voidaan porata ajamatta palkkia  kerrallaan koko palkin 500 mm pituudelta. Esimerkiksi; jos reikien halkaisija on 10 mm ja reikien välinen etäisyys 40 mm, kara pystyy poraamaan 12 reikää ilman palkkia siirtämättä, mikä tarkoittaa, että voit säästää paljon aikaa operaatiossa.

Ja se tarkoittaa erittäin suurta ajansäästöä. Lisäksi 3ADM-järjestelmässä on yksi lisäetu, jonka ansiosta voit tehdä merkintöjä kolmelle pinnalle (valinnainen). 3-akselinen merkintä on saatavana myös lisävarusteena.

Ensinnäkin porattava materiaali (profiili, laatikkoprofiili, kulma) asetetaan syöttökuljettimelle. Käyttöyksikön kahvakynnellä pidetty työkappale työnnetään porakoneeseen ja kappaleen asento asetetaan nollaan laservalolla.
Porattu työkappale ajetaan kulmavannesahaan (valinnainen) käyttöyksikön kädensijalla. Sahaus voidaan suorittaa halutussa pituudessa ja kulmassa (-45/+60”). Sahatut materiaalirullat ajetaan ulostulokuljettimelle.

Vakiovarusteet

• Ohjauspaneeli: Mitsubishi
• Porausyksikkö – Pysty: 1 Pysty
• Porausyksikkö – Vaaka: 2 Vaaka
• Poran halkaisija: 10-40 mm
• Karan nopeus – Infinitely Infinitivel: 50-3000 d/min
• Käyttövoima akselia kohden: 22 kW / 140 Nm
• Karan vääntömomentti: 280 N
• Liikkeensiirtojärjestelmä: Esikuormitetut kuularuuvit / mutterijärjestelmä
• Automaattinen työkalunvaihtoyksikkö: Jokaiselle karalle yksi ATC 4 työkalulla
• Syöttöpöytä CNC-vaunulla: 12m
• Uloskäyntipöytä moottoroiduilla rullilla: 12 m
• Lineaaristen ohjainten keskusvoitelu: Vakio
• Työkalun jäähdytysjärjestelmä: MQL
• Lineaarimittarin paino: 600 kg/m
• Kierretyökalu kaikille kolmelle akselille (valinnainen): M10 – M24 (erikoissarjalla)
• Palkin leveys max-min tuella alhaalta: 1200 / 1500 / 1750-200
• Palkin korkeus max-min: 500 / 600 / 600-80
• Karan pään työkalun akselireikä: BT 40 (jäähdytysnesteellä pitkä reikä)
• Työkappaleen liike: Servomoottori + planeettavaihteisto
• Automaattinen poikkileikkauksen mittaus: Vakio
• Jiirisahakoneen integrointi: Valinnainen
• Paino: 13000 kg
• Koneen mitat: 2400 x 7000 x 3200 mm
• PISTE. Merkintä: Valinnainen
• Kirjoitustyökalu: Molemmilla puolilla
• Lastukuljetin: Vakio
