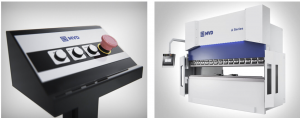

MVD | iBEND S-SERIES SERVO
Servo särmäyspuristin MVD E-series on kuularuuvi käyttöinen, jossa Servomoottoreiden pyörimisliike ja vääntömomentin vaikutus siirretään kuularuuviin kautta liikkuvaan yläpöytään. Siten taivutusvoima saavutetaan yläpöydän alaspäin suuntautuvalla liikkeellä.
VAKIO-OMINAISUUDET
• Y1, Y2, X, R – 4-akselinen CNC
• ESA S630 -ohjain
• Isku 275 – 310 mm, kurkun syvyys 300 mm
• Servomoottorilla varustettu takavaste
• Takamvastesormi 2 kpl, 3 porrasta
• Pikakiinnitys Promecam
• MVD (eurooppalainen tyyppi) kapeapohjainen alapöytä
• Vakio ylätyökalu ES 1260
• Vakio alatyökalu ES 2067
• Laadukkaat ja tarkat lineaariviivaimet
• Lasersäteen etuturvajärjestelmä
• LED valaistus
• Liukuva etutukijärjestelmä
• Yksi poljin
VALINNAISET OMINAISUUDET
• CE-vaatimustenmukaisuus – AKAS tai DSP Laser-säteen etuturvajärjestelmä
• UNIMEC-takavaste
• Etutyöpöytä

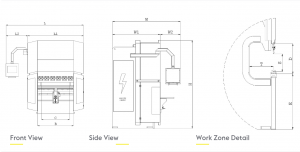

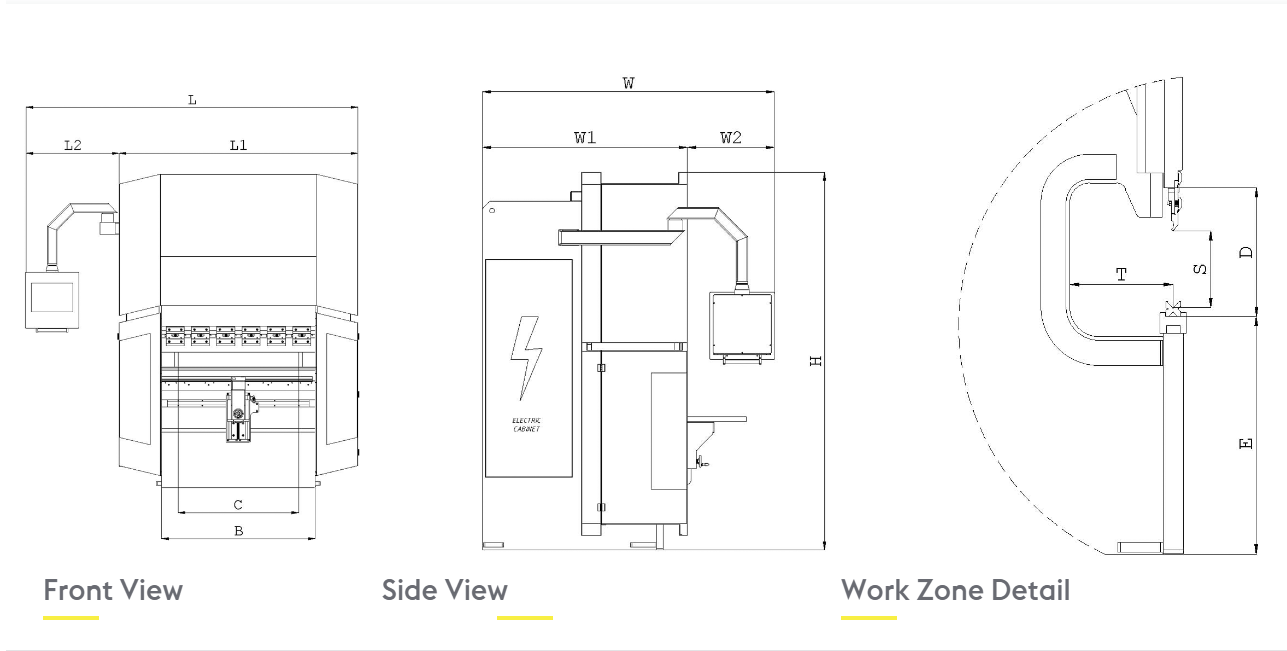

Tekniset tiedot
| Malli | Yks. | S20 | S40 | S60 |
| Erittely | ||||
| Särmäyspituus | mm | 950 | 1250 | 2100 |
| Särmäysvoima | Ton | 20 | 40 | 60 |
| Max. Liike (S) | mm | 210 | 210 | 210 |
| ThKurkun syvyys (T) | mm | 300 | 300 | 300 |
| Daylight (D) | mm | 410 | 410 | 410 |
| Lähestymisnopeus | mm/s | 150 | 150 | 150 |
| Särmäysnopeus | mm/s CE Norm | 10-20 | 10-20 | 10-20 |
| Paluunopeus | mm/s | 150 | 150 | 150 |
| Pituus | mm | 1610 | 1960 | 2840 |
| Leveys | mm | 1350 | 1450 | 1450 |
| Korkeus | mm | 2570 | 2610 | 2610 |
| Paino | kg | 2900 | 4000 | 5300 |
| Main Motor | kW | 4,3 kW | 2 x 4,3 kW | 2 x 7 kW |
| Motor määrä | Adet | 2 | 2 | 2 |
| Takavasteen sormi | Adet | 2 | 2 | 2 |
| X Akseli (750 mm) | mm/s | 250 | 250 | 250 |
| R Akseli (250 mm) | mm/s | 100 | 100 | 100 |
| Z1 Akseli | mm/s | 450 | 450 | 450 |

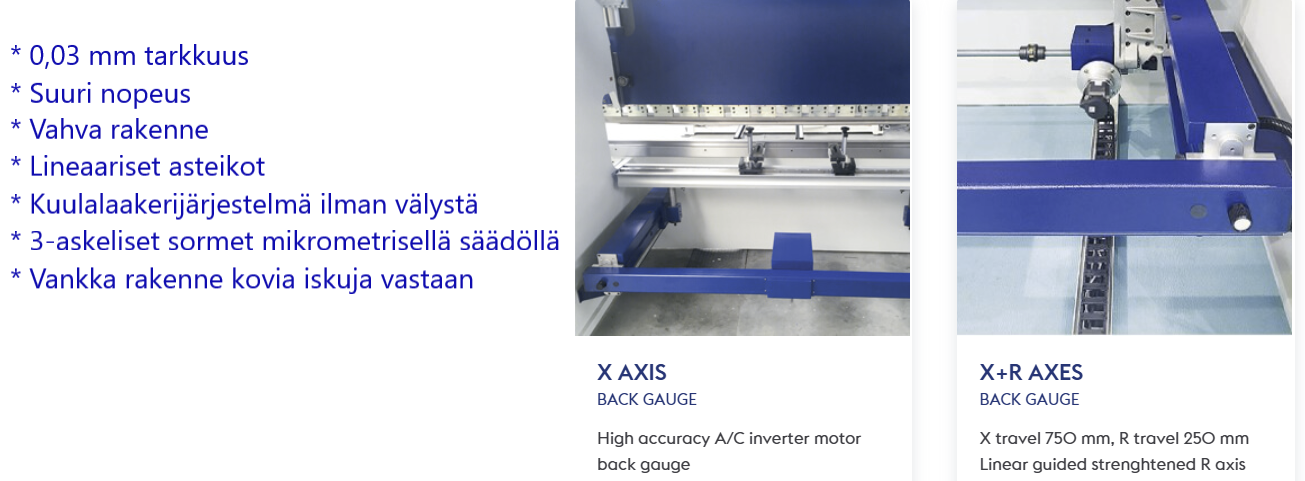

Takavasteen optiot

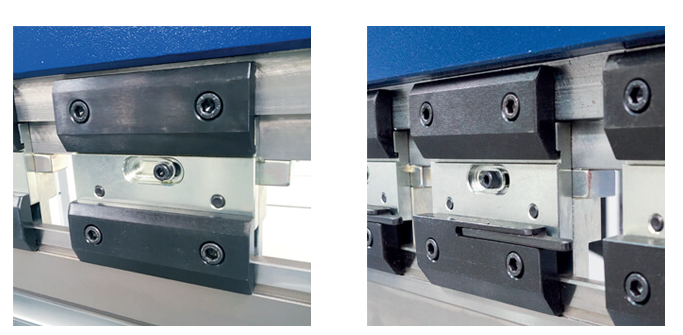

Ylätyökalun kiinnitys
Ylätyökalut kiinnitetään joko manuaalisella Promecam kiinnityksellä tai Quick pikatyyppisellä Promecam kiinnityksellä
