Fulcrum-mittausratkaisu

Fulcrum on vallankumouksellinen manuaalinen CMM. Sen kompakti ja kannettava rakenne mahdollistaa sen käytön siellä, missä sitä tarvitaan, konepajassa asiakkaan CNC-työstökoneiden lähellä.

Fulcrum on suunniteltu optimoimaan asiakkaan osien tarkastus niiden irrotessa CNC-jyrsintä-/sorvauskoneesta jokaisen koneistuksen jälkeen, jolloin korjaukset palautetaan koneistusprosessiin mahdollisimman pian ennen lopputarkastusta.

Yksinkertainen ohjelmistokäyttöliittymä on kehitetty, mikä tekee sen käytöstä entistäkin helpompaa manuaalisessa CMM:ssä.

Kun osa on skannattu manuaalisesti, tärkeät ominaisuudet tunnistetaan automaattisesti ja mitat näytetään automaattisesti. Intuitiivinen ohjelmisto ja innovatiivinen suunnittelu tarkoittavat, että mittaat asiakkaan osat muutamassa minuutissa Fulcrum CMM:n ensimmäisen käytön jälkeen, vaikka sinulla ei olisi aikaisempaa käyttökokemusta.

Fulcrum on helpoin CMM oppia ja käyttää.



Yhden käden tarkastus

Magneettisten pehmeiden painikkeiden avulla voit vaihtaa nopeasti ominaisuuksien välillä ilman hiirtä. Ne voidaan sijoittaa mihin tahansa mittauspinnalle. Voit myös ohjelmoida nämä painikkeet suorittamaan mitä tahansa Aberlink Mk4 -ohjelmiston toimintoa.

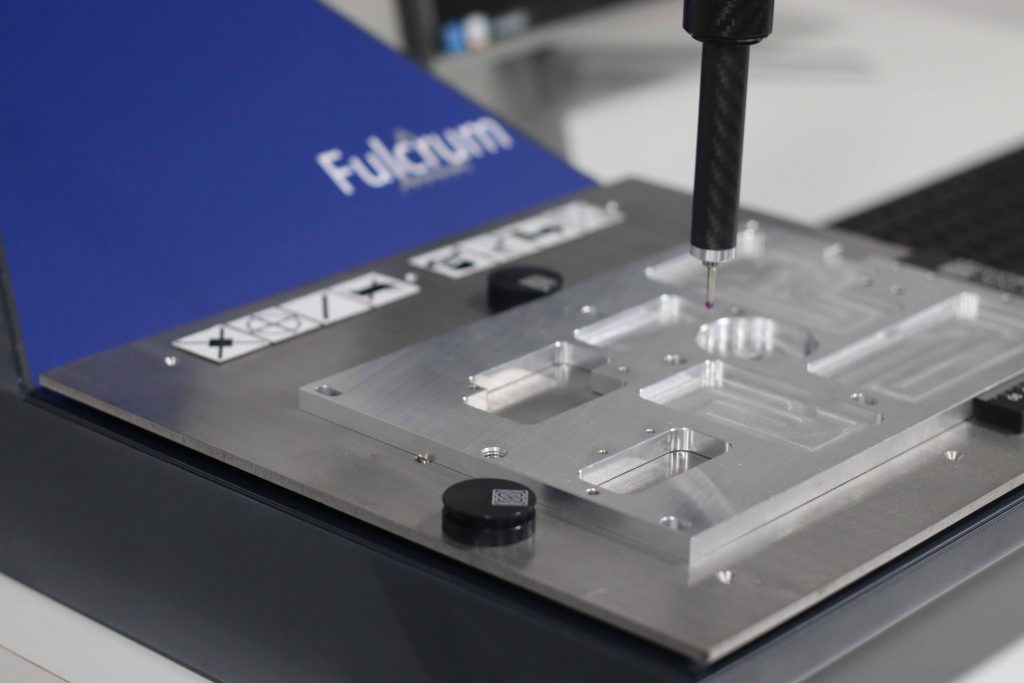

Vaivaton kiinnitys

Magneettisten kiinnitysmallien avulla voit kiinnittää osasi nopeasti varmistaen, että kaikki pisteet otetaan tarkasti.

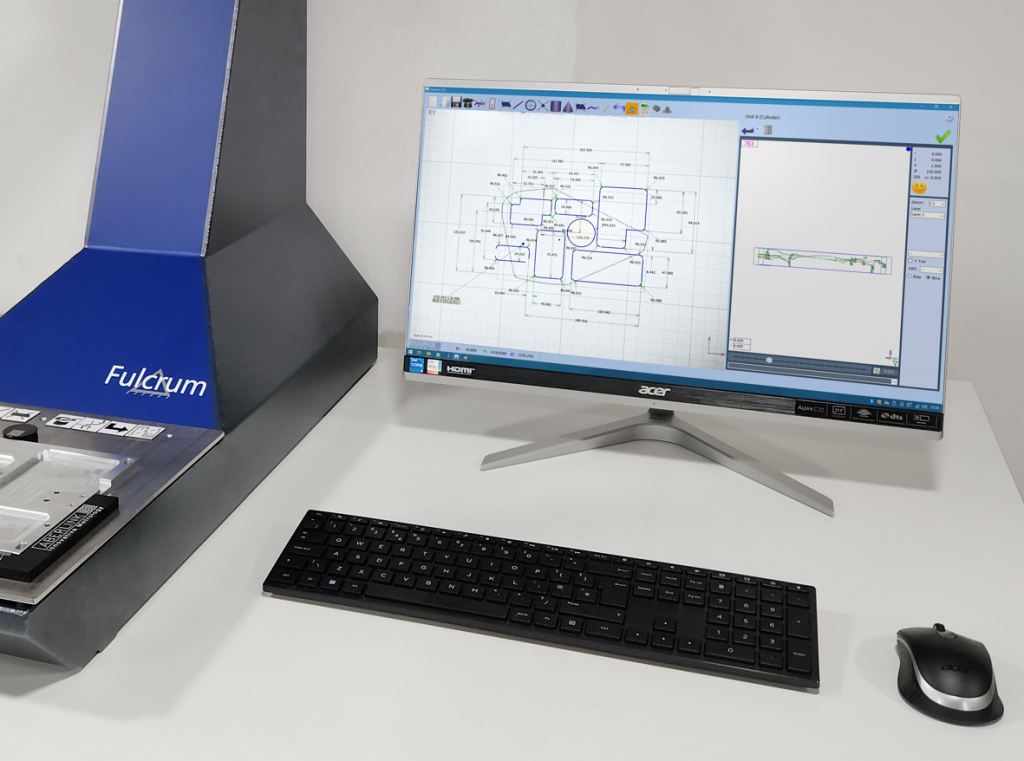

Täydellinen paketti

Fulcrum toimitetaan all-in-one-tietokoneen ja tehokkaan Aberlink Mk4 -ohjelmiston kanssa. Mittausvalmiina Fulcrum pystyy tunnistamaan tuotantolinjasi ytimessä olevat ongelmat säästäen aikaa ja rahaa.

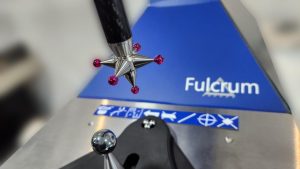

Ennennäkemätön mittausvapaus

Fulcrum on nyt saatavilla räätälöidyllä tähtipäämittakärjellä.  Mittatilaustyönä tehty tähtipää takaa erinomaisen metrologisen suorituskyvyn ja pääsyn X-Z- tai Y-Z-projektiotasoilla mitattaviin sivupinnan ominaisuuksiin. Pakkaus sisältää kalibrointikappaleen, 3 mm:n- ja 6 mm:n tähtimittakärjet sekä 3D-ohjelmisto päivityksen.

Kiinnitinsarja

Fulcrum voidaan toimittaa myös räätälöidyllä kiinnityssarjalla, jonka avulla monimutkaisempien 3D- tai sorvattujen osien kiinnitys on nopeaa ja helppoa.

Ominaisuudet

  • Kompakti kannettava muotoilu
  • 3A sähköinen virtalähde, ei tarvitse ilmaa
  • Kestävä manuaalinen CMM-mittalaite
  • Aberlinkin helppokäyttöinen manuaalinen mittausohjelmisto
  • Vastaavista järjestelmistä nopein oppimisaika – vain 1 päivä ilman aiempaa CMM-kokemusta
  • Jatkuva skannaus koon ja muodon mittaamiseksi
  • Tarkkuus on alle 5 mikronia missä tahansa mittausalueella

Fulcrum paketti sisältää

  • Aberlink 3D-mittausohjelmisto kosketustunnistimen ominaisuuksien tarkastukseen
  • Windows-pohjainen all-in-one-tietokone
  • Aberlink stylus kit (sisältää 3 & 6mm pallot)
  • Magneettinen kiinnityssarja
  • 12 kuukauden täysi varaosa- ja työtakuu
  • Ilmaiset ohjelmistopäivitykset – ei ylläpitomaksuja tai sopimuksia.

Optiona 3D päivitys

  • tähtimittapäät (3 & 6mm),
  • kalibrointikiinnikke
  • uusi Fulcrum-jalusta (vain tarvittaessa)
  • sekä 3D-ohjelmisto päivitys.

Meillä on Fulcrum Rensissä näytillä  ja demoamme sitä asiakkailla asiakkaan kappaleille.



Tekniset tiedot

Mittausalue (mm) X 280
Y 280
Z 150
Laitteen koko (mm) X 335
Y 830
Z 725
Liike Manuaalinen
Soveltuvuus Tuotantotila/Mittahuone
Volumetrinen tarkkuus 5.0µm
Resoluutio 0.04µm
Optimaalinen lämpötila-alue 18 – 22°C
Käyttölämpötila-alue 5 – 45°C
Ilmanpaine Ei tarvitse
Aberlink-kameratuki Ei

Ladattavat tiedostot

Aberlink Esite 2023
