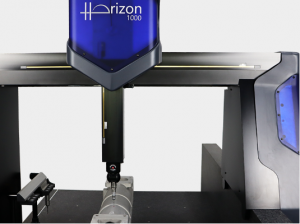

Horizon CNC CMM

Lineaarimoottorivallankumous

Horizon CMM vie mittausteknologiaa uuteen suuntaan suunnittelussa ja innovaatiossa käyttäen kitkattomia lineaarimoottoreita, jotka ovat avainasemassa sen nopeuden ja erityisen tasaisessa liikkeessä.

Graniittipöytä ja graniittinen Y-akselin kisko ovat suunniteltu ottamaan täyden hyödyn tämän hienon materiaalin lämpöominaisuuksista. Y-akselin lineaarimoottorijärjestelmä on paikoitettu pitkälle Y-akselin lineaarienkooderista, jotta lineaarimoottorin tuottama lämpö imeytyy graniittiin aiheuttamatta muutoksia koneen mittauskykyyn.

Pidennetään lineaarimoottorien horisonttia

Horizonin (ent. Horizon 800) valtavasta suosion perusteella kehitetty Horizon L on mittausalueeltaan suurempi kone, joka käyttää samoja kitkattomia lineaarimoottoreita.

Horizon L:n koko rakenne on optimoitu siten, että Horizonissa jo käytettyjä osia on hyödynnetty täysimääräisesti ja samalla parannettu jäykkyyden ja painon suhdetta koko silta-asennelmassa. Erityisesti: Y-akselin kisko on 200 mm korkeampi, joten sama oikeanpuoleinen lineaarivetojärjestelmä on yhteinen ja parantaa jäykkyyttä; vaunukokoonpanon kokoa ja painoa on pienennetty tinkimättä metrologisesta suorituskyvystä, jotta jäykkyys-painosuhde paranee; Z-akselin moottorin tehoa on kasvatettu sen suorituskyvyn optimoimiseksi; vasemmanpuoleisessa ilmalaakerikokoonpanossa on räätälöity suulakepuristettu profiili painon pitämiseksi minimissä ja jäykkyyden säilyttämiseksi.

	Korkea suorituskyky ja tarkkuus Horizon on erottuva koordinaattimittauskone nopealla, tasaisella ja hiljaisella liikkeellä, joka sopii erinomaisesti kosketusskannaukseen. Horizon ensitarkkuus on alle kaksi mikronia.
Verraton luotettavuus Lineaarimoottorit ovat kosketuksettomat, joten niissä ei ole kuluvia osia, joten ne tarjoavat täydellisen ratkaisun CMM-käytöille, mikä parantaa luotettavuutta ja vähentää huoltoa.

Ominaisuudet

• Lineaarimoottorit tarjoavat kitkattoman, tasaisen ja hiljaisen liikkeen
• Painopisteen kautta kulkevat käytöt parantavat sekä nopeutta että tarkkuutta
• Moottorien lämpöeristys metrologisesta rakenteesta
• Tasainen liike, ihanteellinen kosketus skannaukseen
• Aberlinkin vallankumouksellinen helppokäyttöinen mittausohjelmisto
• Vastaavan järjestelmän lyhin oppimiskäyrä – 1 päivä ilman aiempaa CMM -kokemusta
• Valittavissa Y-akselin kokoja välillä 1000mm – 2000mm
• Teollinen joystick toimitetaan vakiona
• Ilmainen päänvaihtoteline jokaisen moottoroidun mitta-anturin pään päivityksen yhteydessä

Horizon-paketti sisältää

• Aberlink 3D-mittausohjelmisto kosketustunnistimen ominaisuuksien tarkastukseen
• Windows-pohjainen ohjain, koneohjainkortti ja oheislaitteet
• Teräksinen CMM-työpöytä, jossa on kiinteä monitorivarsi tai ohjauskaappi.
• Renishaw TP8 manuaalisesti indeksoiva mittapää ja integroitu mittapää.
• Aberlink probe stylus kit
• Aberlink Ø19mm sphere CMM requalification kit
• 12 kuukauden täysi varaosa- ja työtakuu
• Ilmaiset ohjelmistopäivitykset – ei ylläpitomaksuja tai sopimuksia.

Mukautettavuus

Aberlinkin koneet ovat mukautettavissa monenlaisiin tarpeisiin käyttäen erilaisia mittapäävaihtoehtoja.

Valittavina on niin skannaavia kuin koskettavia päitä, lue lisää TÄSTÄ.
