Kreon optiset mittakoneet

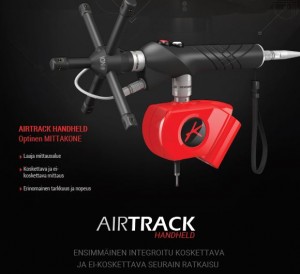

AIRTRACK HANDHELD – ENSIMMÄINEN INTEGROITU KOSKETTAVA JA EI-KOSKETTAVA SEURAIN RATKAISU
- Laaja mittausalue
- Koskettava ja ei-koskettava mittaus ts. 3D skannaus
- Erinomainen tarkkuus ja nopeus
Airtrack Handheld seurain ratkaisu sopii yhteen Kreon Zephyr ja Solano sarjan skannereiden kanssa. Se on ainulaatuinen ratkaisu geometristen ja vapaamuotoisten sovellusten tarkastamiseen.
Kreon skannereiden tarkkuus ja nopeus
Sininen laseri, nopeus (aina 250.000 piste/s) ja tarkkuus (jopa 10 µm) auttavat teitä mittaamaan monimutkaisia kiiltäviä ja monimaterialisia kappaleita.
Keveys ja ergonominen kahva
AirTrack Handheld on hyvin kevyt kannettava CMM. Sen käsikahva on ergonominen ja skannaus ei ole koskaan ollut näin vaivatonta.
Kosketus ja skannaus
Skannaus ja kosketus voidaan suorittaa samanaikaisesti samalla ohjelmistolla.
Dynaaminen kappalereferenssi (DPR)
DPR pitää järjestelmän tarkassa suuntauksessa, vaikka siirrettäisiin kappaletta, kiinnitintä tai skanneria.
MultiTRACK
Kaksi tai useampi Optista Trackeria saman mittausvoluumin sisällä.
| TRACKERIT ELI SEURAIMET | |||
| 1000 | 2000 | 3500 | |

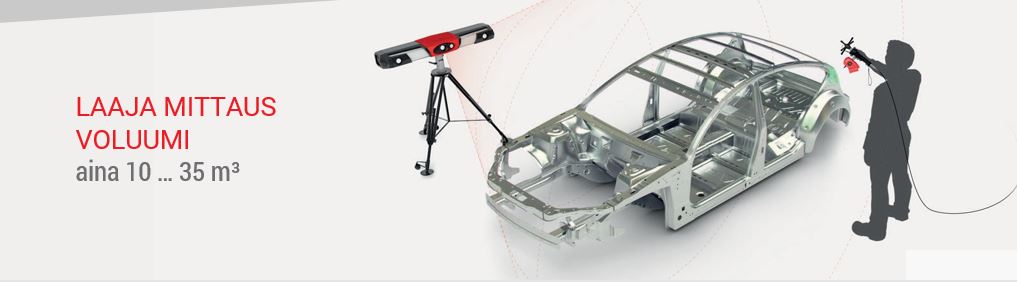

| Mittaus volyymi | 1.5m … 4.5m (10m3) | 1.5m to 6m (20m3) | 1.5m to 7.5m (35m3) |
| Single Point Accuracy | aina 20 µm | aina 20 µm | aina 20 µm |
| Volumetric Accuracy* | 80 µm + 2.5L/100 | 95 µm + 2.5L/100 | 110 µm + 2.5L/100 |

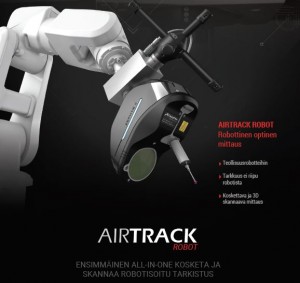

AIRTRACK ROBOT – ENSIMMÄINEN ALL-IN-ONE KOSKETA JA SKANNAA ROBOTISOITU TARKISTUS
- Teollisuusrobotteihin
- Tarkkuus ei riipu robotista
- Koskettava ja 3D skannaava mittaus
Airtrack Robot sopii täydellisesti tapauksiin, joissa tarvitaan joustavuutta ja tuottavuutta. Sen on täysin integroitu ratkaisu, joka auttaa tarkistamaan lukuisia kappaleita päivittäin tehokkaasti ja pienellä ihmistarpeella. Kyseessä on optinen mittakone, robotti mittaus, seurain.
Kreon skannereiden luotettavuus
- Suuri tarkkuus kaikissa materiaaleissa, jopa kiiltävillä pinnoilla
- Kosketusmittaukseen skannerin alla oleva mittakärki. Pieni koko sallii datan keräämisen monimutkaisistakin kappaleista ja ahtaista paikoista.
- Mittaustarkkuus ei riipu robottien tarkkuuksist vaan Air track seuraimen tarkkuudesta.
- Lämpötilakompensoitu
- AQC hoitaa pilven asetukset ja optimoinnin
Performed by Metrolog X4-i-Robot
- Metrolog X4 i Robot on auto-sovellus. joka integroi opt. CMMn, 3D laserskannerin, robotin ja Metrolog ohjelman.
- Robotin suora ohjaus Metrolog X4:stä, robotin liikkeiden ohjelmointi suoraan CAD mallista
- Täydellinen joustavuus kun kappale muuttuu; yksinkertaisesti päivitetään liikkeet Metrolog X4 ssä
- Robottia ei tarvitse kalibroida syklisesti
- Virtuaalisella skannausdatalla muokataan mittausalue
Tekniset tiedot
Klikkaa hiirellä alla ja ylläolevia kuvia niin lataat esitteen.
Koskettava mittaus ja 3D skannaus
robotti mittaus ja 3d skannaus
