Nopea portaalityyppinen työstökone
![Gantry type VMC](https://www.rensi.fi/wp-content/uploads/2023/12/gantry-562x372.jpg)

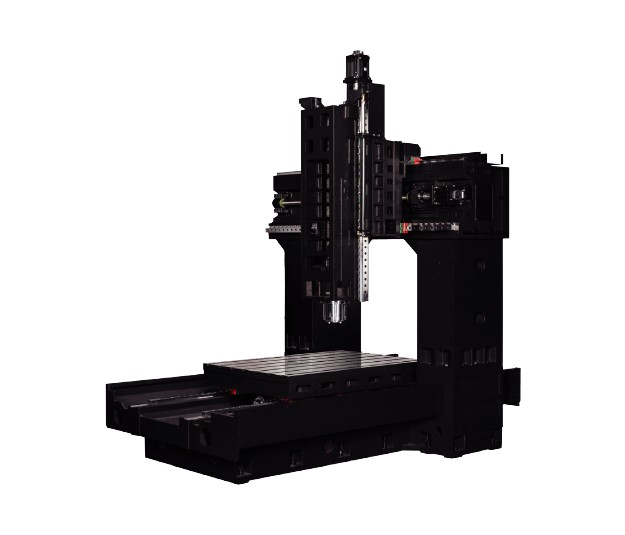

Nopea kaksoispylvästyöstökeskus
SDC-1612 / 2212 / 3212
Shinzawa-pukkijyrsinkone tarjoaa tarvittavan tehon suurten työkappaleiden käsittelyyn, ja koko koneessa käytetään mehaniittimetallia, jolla on korkea jäykkyys ja tärinänvaimennus. Kolmiakselinen käyttää halkaisijaltaan suuria kuularuuvia ja erittäin jäykkää rullalaakerikiskoa edistyneen tutkimus- ja kehityssuunnittelun ja tiukan järjestelyprosessin avulla. Erittäin tarkka ja nopea Gantry tyyppinen koneistuskeskus vastaa erilaisiin käsittelytarpeisiisi. Lisäksi vaihtoehdoille on saatavana viisisivuisia tai viisiakselisia käsittelytarpeita.
OMINAISUUDET
- Rullatyyppiset lineaarilaakeri johteet kolmella akselilla
Kaikki kolme on asennettu rullatyyppisillä lineaarisilla tavoilla. X-akseli (taulukko) käyttää #55 lineaarijohdetta 6 laakerilla. Y/Z-akselit käyttävät #55 lineaaria. Y-akselin lineaariradat ovat raskasta tyyppiä, ja niiden jäykkyys on kasvanut 70 %, mikä tekee koneesta sopivan nopeaan, erittäin jäykkyyteen koneistukseen pitkällä aikavälillä. - Erittäin jäykkä koneen rakenne
Massiivinen pohja on laatikkotyyppinen rakenne yhdistettynä sisäiseen ripavahvistukseen. Käyttää 55 mm korkean jäykkyyden rullatyyppisiä lineaarisia kohteita ja yhdellä asteella korotettuja Ø63 mm kuularuuveja. Nämä tarjoavat luotettavan perustan korkean tarkkuuden varmistamiseksi nopeassa koneistuksessa. - Ylisuuret pylväät ovat hunajakennorakenteisia, ja niiden vakaus on parempi kuin muut. Tämä tarjoaa myös paremman geometrisen tarkkuuden säilytyskyvyn perinteisiin rakenteisiin verrattuna. Pilarit ja poikkipalkki ovat yksiosaisia. Kaikkien osien kosketuspinnat on kaavittu koneen tarkkuuden lisäämiseksi, mikä puolestaan tarjoaa parhaan dynaamisen ja staattisen jäykkyyden.
- Satulan, karan pään ja poikkipalkin liitososat ovat porrastettuja (ylä/sivu), mikä auttaa lisäämään vakautta Y-akselin liikkuessa suurella nopeudella, vähentäen tärinää ja kallistumista eteenpäin suuren nopeuden leikkausjäykkyyden parantamiseksi. karasta. Tämä johtaa korkeampaan koneistustarkkuuteen.
- Kaikki koneen osat analysoidaan käyttämällä Finite Element Method (FEM) -menetelmää, joka tarjoaa kevyen kokoonpanon asennuksen jälkeen varmistaen samalla koneen optimaalisen jäykkyyden.
- Pöytä on laatikkomainen rakenne, jossa on rivatvahvikkeet kuormituksen vakautta ja koneistustarkkuutta lisäämiseksi.
- Konesarja on valmistettu erittäin kestävästä valuraudasta (FC-300), ja ne kootaan erittäin tarkan hionnan ja kaavintamisen jälkeen.

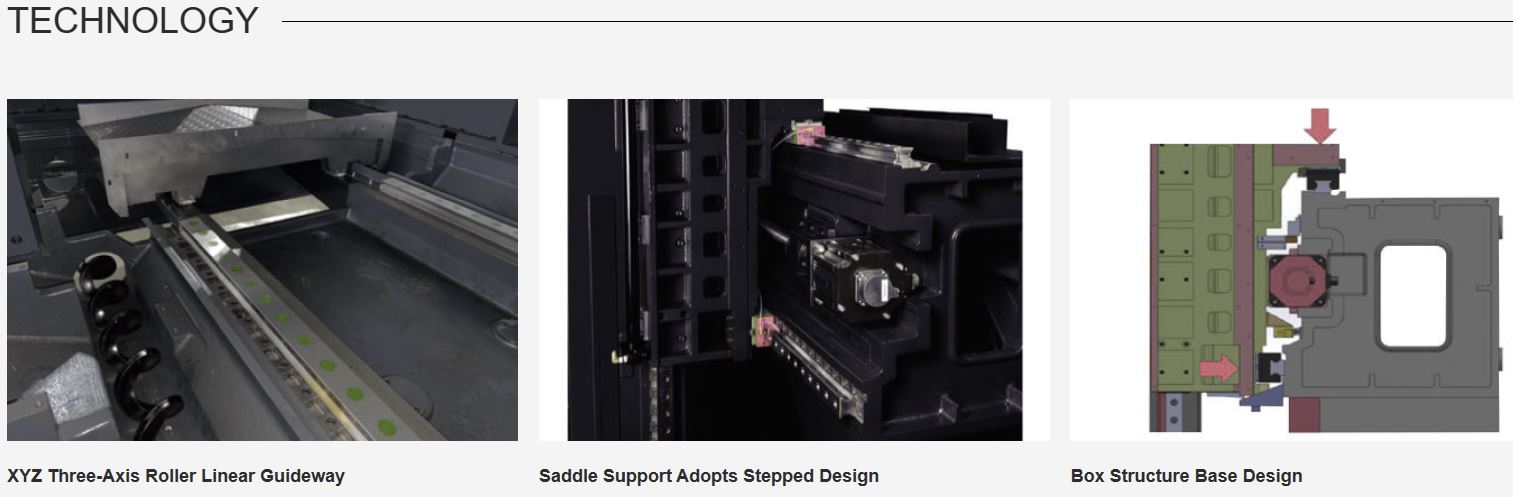

Lineaarinen XYZ-rullalaakerijohteet
Kaikki kolme akselia käyttävät lineaarista rullaohjainta, X-akseli käyttää #55-spesifikaatiota, kuuden liukulohkon rakenne (työpöytä), YZ-akseli käyttää #55-spesifikaatiota, Y-akseli on raskas ja jäykkyys on kasvanut 70%. Portaalijyrsinkone soveltuu pitkäaikaiseen nopeaan ja erittäin jäykkään leikkaustoimintoon.
Satulan tuki omaksuu porrastetun muotoilun
Satula, pää ja palkki on yhdistetty porrastettuun rakenteeseen, joka parantaa Y-akselin nopean liikkeen vakautta, vähentää tärinää eteenpäin kallistusta ja vahvistaa karan jäykkyyttä nopeaa leikkaamista varten, mikä parantaa koneen työstötarkkuutta.
Laatikkorakenteen pohjasuunnittelu
Vahvista sisäripojen järjestelyä, käytä 55 mm korkeajäykkisiä rullakiskoja ja nosta samalla Ø63 mm kuularuuvin tasoa. Luo luotettava perusta nopean koneistuksen tarkkuuden varmistamiseksi.
Hunajakennorakennesuunnittelu
Pilarien ja palkkien integroitu valurakenne sekä kaikkien komponenttien kosketuspinnat kaavitaan manuaalisesti koneen tarkkuuden varmistamiseksi ja parhaan suorituskyvyn dynaamisen ja staattisen jäykkyyden takaamiseksi.
VAKIOVARUSTEET
- Mitsubishi M80A ohjain
- Karamoottori 15/18,5 kW
- 10 000 rpm suoravetokara
- 2 Työkalu ATC
- Absoluuttisen sijainnin palaute X-, Y-, Z-akseleilla
- Jäykkä kierteitys
- Kaksi tasapainoista hydraulisylinteriä
- Automaattinen voitelujärjestelmä
- Karan öljynjäähdytin
- Karan ilmapuhalluslaite
- MPG
- Työvalo
- Kolmivärinen varoitusvalo
- RS-232 liitäntä
- Lämmönvaihdin sähkökaappiin
- Ilmapistooli ja huuhtelupistooli
- Jäähdytysjärjestelmä ja jäähdytysnestesäiliö
- M30 automaattinen virrankatkaisu
- Kaksoislasturuuvit
- Linkki-/ketjutyyppinen lastukuljetin lastukärryllä
- Perustuksen pultit ja lohkot
- Työkalulaatikko
LISÄVARUSTEET
- Mitsubishi M830 ohjain
- Fanuc 0i-MF ohjain
- Fanuc 31i-MB ohjain
- Siemens 840D ohjain
- Heidenhain TNC 640 -ohjain
- Karan kartio BBT-50
- Karan kartio HSK-A63
- 12 000 rpm suoravetokara
- 8000 rpm hihnavetoakseli
- Sisäänrakennettu kara (normaali Z-akselin liike)
- 24 työkalu ATC (levytyyppi)
- 40 Työkalu ATC
- CTS 30/70 bar
- Ilmastointilaite sähkökaappiin
- Muuntaja
- Älykäs jännitteen stabilisaattori
- Öljynkerääjä
- Heidenhainin lineaarinen asteikko
- Automaattinen työkalun pituuden mittauslaite (kosketintyyppi / kosketukseton tyyppi)
Tekniset tiedot
Item | Unit | SDC-1612 | SDC-2212 | SDC-3212 |
X / Y / Z axes travel | mm | 1600 x 1200 x 800 | 2200 x 1200 x 800 | 3200 x 1200 x 800 |
Table size | mm | 1600 x 1100 | 2200 x 1100 | 3100 x 1100 |
Max. loading capacity | kg | 3000 | 3500 | 4000 |
Spindle speed | rpm | 10000 | ||
Spindle motor | kW | 11 / 15(BT-40) / 18.5 / 22(BT-50 | ||
Spindle taper | – | BT-40 / BT-50 | ||
Tool capacity | Pcs | BT-40 : Disc type 30T / BT-50 : Chain type 32T | ||
X / Y / Z Rapid Feedrate | m / min | 24 / 24 / 24 | ||
Net weight | kg | 17000 | 19000 | 23000 |
