BoxWay – liukujohteiset
![](https://www.rensi.fi/wp-content/uploads/2018/05/pystykarainen-2-581x372.jpg)
Pysty työstökeskus
VB-127 / 147 / 157 / 168 / 178 / 208
Soveltuu raskaaseen leikkaukseen, erittäin jäykkä kovakiskorakenne ja kaavintatekniikka tarjoavat äärimmäisen raskaan leikkauksen käsittelykyvyn. Korkean vääntömomentin kara ja halkaisijaltaan suuri kuularuuvi on yhdistetty kolmiakseliseen kovajohdesuunnitteluun, joka vastaa vaikeasti leikattavien materiaalien ja raskaiden leikkausominaisuuksien tarpeita.
OMINAISUUDET
Jäykkä muotoilu, erittäin tarkka konerunkorakenne
- Erittäin luja konerunko, kaikki valu, 100% Taiwanista valmistettu.
- Laatikot parantavat työskentelykykyä ja vähentävät huomattavasti työkalujen kulumista.
- Herkkää kaavinta, kaikki 3 akselia varustettu C3-luokan kuularuuvilla.
- Kaikki 3 akselia suoravetosuunnittelulla.
- Kaikki sarjat öljy-jäähdytysnesteen karalla.
- Vastapainolla varustettu Z-akseli varmistaa sen liikkeen täydellisesti vakaana ja tasaisena nopeassa nopeudessa.
- Pääkara saatavana BT-40:n ja BT-50:n kanssa.
- Tavalliseen kuivakonttipakkaukseen sopiva alentaa toimituskuluja.

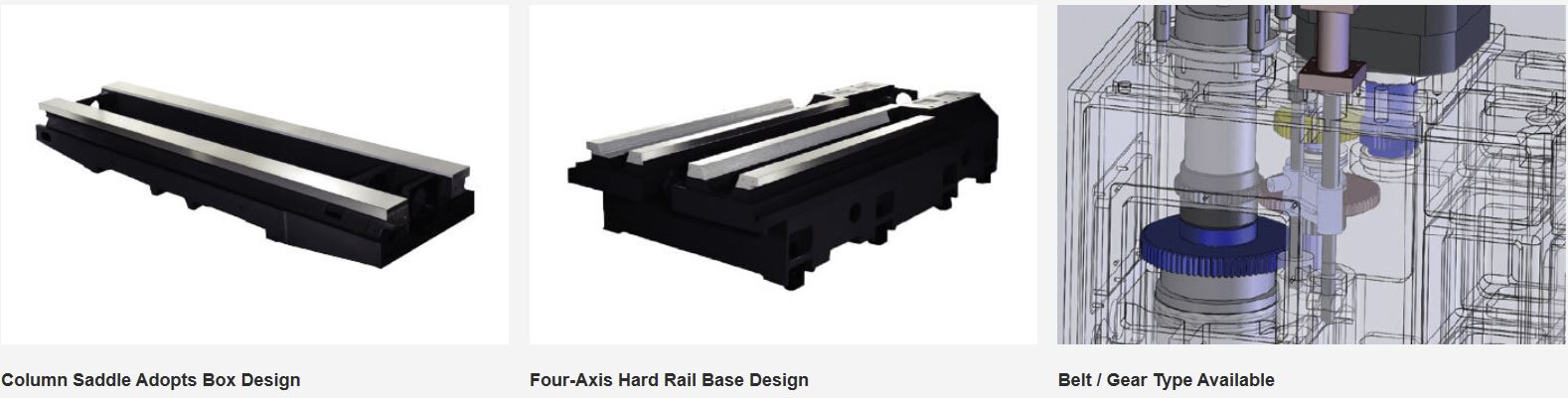

Pylvässatula on liukujohde suunnittelua
Leveä ja paksu pohjarakenne, laatikkomallinen pilari, levennetty ja pidennetty satula raskaille kuormille. Kuorma on täysin tuettu ja rakenne on kiinteä, mikä voi varmistaa raskaan kuormituksen käsittelyn aikana.
Nelijohteinen kova kiskopohjarakenne
Parannettu työstön vakaus ja pienempi työkalun kuluminen. Erittäin jäykkä kova kiskorakenne ja kaavintatekniikka tarjoavat äärimmäisen raskaan leikkausprosessointikyvyn.
Hihna/vaihdetyyppi kara saatavana
Karan pään vahvistettu riparakenne on suunniteltu, ja pään ja pilarin suhde on sopiva tarjoamaan vakaan tuen karalle.
Tekniset tiedot
tem | Unit | VB-127 | VB-147 | VB-157 | |||
X / Y / Z axes travel | mm | 1200 x 720 x 610 (BT-40) 1200 x 720 x 680 (BT-50) |
1400 x 720 x 610 (BT-40) 1400 x 720 x 680 (BT-50) |
1500 x 720 x 610 (BT-40) 1500 x 720 x 680 (BT-50) |
|||
Table size | mm | 1350 x 700 | 1550 x 700 | ||||
Max. loading capacity | kg | 1400 | 1500 | ||||
Spindle speed | rpm | 7.5 / 11 (BT-40 Belt Type) / 15 / 18.5 (BT-50 Gear Type) | |||||
Spindle motor | kW | 10000 | 6000 | 10000 | 6000 | 10000 | 6000 |
Spindle taper | – | BT-40 | BT-50 | BT-40 | BT-50 | BT-40 | BT-50 |
Tool capacity | Pcs | 24T | |||||
Rapid traverse speed | m / min | 15 / 15 / 12 | |||||
Net weight | kg | 9700 | 10200 | 10000 | 10500 | 11000 | 12000 |
Item | Unit | VB-158 | VB-178 | VB-208 | |||
X / Y / Z axes travel | mm | 1500 x 850 x 750 | 1700 x 850 x 750 | 2000 x 850 x 750 | |||
Table size | mm | 1700 x 700 | 1900 x 800 | 2100 x 800 | |||
Max. loading capacity | kg | 1800 | 2200 | 2400 | |||
Spindle speed | rpm | 7.5 / 11 (BT-40 Belt Type) / 15 / 18.5 (BT-50 Gear Type) | |||||
Spindle motor | kW | 10000 | 6000 | 10000 | 6000 | 10000 | 6000 |
Spindle taper | – | BT-40 | BT-50 | BT-40 | BT-50 | BT-40 | BT-50 |
Tool capacity | Pcs | 24T | |||||
X / Y / Z Rapid Feedrate | m / min | 15 / 15 / 12 | |||||
Net weight | kg | 13000 | 14000 | 15000 |
