Pystykarainen koneistuskeskus SV-50S / 65S / 76S
V-muotoisella ripapohjalla on korkea jäykkyys ja erittäin tarkka rakennesuunnittelu. Uuden sukupolven pieni 3-akselinen VMC-kone SV-76S vie pienen tilan ja vastaa korkean käsittelytehokkuuden markkinoiden kysyntään. Kolmiakselinen omaksuu tarkan lineaarisen liukukiskon suunnittelun, ja X-akselin liike on 500 / 650 / 760 mm, mikä säästää tilaa ja on tuottavampaa.
![VMC koneistuskeskus](https://www.rensi.fi/wp-content/uploads/2023/12/lineeaari2.jpg)
Lineaarijohteinen koneistuskeskus
OMINAISUUDET
Täydellinen rakenteellinen jäykkyys
- Vakaa matalapainoinen konepohja tarjoaa vankan perustan koko VMC-koneelle. V-muotoiset sisärivat tarjoavat pitkäkestoisen dynaamisen ja staattisen tarkkuuden.
- Erittäin leveä jänneväli lineaaristen johteiden välillä antaa poikkeuksellisen vakauden vaimentaa leikkausvärähtelyä ja on vapaa ylitysongelmista.
- Kaikki rakenneosat on valmistettu korkealujuisesta FC-300 valuraudasta ja ne on vapautettu jännityksestä ja muodonmuutoksesta.
- Laatikkotyyppisessä rakenteessa on muodonmuutos- ja taipumisenesto.
- A-muotoinen konepylväs tukee lujasti ATC-yksikköä ja päätukea. Suunnittelu pystyy käsittelemään leikkausvoimaa aksiaalisesta ja radiaalisesta suunnasta.

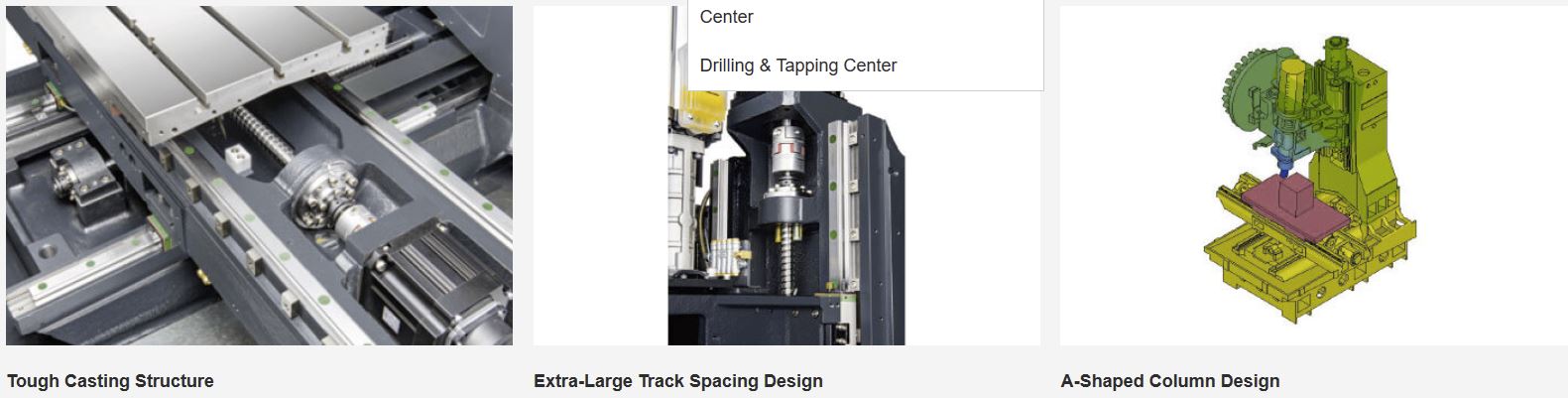

Kova valurakenne
Rakennevalut on valmistettu kestävästä valuraudasta, joka on kevennetty ja muodostaa vakaan rakenteen; valukappaleet on suunniteltu laatikkorakenteella, joka kestää hyvin taipumista ja vääntymistä.
Erittäin suuri etäisyys lineaaristen johteiden välillä
Hajottaa tehokkaasti leikkausvoimaa, estää satulan ulkonemisen ja säilyttää erinomaisen dynaamisen tarkkuuden. Kolmiakselinen voimansiirtojärjestelmä ottaa käyttöön suoran voimansiirron ja esijännitysmekanismin suunnittelun.
A-muotoinen pylvässuunnittelu
FEA-analyysi jakaa tehokkaasti työkalumakasiinin painon ja leikkauspään aksiaalisen ja radiaalisen voiman.
VAKIOVARUSTEET
- Jäykkä tappikierteitys
- Karan ilmapuhalluslaite
- Täysin suljettu roiskesuoja
- Lämmönvaihto sähkökaappiin
- Automaattinen voitelujärjestelmä
- Karan jäähdytysjärjestelmä
- Jäähdytysjärjestelmä ja jäähdytysnestesäiliö
- Työvalo
- Perustuksen pultit ja lohkot
- Työkalulaatikko työkaluineen
- Käyttö- ja huoltokäsikirja
- Jäähdytysnesteen huuhtelulaite
- Huuhtelupistooli
LISÄVARUSTEET
- 15 000 rpm suoravetokara
- 24 000/30 000/36 000 rpm sisäänrakennettu kara
- Y-akselin takapuolen lastukuljetin
- Y-akselin takapuolen ruuvityyppinen lastukuljetin
- 4. akselin pyörivä pöytä
- Muuntaja
- Ilmastointilaite sähkökaappiin
- Jäähdytysneste karan kautta
- Työkalun pituuden mittaus
Tekniset tiedot
Item | Unit | SV-50S | SV-65S | SV-76S |
X / Y / Z liike | mm | 500 x 430 x 420 | 650 x 430 x 420 | 760 x 430 x 450 |
Pöydän koko | mm | 700 x 400 | 750 x 400 | 860 x 420 |
Max. kuorma | kg | 250 | 300 | |
Karanopeus | rpm | 12000 | ||
Karamoottori | kW | 5.5 / 7.5 | ||
Karakartio | – | BT-40 | ||
Tkal määrä | Pcs | 24T | ||
X / Y / Z nopeus | m / min | 48 / 48 / 48(M) / 36 / 36 / 36(F) | ||
Net paino | kg | 2950 | 3200 | 3700 |
