Vaakakarainen koneistuskeskus EC5 HMC | BaronMax
![EC5 koneistuskeskus](https://www.rensi.fi/wp-content/uploads/2014/05/vaakakaraiset-baronmax.jpg)
BaronMax vaakakarainen koneistuskeskus on tunnettua taiwanilaista laatua.
EC-sarja on edullinen, ns. ekonomiasarjan vaakakarainen koneistuskeskus. Kahdella 500 x 500 paletilla ja 24 työkalun vaihtajalla hinta on saatu puristettua normaalia alemmaksi.
EC-5 Series vaakakarainen koneistuskeskus avartaa, jyrsii, poraa ja kierteittää työalueen ollessa 600 (X) kertaa 600 (Y) kertaa 550 mm (Z-akseli) millimetriä. Koneessa on 24-paikkainen sivuun asennettu nopea käsivarsityyppinen työkalunvaihtaja (40-paikkainen on optio) ja se on varustettu 10,000 kierroksen 20hp AC digital servo mootorikaralla. Karassa on #40-kartio ja se käyttää ns. inline direct-drive -systeemiä, jossa moottori on kiinnitetty suoraan karaan ja saadaan aikaiseksi loistava pinnanlaatu viimeistelyssä.
Neljä 35 mm Rulla lineaarilaakeria Y-akselilla, C3 tarkkuushiotut kuularuuvit yhdessä suurivääntömomenttisten servomoottorien kanssa antavat pikaliikenopeuksiksi 30 m/min ja 10 m/min lastuamisnopeuksiksi vähentäen sykliaikoja merkittävästi.

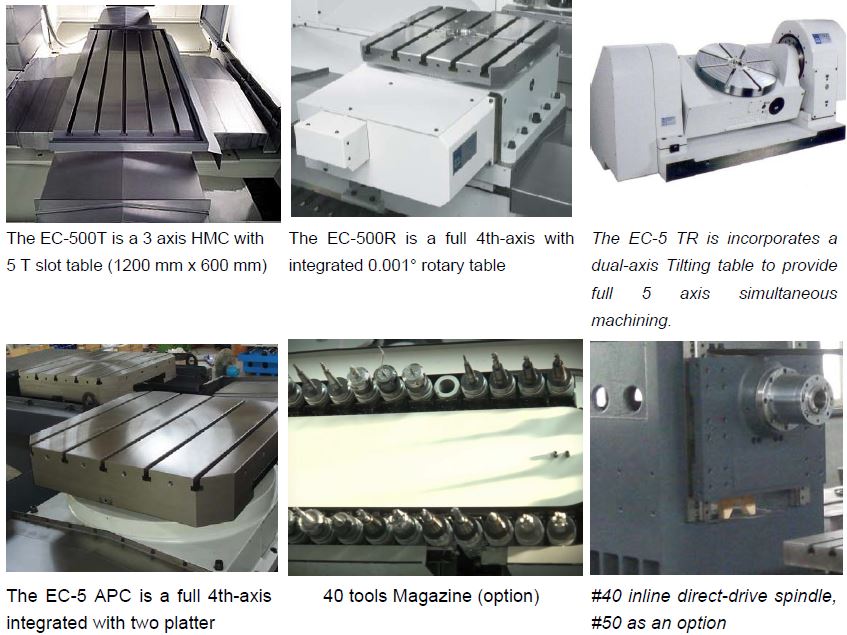

EC-5 Series – joustava 3-, 4- ja 5-akseli konfiguraatio
EC5 vaakakarainen koneistukeskus, eri konfiguraatiot:
- EC-5 T : 3-axis w/ 500 x 600mm T-slot table
- EC-5 – 4AX: 500 x 600mm T-slot table w/integrated 4th-axis
- EC-5 R : 4-axis w/built in 500 x 500 mm rotating table
- EC-5 APC: 4-axis w/Dual 500 x 500 mm rotating table pallet changer
- EC-5 TR : 5-axis w/250 mm dual-axis tilting table in place of the standard T-slot table
Lisävarusteita
- Työkalun esiasetuslaite
- 40 työklaun Swing Arm Type ATC
- Karan läpijäähdytys (25 bar)
- Linear scale
- pyöröindeksipöytä (1°)
- 12000 rpm karanopeus
- 18000 rpm karanopeus
- Electronic compensation of thermal expansion
- SIEMENS 828D / 840D CNC controller
- Manual guide i (18iM)
- Mitsubishi CNC M720A
