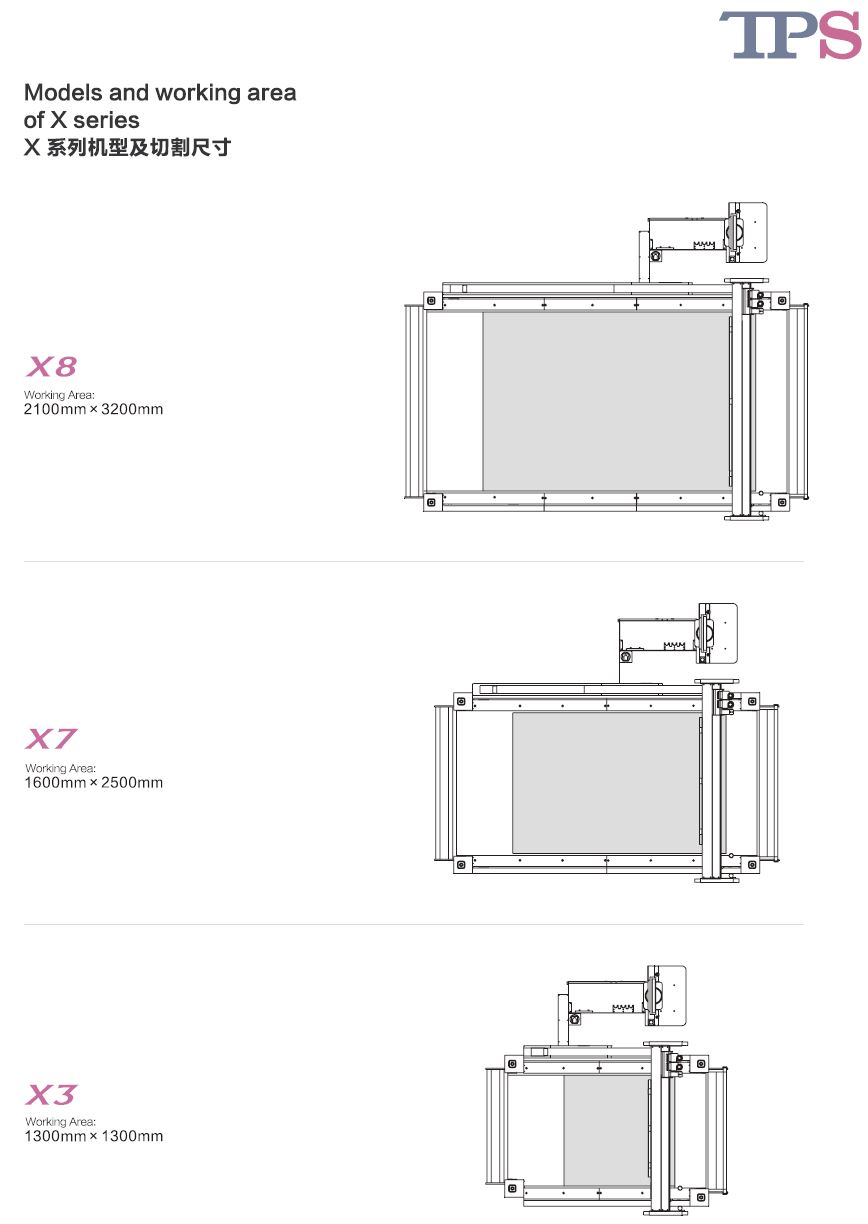

X7 tasoleikkuri

Digitaalinen X7-tasoleikkuri käyttää itsenäisesti kehitettyä ammattileikkaus-CAM-ohjelmistoa, jossa on seuraavat toiminnot: pöytätason kompensointi, automaattinen reunan etsintä ja paikannus, ylileikkauksen optimointi, monitehtävä ja usean aseman kiertoleikkaus, pienen näön paikannus, suuren näön paikannus, projektiopaikannus, laserkartoituspaikannus, kustannusarvio, tiedostojen hallinta jne.

Vac – Sorb Almag metalliseosimupöytä

X7 digitaalinen ltasoleikkuri on suunniteltu edistyneellä kuljetinjärjestelmällä jatkuvan automaattisen materiaalin syötön saavuttamiseksi ja teoreettinen leikkauspituus on rajoittamaton. Alsuta on erittäin luja hunajakennomainen alumiini-imupöytä kuuden vyöhykkeen riippumattomalla imulla, rakenne, jolla on hyvä tasaisuus ja muodonmuutos. Se on varustettu viiltosuojatulla 4 mm paksulla Eurooppaliselal huovalla, jolla on hyvä läpäisevyys ja hyvä kulutuskestävyys ja käyttöikä. Kone toimii tehokkaan tyhjiöpumpun kanssa varmistaakseen erinomaisen adsorption tuotteiden prosessoinnin aikana.

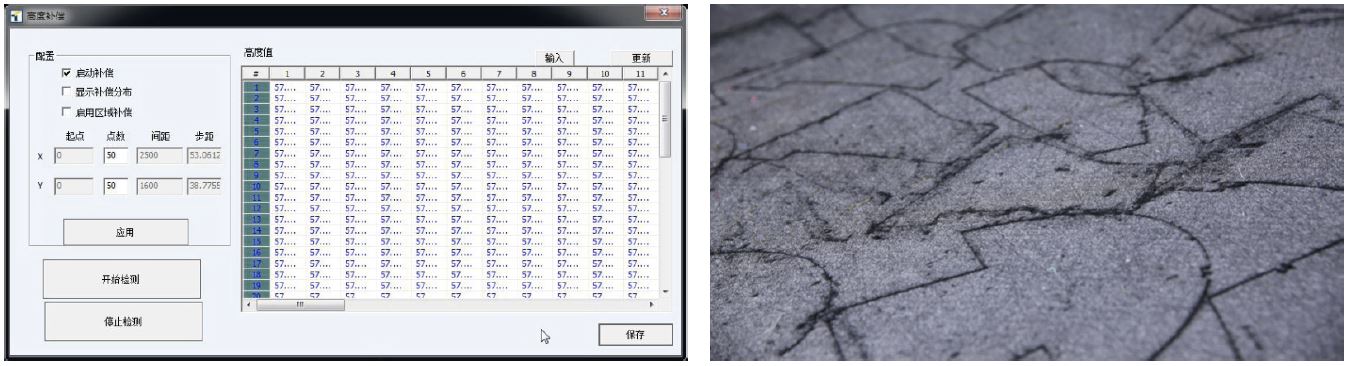

Pöydän korkeuden kompensointitoiminto

Pöytälevyn tasaisuus havaitaan erittäin tarkalla etäisyystunnistimella, ja pöytätaso korjataan reaaliajassa ohjelmistolla, jotta vältetään pöytätason ja työkalun putoamisen epäjohdonmukaisuudesta johtuva epätasainen leikkaussyvyys, mikä varmistaa täydellisen leikkaustuloksen.

Pöydän tasaisuuden havaitseminen tapahtuu erittäin tarkalla korkeustunnistimella ja pudotustyökalun automaattinen  korkeuskompensointi suojaa pöytälevyä ja vyötä vaurioilta.

Kuitulasertyökalujen kalibrointilaite

Nopea ja helppo automaattinen työkalun kalibrointijärjestelmä: Ota käyttöön kuitulaser-anturi tunnistaaksesi työkalun tarkasti, mikä parantaa huomattavasti kalibroinnin tehokkuutta.

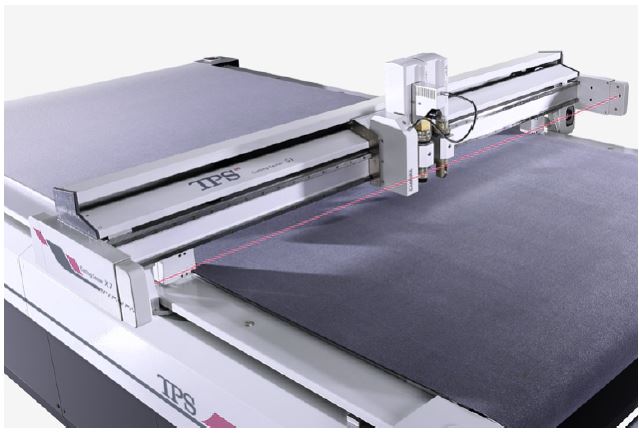

Turvallinen törmäyksenestomekanismi

TPS-digitaalileikkauskone on varustettu turvavaloverho-anturilla ja mekaanisella törmäyksenestomekanismilla, joka estää laitetta vahingoittamasta henkilöstöä nopean käytön aikana.

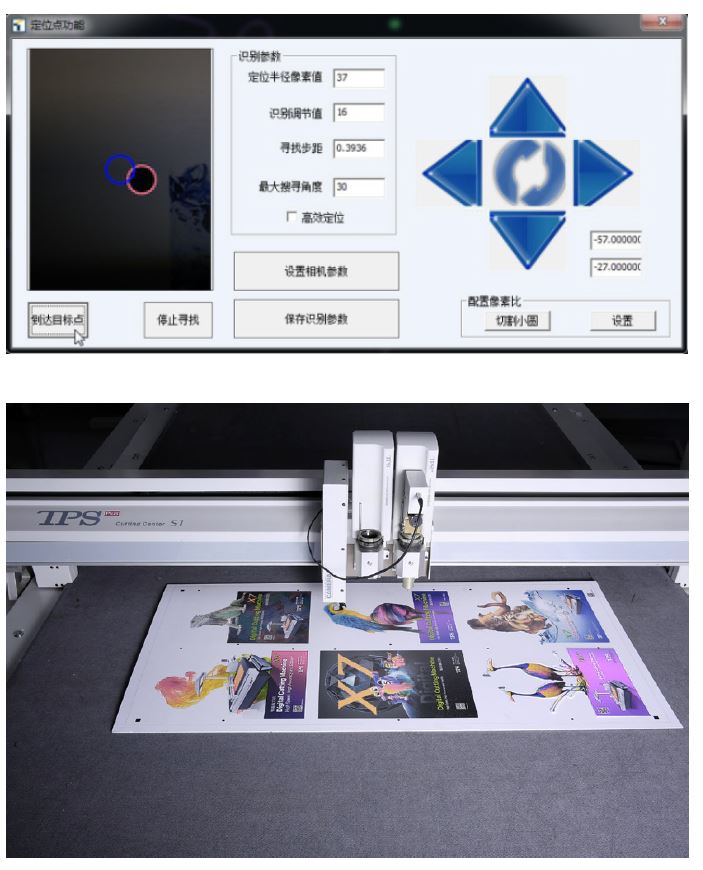

Automaattinen reuna – haku- ja paikannustoiminto

CCD-kamera tallentaa kuvan reaaliajassa, ja kuvion muodonmuutoslaki saadaan tunnistamalla kohdistusmerkit, ja alkuperäinen ääriviivakuvio optimoidaan muodonmuutosmäärän mukaan erittäin tarkan leikkaustuloksen saamiseksi.
A. Tarjoa monia formaatteja, kuten A1, EPS, DXF, PL T, PDF, JPG, TIF, TPS jne.
B. Bitmap-vektorisointifunktio, tasoitusalgoritmi ja mutaatiopisteiden muokkaus.
C. Tunnista rekisteröintimerkit älykkäästi ja erottaa tasot automaattisesti grafiikan muodon ja värin mukaan grafiikan tuonnin aikana.
D. Rekisteröintimerkkien muodot, kuten ympyrä, neliö tai risti käyttäjän valinnassa.
E. Tarkka paikannus, toistuvan paikannustarkkuus on 0,1 mm.
F. Ympäristövaatimus ei ole korkea, paikannus voidaan toteuttaa myös riittämättömän valon tapauksessa.

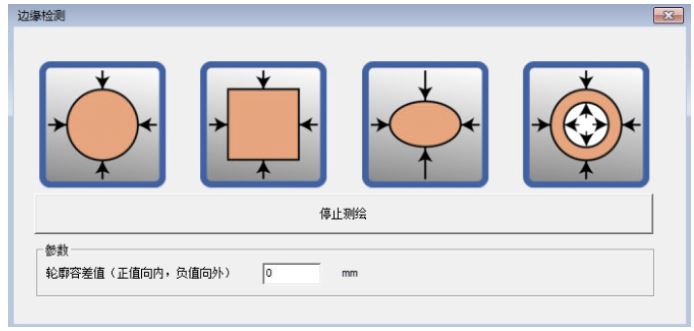

Laserkartoituksen paikannustoiminto – Laser mapping

Laserkartoitus- ja paikannustoiminnolla käyttäjät voivat kartoittaa materiaalin eri muotoja, ja käyttäjä voi sijoittaa prosessoitavat kuviot kartoitusalueelle tarkkaa leikkaamista varten, mikä parantaa huomattavasti materiaalin hyödyntämistä.

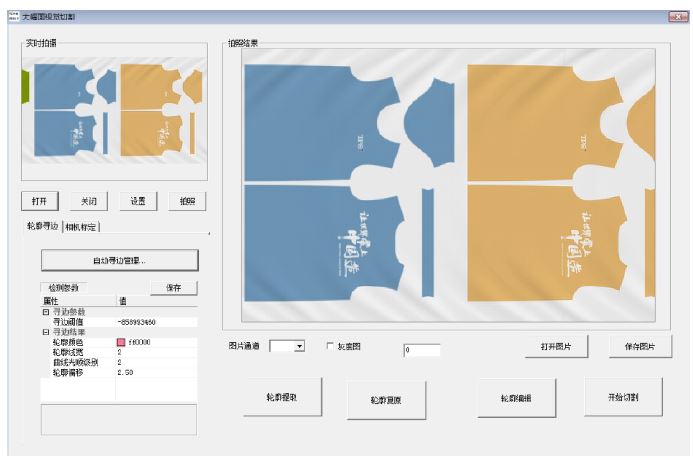

Large Vision Positioning System

Koska joustavaa materiaalia voivat muuttaa muun muassa lämpötila, kosteus, muste, paine, venyminen, ryppyjä jne., alkuperäisen asiakirjan ääriviivaa ei voida käyttää todellisen kuvion tarkkaan leikkaamiseen, käytämme korkean tarkkuuden toimintoa. kameran reatime-kuvaus ja ääriviivojen poimiminen, mikä tunnistaa ja poimii reaaliaikaiset työkappaleen kuvan ääriviivat tarkkaan nestaukseen. Sitä käytetään erityisesti mainospaino- ja vaateteollisuudessa.

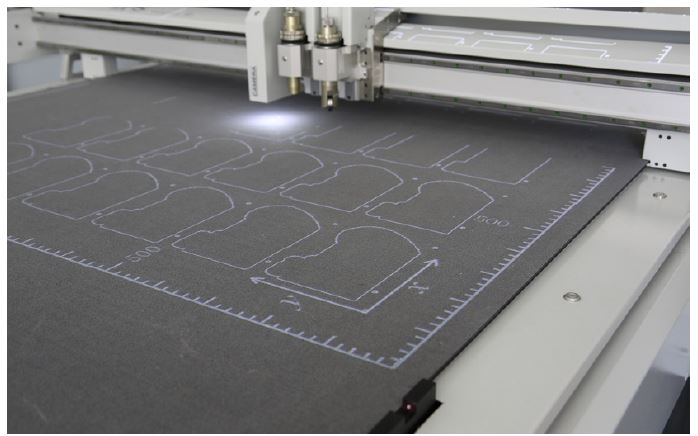

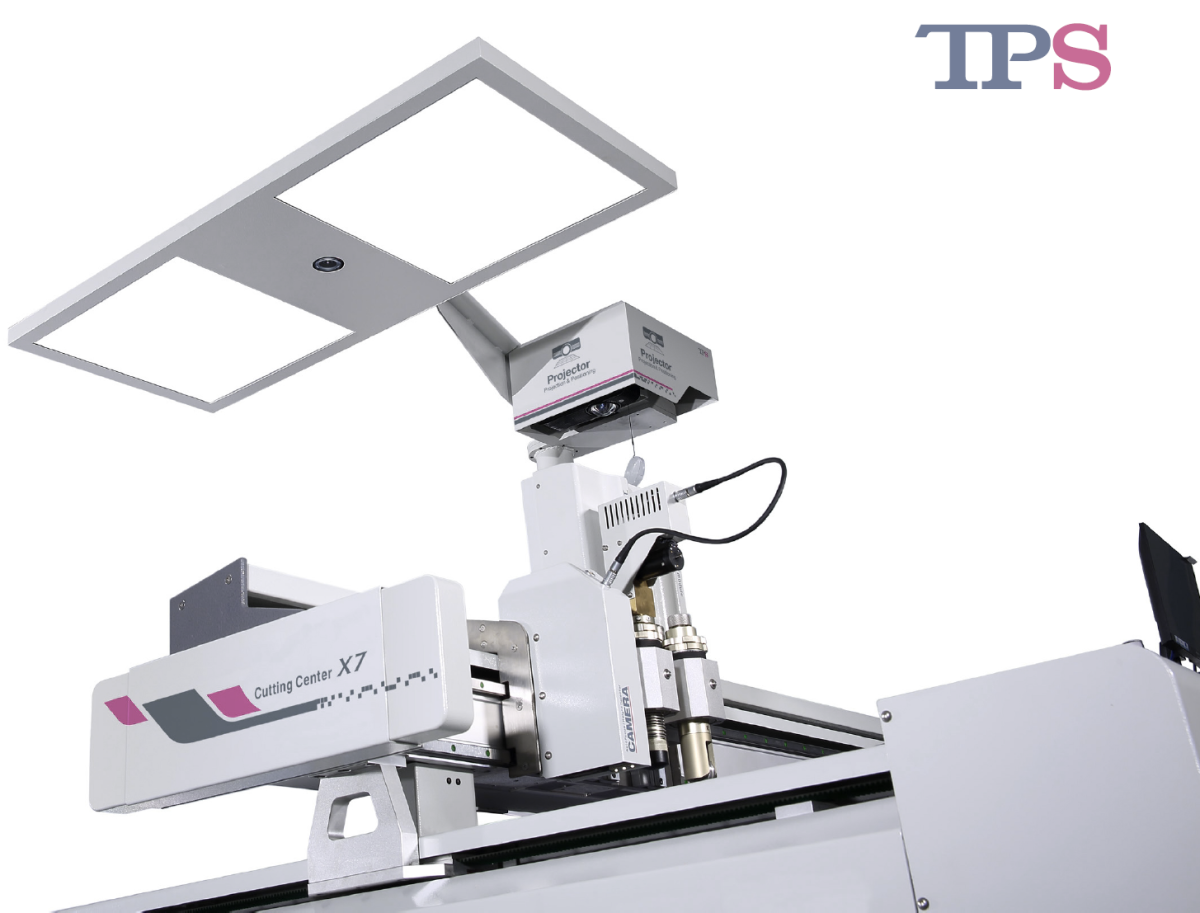

Projektion paikannusjärjestelmä – projection positioning system

Varsinaisessa leikkausprosessissa käyttäjien on vaikea kohdistaa materiaali tarkasti leikkauskuvion kanssa. Tämä järjestelmä voi projisoida leikkauskuvion käsittelypöydälle 1:1-suhteella, mikä on käyttäjien kätevää syöttää ja kohdistaa materiaalia. Käyttäjä voi myös sijoittaa epäsäännöllisen materiaalin projektioalueelle kohdistusleikkausta varten, mikä parantaa huomattavasti materiaalin hyödyntämistä.

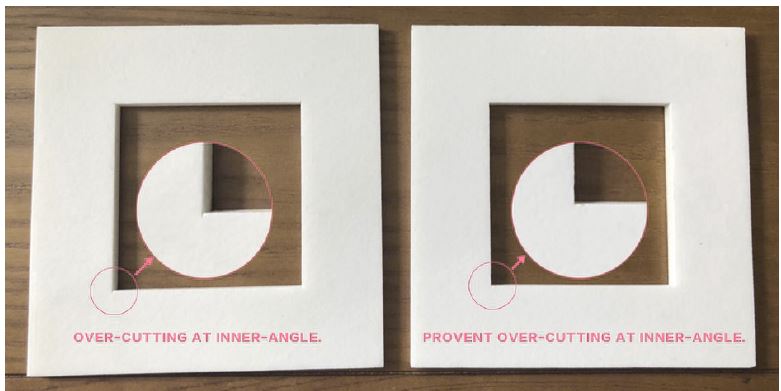

Estä ylileikkaustoiminto

Estä sisäkulmien ylileikkauksen ja palauttaa grafiikan ääriviivat maksimaalisesti.

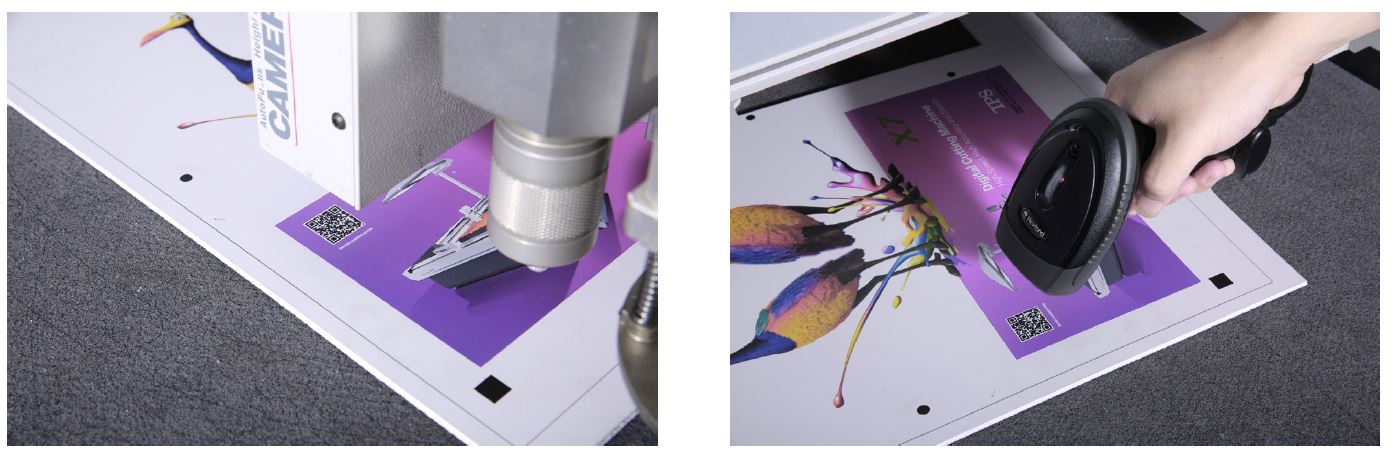

Tiedostonhallintajärjestelmä

X 7 CAM -ohjelmistolla sinetöintiteollisuudelle voidaan hallita käsiteltyjä asiakirjoja, mukaan lukien tiedoston nimi, käsittelyaika, määrä, materiaalit, erät jne., ja luoda viivakoodi tai QR-koodi, joka voidaan nopeasti kutsua esiin skannaamalla koodi. Se on kätevä tulevaa uudelleenkäsittelyä varten.
Historiallisten käsiteltyjen asiakirjojen hallinta helpottaa huomattavasti käyttäjien toimintaa.
