Nopea 5-akselinen koneistuskeskus UZ-series
Huipputarkka 5-akselinen pystykarainen työstökeskus sateenvarjomallisella työkalunvaihtajalla todella nopeilla työkalusta- työkaluun ajoilla
Tarkka ja tehokas 5-akselinen koneistuskeskus UZ

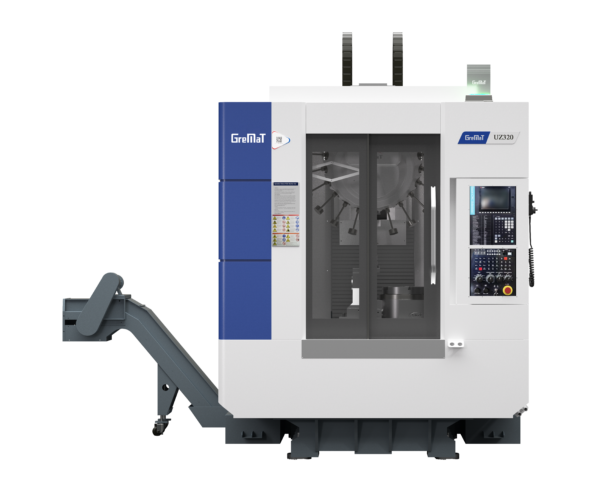

UZ320 on huipputarkka 5-akselinen pystykarainen työstökeskus, joka hyödyntää optimoitua ristiliukurakennetta (Cross-slide). Rakenne takaa erinomaisen paikoitustarkkuuden sekä vakaan dynaamisen vasteen työstön aikana. Koneen lineaariset X-, Y- ja Z-akselit tarjoavat 500/500/400 mm liikkeet, ja sen integroidun moottorikaran maksimikierrosluku yltää jopa 24000 r/min nopeuteen. Älykkäästi suunniteltu karajäähdytin (Spindle Oil Chiller) sekä sähkökaapin ilmastointi pitävät lämpötilat vakaina vaativissakin olosuhteissa.
Koneen keskeisenä vahvuutena on sateenvarjotyyppinen työkalunvaihtaja. Tämä sateenvarjomallinen makasiini mahdollistaa nopean ja luotettavan tarraindetoidun työkalunvaihdon, ja siihen sopii vakiona 21 työkalua. Työstömukavuutta ja puhtautta lisäävät tehokas lastunkuljetin, pedin huuhtelujärjestelmä sekä automaattinen jäähdytysnestejärjestelmä. Kokonaan suljettu suojakansi suojaa käyttäjää tehokkaasti. Ohjausta helpottavat sähköinen käsipyörä sekä nykyaikaiset Ethernet- ja USB-liitännät tiedonsiirtoa varten. Tämä kompakti 4900 kg painava kokonaisuus on suunniteltu monimutkaisten ja tarkkojen osien tehokkaaseen jyrsintään.
| Kategoria | Ominaisuus | Yksikkö | UZ320 |
| Kapasiteetti | X/Y/Z-akselien liike | mm | 500/500/400 |
| A/B-akselien kääntöalue | ° | A: +30, -115 | |
| C-akselin pyörintäalue | ° | 360 | |
| Etäisyys karan päästä työpöytään | mm | 100-500 | |
| X/Y/Z-akselien pikaliikenopeus | m/min | 48 | |
| A/B/C-akselien maksimaalinen pyörintänopeus | r/min | A/C: 100/130 | |
| Rakenne | / | Ristiliuku (Cross Slide) | |
| Kääntöpöytä | Pöydän koko | mm | Φ320 |
| Pyöröpöydän kantavuus | kg | 150 | |
| T-ura | mm | 6-12×60° | |
| Paikoitustarkkuus A/B/C | arcsec | A/C: ±6 | |
| Toistotarkkuus A/B/C | arcsec | A/C: ±4 | |
| Servomoottori | A/B-akselin moottorin vääntömomentti | Nm | A: 280/634 |
| C-akselin moottorin vääntömomentti | Nm | 172/300 | |
| Kara | Moottorin teho | kW | 7.5/5.5/3.7 (S6 15%/S6 25%/S1) |
| Karan vääntömomentti | N.m S1/S6 40% | 17.5/21 | |
| Maksimikierrosluku | r/min | 24000, *12000 | |
| Karan kartio | / | BT30, *BT40 | |
| Työkalunvaihtaja | Tyyppi | / | Tarrain (Gripper) |
| Työkalupaikkojen määrä | kpl | 21/*26, *20 | |
| Työkalun maksimipaino | kg | 3, *5 | |
| Työkalun maksimipituus | mm | 200 | |
| Työkalun maksimihalkaisija (Täysi/tyhjä vieruspaikka) | mm | Φ60/Φ100 | |
| Muut tiedot | Paineilma | MPa | 0.6-0.8 |
| Mitat (P×L×K) | mm | 2650×1980×2810 | |
| Paino | kg | 4900 |
Ohjaukset
Saatavilla sekä Fanuc, että Siemensin ohjauksilla. Tutut ja tehokkaat ohjaukset tekevät käyttöönotosta helppoa ja sujuvaa. Siemens ja Fanuc tarjoaa tietenkin mahdollisuuden myös 4- ja 5-akseliseen työstöön.
Automaattinen työkalun mittaus
Automaattinen työkalun asetus ja työkappaleen mittaus tarjoavat helpon käytön ja auttavat operaattoria säästämään työaikaa.
Karanläpijäähdytys
Jäähdytysneste ohjataan suoraan työstöalueelle ja työkalun kärkeen asti kuljettamalla se karan ja itse työkalun sisällä olevien kanavien läpi.
Karan öljynjäähdytin
Koneeseen voidaan asentaa huonelämpötilaan suhteutettu öljynjäähdytin, joka mahdollistaa pitkäaikaisen ja jatkuvan toiminnan suurilla pyörimisnopeuksilla.
