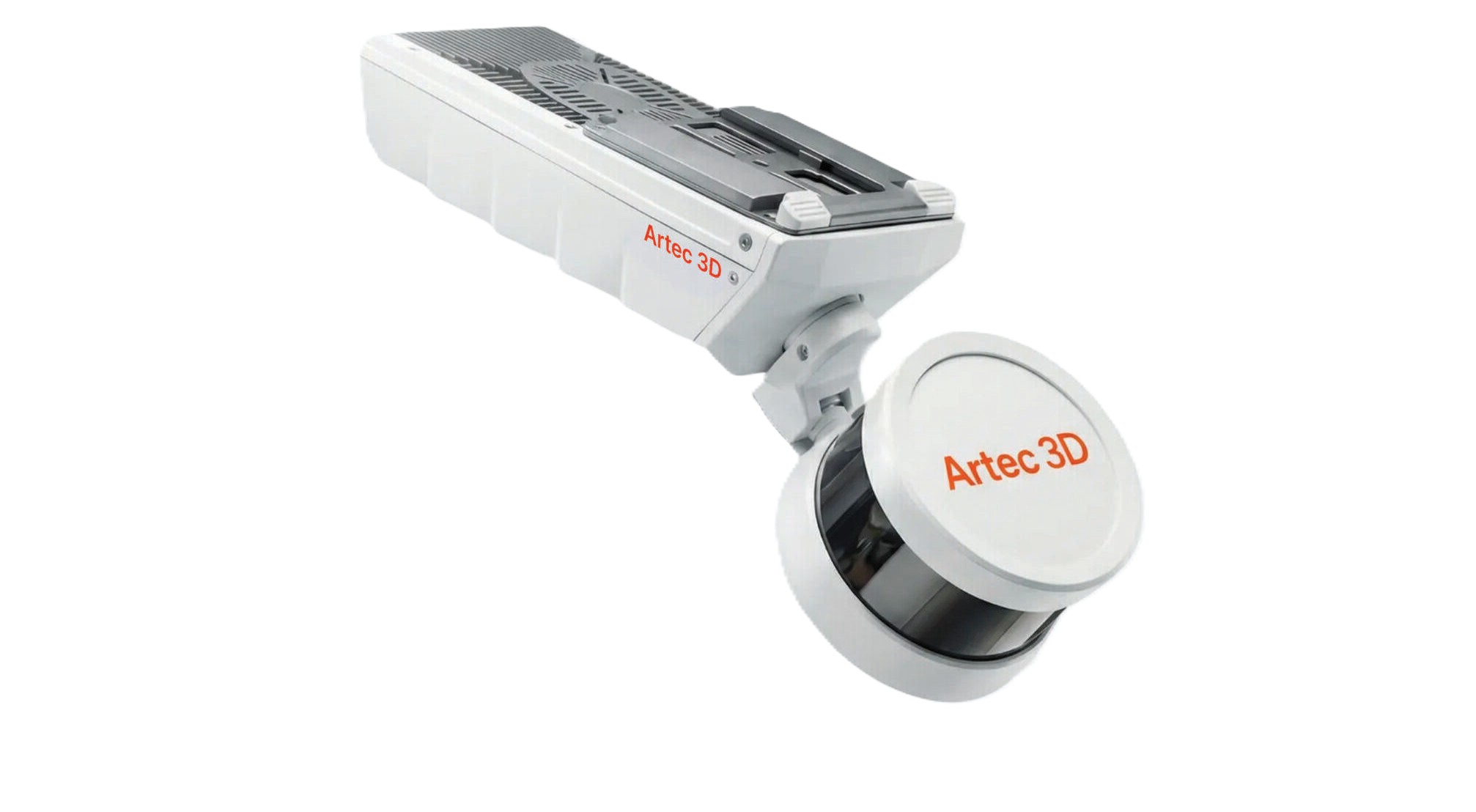

Artec Jet SLAM-LiDAR-skanneri
Artec Jet on tarkka kannettava SLAM-LiDAR-skanneri kaikkiin ympäristöihin.
Artec Jet
Artec Jet on nopea, kannettava LiDAR-skanneri, jossa yhdistyvät SLAM-pohjainen paikannus ja tekoälyllä toimiva autonomia. SLAM-algoritmin avulla LiDAR-skanneri voidaan viedä tilaan, jossa GPS-signaalia ei ole saatavilla ja jatkaa kohteiden kartoittamista – muutamassa minuutissa tuntien sijaan ja kartoitusluokan mittaustarkkuudella.
Käytä LiDAR-skanneria kädessä tai kiinnitä se reppuun, robottiin, ajoneuvoon tai droneen. Artec Jet tarjoaa useita erilaisia käyttötapoja yhdessä kompaktissa ja kevyessä laitteessa. Valitse sovellukseesi parhaiten sopiva käyttötapa, olipa kyseessä sitten ulkokartoitus tai maanalainen kartoitus. Robotin tai dronen avulla varmistat, että paikan päällä työskentelevät tiimit pysyvät poissa vaarallisilta ja vaikeapääsyisiltä alueilta.
Kaivos-, rakennus-, puolustus-, yleisen turvallisuuden ja siviili-infrastruktuurialoilla Artec Jet kerää tarkkoja tietoja. Tiedot sopivat erinomaisesti toteutuneen tilanteen dokumentointiin, tilavuusmittaukseen, ristiriitojen havaitsemiseen ja tarkastuksiin.
Yhdessä Artec Ray II:n ja Leon kanssa, jotka sopivat erinomaisesti suurten kohteiden ja tarkkojen yksityiskohtien skannaamiseen. Artec Jet mahdollistaa kattavan prosessin kaiken digitalisoimiseksi työmaista komponentteihin.
Yksi kannettava skanneri, seitsemän käyttötapaa
Artec Jetin vankat SLAM-algoritmit tuottavat luotettavia tuloksia seitsemässä eri tilassa. Valitse tilan, joka vastaa nykyisen projektisi tarpeita – ja voit olla varma, että olet valmis mihin tahansa tulevaisuudessa. Yksi laite, yksi työnkulku, yksi investointi.
Toteutuneen tilan dokumentointi
Tallenna minkä tahansa rakenteen tai kohteen nykytilanne – saat tarkan 3D-tallenteen suunnittelun vahvistamista, kunnostusta ja vaatimustenmukaisuuden varmistamista varten. Tallenna rakennuspaikan nykyiset olosuhteet tukemaan rakentamista edeltävää suunnittelua, virtuaalista mallinnusta ja skenaariosuunnittelua tavalla, joka vähentää käyntien tarvetta ja nopeuttaa koko työnkulkuasi. Seuraa rakentamisen, kaivutöiden tai kunnostustöiden etenemistä säännöllisillä skannauksilla — vertaamalla toteutuneita rakenteita suunnitelmiin varmistaaksesi, että projektin aikataulu pysyy suunnitelmien mukaisena.
Muutosten havaitseminen ja seuranta
Vertaa skannauksia ajan kuluessa rakenteiden liikkeiden, muodonmuutosten, eroosion tai kulumisen tunnistamiseksi – jopa ±5 mm:n tarkkuudella. Arvioi rakenteiden ja infrastruktuurin kuntoa etäyhteydellä – vähentäen telineiden, köysikiipeilyn tai ahtaisiin tiloihin menemisen tarvetta. Laske varastojen tilavuudet, ylijäämä- ja alijäämämäärät, materiaalimäärät sekä täyttövaatimukset tarkkojen 3D-pistepilvidatan perusteella.
| Kartoitus | |
| Kartoitusmenetelmä | SLAM-pohjainen LiDAR-kartoitus, ±0,03 %:n poikkeama |
| LiDAR mittausalue | 0.5-300 m |
| LiDAR tarkkuus | ±10 mm |
| Kartoitustarkkuus (yleisesti) | ±15 mm |
| Kartoitustarkkuus (sisätiloissa/maanalaisissa tiloissa) | ±10 mm |
| Näkökenttä | 360° × 290° |
| Tiedonkeruu (yksittäinen palautus) | jopa 640,000 pistettä/sekunti |
| Tiedonkeruu (kolme palautusta) | jopa 1,920,000 pistettä/sekunti |
| Rakenne | |
| Laserluokka | Luokka 1 |
| Suojausluokka | IP65 |
| Käyttölämpötila | -10–45 °C |
| Paino | 1.57 kg |
| Sisäinen tallennustila | 512 GB (~16 tuntia) |
| Liitännät | USB, WiFi, valmistajan oma liitin |
| Tulostus ja tiedostomuodot | |
| Pistepilvimuodot | LAS, LAZ, PLY, E57 |
| Tulokset | Täysresoluutioinen pistepilvi, harvennettu pistepilvi, liikeratatiedosto |
| Pisteen ominaisuudet | Voimakkuus, kantama, aika, toistumismäärä (vahvin, ensimmäinen ja viimeinen), rengasnumero, RGB/todelliset värit (valinnainen) |
| Autonomia ja turvallisuus | |
| Lentotilat — Pilot Assist | Lento ilman GPS:ää, sijainnin pitäminen, avustettu lento, törmäysten välttäminen, säädelty lentonopeus |
| Lentotilat — Autonomia | Itsenäinen navigointi reittipisteisiin |
| Törmäyksenestojärjestelmän näkökenttä | 360° × 360° |
| Törmäyksenestojärjestelmän etäisyys | 1.2–40 m |
| Esteiden havaitseminen (min.) | ≥2 mm:n lanka |
| Paluu lähtöasemaan | Akun varauksen loppuminen / liiallinen pöly |
| Tuetut dronet | DJI M300, DJI M350, Freefly Astro Max |
| Autopilotin yhteensopivuus | DJI M300, DJI M350, Freefly Astro Max |
Digitoi kaikki ympäristöt poikkeuksetta
Kerää tarkkoja tietoja missä tahansa ja missä tahansa olosuhteissa ilman, että joudut turvautumaan ulkoiseen infrastruktuuriin, kuten GPS-kartoitukseen ja -navigointiin. Olipa kyseessä sitten suurten koneiden, pystysuorien kuilujen, tehtaiden, ulkotilojen tai tieverkostojen skannaus, Artec Jet mukautuu vaivattomasti projektisi laajuuteen ja monimutkaisuuteen.
Kohteesta komponenttiin yhdessä ekosysteemissä
Artec Jet laajentaa Artec 3D -ekosysteemiä kattamaan kaiken kokonaisista kohteista komponenttien geometriaan yhdessä saumattomassa työnkulussa, joka tuottaa yksityiskohdat juuri sinne, missä niitä tarvitaan – tarkasti ja tehokkaasti. Skannaa alue Artec Jetin avulla ja tarkemmat yksityiskohdat Artec Leolla. Lopuksi tiedot yhdistetään Artec Twins-ohjelmalla.
Reppu
Pidä kädet vapaana pidempien mittausten aikana käyttämällä SLAM-LiDAR-skanneria repussa. Yhdistä laite RTK-järjestelmään tai maamerkkeihin (GCP) maanpäällisen georeferoinnin suorittamiseksi – ja jatka saumattomasti GPS-signaalin ulottumattomissa olevilla alueilla saman mittaussession aikana.
Kädessä
Kädessä SLAM-LiDAR-skannerilla voit liikkua ja skannata mitä tahansa tilaa. Painoltaan 1,57 kg:n Jet on helppo kantaa mukana rakennuksissa, tiloissa ja ahtaissa paikoissa.
Drone
Pääset vaarallisille, korkealla sijaitseville tai näköyhteyden ulkopuolella oleville alueille ilmakartoitusratkaisun avulla. Tekoälypohjainen autonomia mahdollistaa törmäysten välttämisen ja ohjattavan tutkimisen – jopa täydellisessä pimeydessä.
Robotti
Asennenna Boston Dynamicsin Spotin kaltaisiin alustoihin, jotta voit kartoittaa ahtaita tai vaarallisia tiloja vaarantamatta henkilöstön turvallisuutta.
Teleskooppivarsi
Pääset käsiksi katon välitiloihin, ahtaisiin tiloihin ja infrastruktuurin yksityiskohtiin läheltä. Teleskooppivarsi laajentaa Artec Jetin kantamaa ilman dronea ja parantaa pisteiden tiheyttä vaikeapääsyisillä alueilla.
Häkki
Laske SLAM-LiDAR-skanneri pystysuoriin kuiluihin, onteloihin ja suljettuihin tiloihin. Ruostumattomasta teräksestä valmistettu runko suojaa iskuilta ja liukuu sujuvasti, jolloin se ei takerru.
Ajoneuvokiinnike
Kuvaile teitä, tunneleita, suuria laitoksia ja lineaarisia kohteita ajonopeudella. RTK-integraatio mahdollistaa automaattisen georeferoinnin ja poikkeaman korjauksen pitkillä matkoilla.
Autonominen kartoitus ihmisen ulottumattomissa
Artec Jetin tekoälypohjainen autonomiajärjestelmä mahdollistaa sen, että dronet pääsevät muuten saavuttamattomiin paikkoihin, kartoittavat ympäristöjä, joissa GPS-kartoitus ei ole mahdollista, ja pitävät tiimisi turvassa – kaikki tämä ilman ohjaajaa. Aseta vain reittipisteet, niin drone lentää itsenäisesti välttäen esteitä.
Tietokanta: Kaivos
Tämä aineisto, joka on kerätty syvällä maan alla rautakaivoksessa, osoittaa, kuinka SLAM-pohjaista LiDAR-kartoitusta voidaan käyttää skannaamiseen ympäristöissä, joissa GPS-navigointi ei ole käytettävissä. Epäsäännöllinen geometria, kapeat käytävät ja pölyiset tilat tekevät tästä haastavan tilanteen useimmille skannaustekniikoille. Yleensä valonpuutteisissa ympäristöissä toimiminen vaikeuttaa myös tummien pintojen tunnistamista ja tallentamista, mutta tämä ei ollut ongelma Artec Jetille.
Tietokanta: Tehdas
Aktiivisen työpajan kuvaaminen, jossa pöly ja liikkuvat laitteet voivat vaikuttaa tiedonkeruuseen, ei ole mikään helppo tehtävä. Mutta erittäin monipuolinen Artec Jet selviytyi siitä käden käänteessä! Siirtyminen käsikäyttöisestä kuvaamisesta drone-pohjaiseen kuvaamiseen mahdollisti kattavan kuvausalueen – sekä maanpinnan tasolla että korkealla sijaitsevien rakenteiden osalta. Lopputuloksessa näkyy kaikki koneista putkistoihin.
