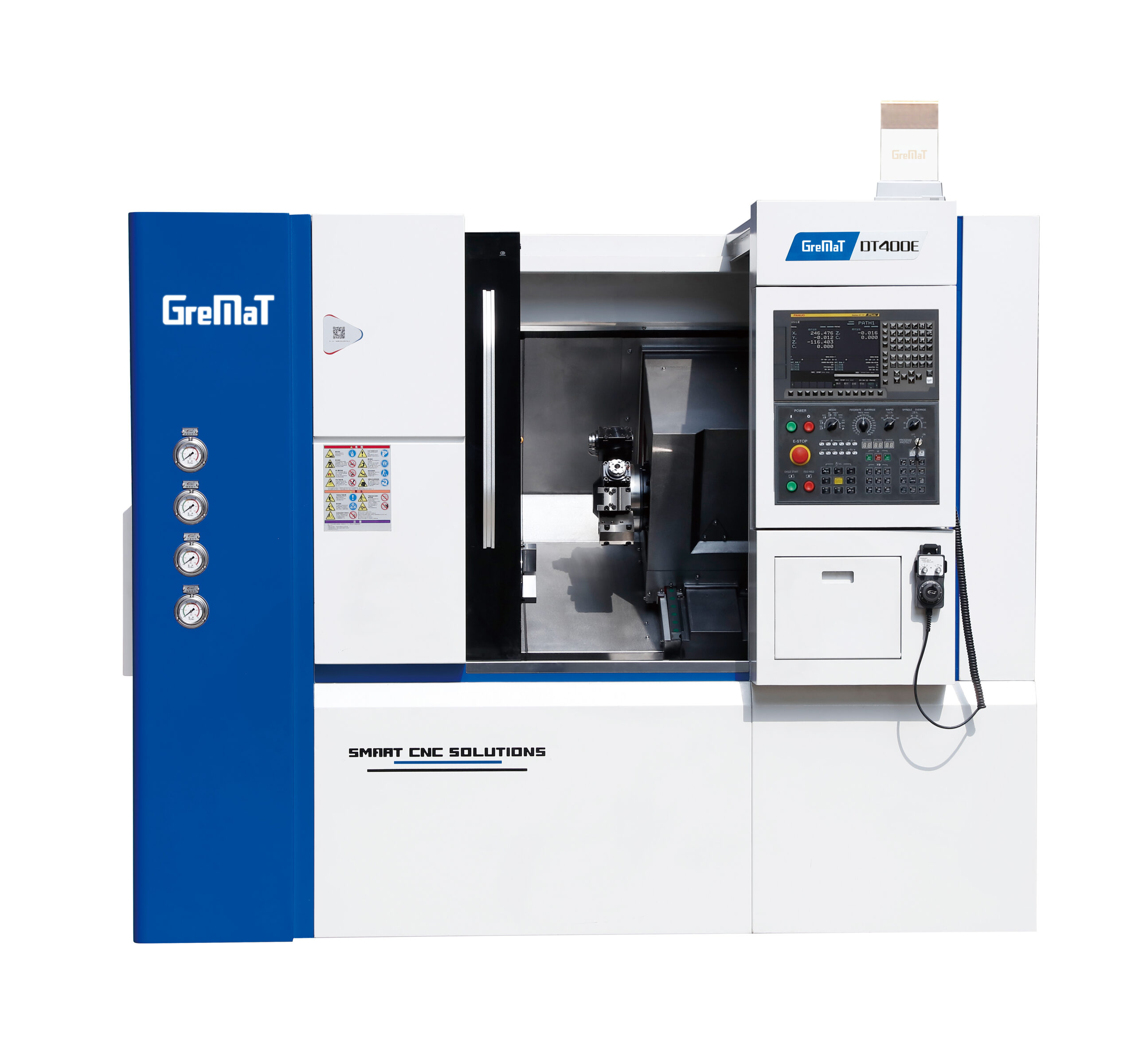

Vinojohteinen sorvauskeskus DT-series
Et tarvitse enää erikseen yhtä CNC-sorvia ja yhtä jyrsintä-/poraus-/kierteityskonetta. Useimmissa tapauksissa yksi DT-sarjan sorvauskeskus ratkaisee kaikki tarpeesi yhdellä asetuksella.
Tehokas moniakselisorvi
DT -sarjany-akseli sorvi tarjoaa DDS-suoravetokaran tai hihnavetoisen karan, pyörivät työkalut sekä Y-akseliominaisuudet. Tämä sarja laajentaa koneistuskapasiteettia merkittävästi yhdistämällä sorvauksen ja epäkeskeisen jyrsinnän. Y-akselin ansiosta asiakkaat voivat korvata yli 90 % sorvattujen osien jyrsinkoneella tehtävästä jatkojalostuksesta. Tämä säästää työaikaa sekä parantaa tarkkuutta ja tehokkuutta.
Suursarjatuotannon ansiosta GreMat tekee kovasti töitä, jotta jokainen asiakas saisi erinomaisen sorvaustekniikan edulliseen hintaan. Et tarvitse enää erikseen yhtä CNC-sorvia ja yhtä jyrsintä-/poraus-/kierteityskonetta. Useimmissa tapauksissa yksi DT-sarjan sorvauskeskus ratkaisee kaikki tarpeesi yhdellä asetuksella.
Monitoiminen y-akseli sorvi

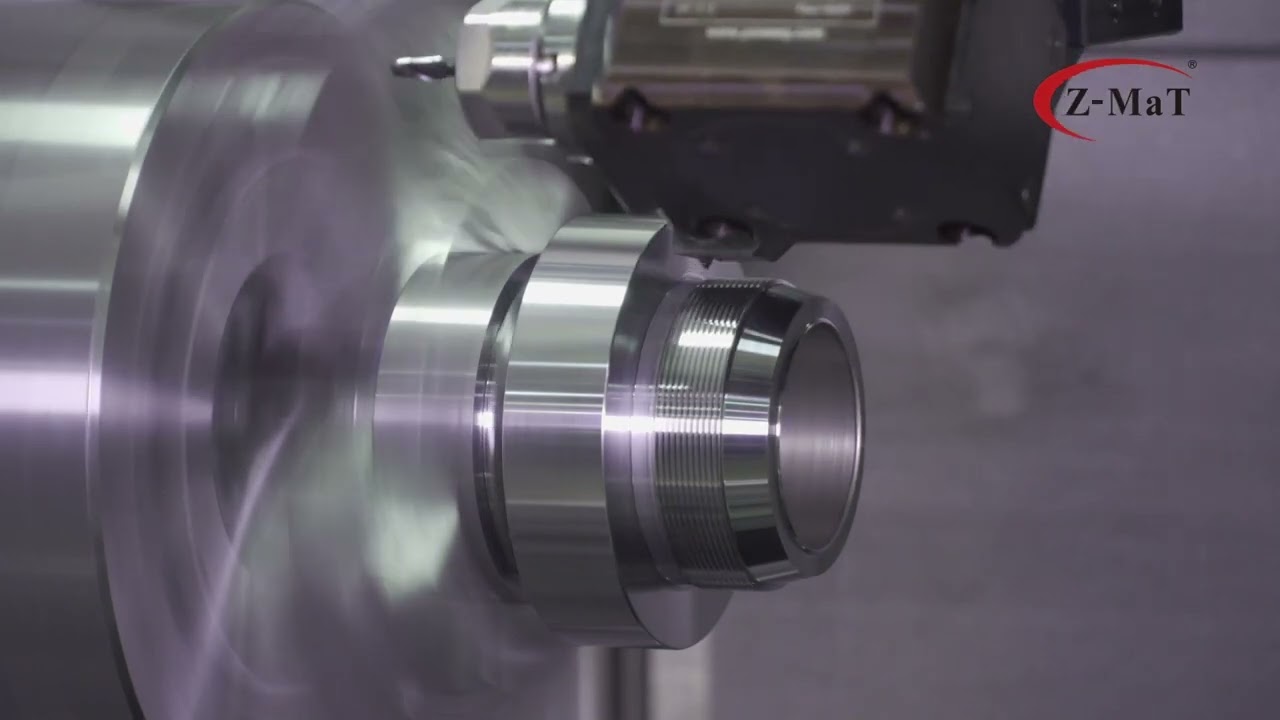

Tämä DT-sarjan sorvauskeskus mahdollistaa monipuolisen epäkeskeisen jyrsinnän, porauksen ja kierteytyksen suoraan sorvattavaan kappaleeseen. Se integroi jyrsinkoneen ominaisuudet sorvauskeskukseen, mikä vähentää työvaiheita ja tarvittavien kiinnitysten määrää. Tämä lyhentää läpimenoaikoja, säästää työaikaa ja parantaa valmiiden koneistuskappaleiden mittatarkkuutta.
Olen varma vastauksestani, sillä tiedot on siirretty suoraan kuvasta image_5db198.jpg ja käännetty suomeksi.
Tekniset tiedot
| Ominaisuus | Yksikkö | DT300E | DT350E | DT400E | DT450E | DT500E-450 | DT500E | DT500E-1000 | DT500E-1500 |
| Kapasiteetti | |||||||||
| Hydraulinen istukka | tuuma | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 |
| Työkappaleen maks. pituus | mm | 250 | 320 | 320 | 450 | 450 | 650 | 1000 | 1500 |
| Maks. pyörintähalkaisija johteilla | mm | Ø500 | Ø500 | Ø500 | Ø600 | Ø600 | Ø600 | Ø600 | Ø600 |
| Maks. pyörintähalkaisija luistilla | mm | Ø250 | Ø300 | Ø350 | Ø380 | Ø460 | Ø460 | Ø460 | Ø460 |
| Standardi sorvaushalkaisija | mm | Ø160 | Ø160 | Ø160 | Ø210 | Ø320 | Ø320 | Ø320 | Ø320 |
| Kara | |||||||||
| Karan porauksen halkaisija | mm | Ø55 | Ø55 | Ø55 | Ø66 | Ø66 | Ø66 | Ø66 | Ø66 |
| Läpimenoreiän maks. halkaisija | mm | Ø46 | Ø46 | Ø46 | Ø52 | Ø52 | Ø52 | Ø52 | Ø52 |
| Karan pää | A2-5 | A2-5 | A2-5 | A2-6 | A2-6 | A2-6 | A2-6 | A2-6 | |
| Maks. karan pyörimisnopeus | rpm | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Moottori (S2-30min/S1) | kW | 15/11 | 15/11 | 15/11 | 27/18.5 | 27/18.5 | 27/18.5 | 27/18.5 | 27/18.5 |
| Rakenne | |||||||||
| Viistopenkin kulma | aste | 35° | 45° | 30° | 35° | 35° | 35° | 35° | 35° |
| Johdetyyppi | mm | LM | LM | LM | LM | LM | LM | LM | LM |
| Akselit | |||||||||
| X-akselin liike | mm | 300 (+200 -100) | 150 | 210 | 220 | 230 | 230 | 230 | 230 |
| Z-akselin liike | mm | 250 | 320 | 320 | 450 | 450 | 650 | 1000 | 1500 |
| Y-akselin liike | mm | 70 (±35) | 70 (±35) | 70 (±35) | 100 (±50) | 100 (±50), *140 (±70) | 100 (±50), *140 (±70) | 140 (±70) | 140 (±70), *140 (±50) |
| X/Z/Y-akselin pikaliike | m/min | 20/20/12 | 20/20/12 | 20/20/12 | 20/20/12 | 20/20/12, *7 | 20/20/12, *7 | 20/20/12, *7 | 20/20/12, *7 |
| Revolveri | |||||||||
| Revolverityyppi | BMT40 | BMT40 | BMT40 | BMT45 | BMT45, *BMT55 | BMT45, *BMT55 | BMT55, *BMT65 | BMT55, *BMT65 | |
| Työkalujen määrä | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Ulkosorvaustyökalun varsikoko | mm | 20×20 | 20×20 | 20×20 | 20×20 | 20×20, *25×25 | 20×20, *25×25 | 25×25 | 25×25 |
| Poraustyökalun varsikoko | mm | Ø25 | Ø25 | Ø25 | Ø32 | Ø32, Ø40 | Ø32, Ø40 | Ø40 | Ø40 |
| Pyörivien työkalujen maks. nopeus | rpm | 4000 | 4000 | 4000 | 4000, *5000 | 4000, *5000 | 4000, *5000 | 4000, *5000 | 4000, *5000 |
| Kärkipylkkä | |||||||||
| Kärkipylkän tyyppi | – | Hydraulinen, *SST | *Hydraulinen | Hydraulinen | SPT, *SST | SPT, *SST | SPT, *SST | SPT, *SST | |
| Kärkipylkän pinolin kartio | – | MT4 | *MT4 | MT4 | MT3 | MT3 | MT3 | MT3 | |
| Kärkipylkän liike | mm | – | 320 | *350 | 450 | 100-450 | 100-650 | 100-1000 | 100-1500 |
| Muut tiedot | |||||||||
| Kokonaismitat (P×L×K) | mm | 2230×1545×2105 | 2405×1665×2190 | 2365×1895×2145 | 2750×1795×2350 | 3100×2050×2350 | 3100×2050×2350 | 3600×2050×2350 | 4200×2050×2350 |
| Paino (noin) | kg | 2800 | 3500 | 3900 | 4900 | 5300 | 5600 | 6100 | 9000 |
Ohjaus
SL sarja on varustettu suositulla Fanuc ohjauksella. Ohjauspaketti sisältää AICC toiminnon mahdollistaen ”high speed” sorvauksen.
Työkalunvaihto
SL sarjan sorvit on varustettu joko servotoimisella tai hydraulitoimisella työkalunvaihtajalla. Työkalunvaihtajat ovat 8 tai 12 paikkaisia riippuen mallista.
VDI-teknologia
VDI-järjestelmä on pikakiinnitysjärjestelmä jokaiselle työkalulevyssä olevalle työkalunpitimelle. Työkalunvaihdot voidaan tämän ansiosta suorittaa sekunneissa minuuttien sijaan, toisin kuin perinteisellä pultattavalla Block-kiinnitysjärjestelmällä.
Tangonsyöttölaite
Automaattinen tangonsyöttölaite mahdollistaa CNC-sorvin keskeytymättömän ja miehittämättömän sarjatuotannon syöttämällä uutta tankomateriaalia karaan aina edellisen kappaleen katkaisun jälkeen. Laite minimoi materiaalin vaihtoon kuluvan hukka-ajan, takaa tarkan ja vakaan materiaalinpaikoituksen sekä vaimentaa pyörivän tangon värinöitä. Tämä nostaa sorvin käyttöasteen huippuunsa ja mahdollistaa tehokkaan ”valot pois” -valmistuksen.
Automaattinen työkalunmittaus
Mittavarsi nopeuttaa asetusajot sekunteihin ja poistaa manuaaliset mittausvirheet. Erittäin herkkä kosketusanturi päivittää X- ja Z-akselien työkalukorjaimet automaattisesti suoraan koneen ohjaukseen. Tukeva ja kestävä rakenne takaa tarkan toistotarkkuuden myös vaativassa konepajaympäristössä.
Öljysumuimuri
Tehokas öljysumuimuri puhdistaa CNC-sorvin työstötilan ilmasta haitalliset leikkuunestesumut, aerosolit ja käryt heti työstön aikana. Laite suodattaa poistoilman luotettavasti ja palauttaa erotetun öljyn tai emulsion takaisin sorvin nestetankkiin uusiokäyttöön.
