Ultranopeaa suorituskykyä ja dynamiikkaa

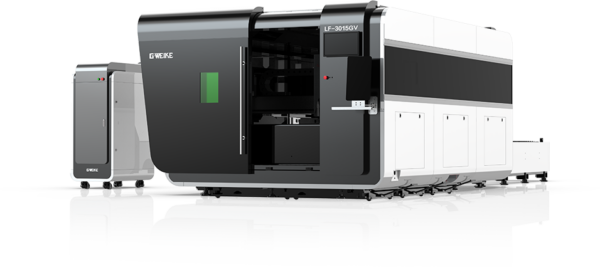

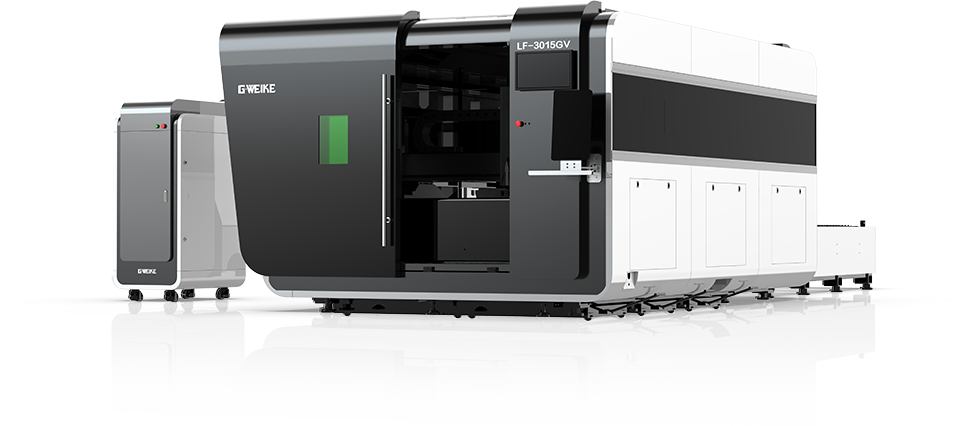

G-weike GV -sarjan tasolaser edustaa korkean suorituskyvyn mekatroniikkaa teollisuudessa. Järjestelmä saavuttaa jopa 3G kiihtyvyyden ja hyödyntää teollisuustason 10 Hz matalapäästösuodatusta, mitkä yhdessä mahdollistavat tarkan start-stop-dynamiikan nopeissa suunnanmuutoksissa. Lineaariset akseliliikkeet saavuttavat jopa 200 m/min pikaliikenopeuden, mikä lyhentää työstösyklien välisiä siirtymäaikoja merkittävästi ja nostaa tuotannon tehokkuutta tehtaissa. Paikoitustarkkuus asettuu vaativalle tasolle ±0,03 mm ja mekaaninen toistotarkkuus tasolle ±0,02 mm. Voimansiirtoa ohjaa saksalaista suunnittelua oleva yksiosainen integroitu vaihteisto, joka takaa korkean mekaanisen hyötysuhteen sekä erinomaisen värinänvaimennuksen suuren kuormituksen alaisena. Koneen älykäs ohjausjärjestelmä optimoi radat automaattisesti, mikä vähentää mekaanista kulumista ja parantaa leikkausjäljen laatua merkittävästi eri paksuisilla materiaaleilla teollisuuden vaativissa prosesseissa.

Rakennetekniikka ja jäykkyys

Koneen runkorakenne perustuu matalan painopisteen yksiosaiseen hitsattuun raskaan sarjan petirakenteeseen. Sen molemminpuoliset leveät jäykisterivat parantavat vääntö- ja taivutusvastusta suuren dynamiikan aiheuttamissa rajuissa rasituksissa. Valmistuksessa käytetty vankka tappiliitosmenetelmä ja hitsauksen jälkeinen jännityksenpoisto hehkuttamalla takaavat rungon pitkäaikaisen geometrisen stabiliteetin ja estävät muodonmuutokset. Liikkuva silta on saksalaistyylinen bioninen ontto hunajakennopalkki. Rakenneoptimointi vähentää liikkuvaa massaa jopa 25 % samalla rakenteellisella jäykkyydellä tai vaihtoehtoisesti kasvattaa vääntöjäykkyyttä jopa 18 % samassa painoluokassa. Järjestelmä kantaa työpöydällään jopa 2300 kg materiaalin kuormituskapasiteetin ilman minkäänlaisia geometrisia deformaatioita. Laitteen vankka mekaaninen arkkitehtuuri on suunniteltu kestämään jatkuvaa ympärivuorokautista ajoa kaikkein vaativimmissa tehdasympäristöissä ilman komponenttien väsymistä.

Moottoritekniikka ja optiikka

Kinemaattisesta vasteesta huolehtii korkeakierroksinen servomoottori. Gv – sarjan tasolaser on varustettu moottorilla, joka tuottaa jopa 300 % hetkellisen vääntömomentin, saavuttaa jopa 5000 rpm huippunopeuden ja omaa 136,6 kg·cm² roottorin inertian. Tämä mahdollistaa radanmuutosten tarkan seuraamisen kaikissa leikkausnopeuksissa. Optista tehoa syötetään kuitulaserlähteestä, jonka teho on valittavissa jopa 12000W tasoon saakka. Älykäs leikkauspää on varustettu integroidulla vesijäähdytyksellä, joka kattaa jopa 90 % optisesta polusta, eliminoiden termiset linssi-ilmiöt ja polttovälin siirtymät jatkuvassa teollisuuskäytössä. Sähkönsyöttö vaatii kolmivaiheisen 380V jännitteen 50Hz tai 60Hz taajuudella toimivassa verkossa.
