Tehokkaat Ratkaisut Teollisuuden Tarpeisiin
LF Series kompakti kuitulaser
Nopea ja tarkka kuitulaser soveltuu monipuoliseen materiaalien leikkaamiseen, tarjoten energiatehokkuutta ja kustannussäästöjä. Hitsattu runko ja optimoitu optiikka varmistavat vakaan ja laadukkaan lopputuloksen.
Pieni kuitulaser kuularuuveilla
LF1313 ja LF1390 ovat nopeisiin sekä tarkkoihin leikkaustarpeisiin kehitetty pieni kuitulaser mallisto. Laitteiden vakaus ja mekaaninen tarkkuus perustuvat hitsattuun runkoon, joka on päästetty kahdesti sisäisten jännitysten poistamiseksi. Runko on koneistettu yhdellä kiinnityksellä, mikä takaa äärimmäisen suoran ja vakaan rakenteen. Tarkasta liikkumisesta vastaavat laadukkaat kuularuuvikäytöt sekä Yaskawan ja Panasonicin valmistamat servo-ohjatut moottorit. Jouhea ja vakaa leikkausprosessi varmistetaan optimoidulla optisella linssillä, erikoissuunnitellulla suuttimella sekä edistyksellisellä anturiteknologialla.
Kaasujärjestelmät ja kustannustehokkuus
Koneiden energiantarve ja käyttökustannukset ovat fiksusta ohjauksesta johtuen erittäin alhaiset. Vakiovarusteluun kuuluu kaksoispaineinen kahden kaasun ohjausjärjestelmä, joka mahdollistaa sekä typen että hapen käytön useiden eri materiaalien leikkaamiseen. Käyttökustannuksia voidaan alentaa entisestään valinnaisella paineilmaleikkuulla, johon tarvittava laitteisto on saatavilla optiona. Älykäs automaattinestaus minimoi hukkapalojen määrän ja maksimoi materiaalihyödyn.
Ohjelmisto ja käytettävyys
Laitteiden vakiovarustukseen sisältyy automaattinen ja monipuolinen nestausohjelma, joka tarjoaa kattavat materiaalinhallintatyökalut ja optimoidun prosessiteknologian. Ohjausjärjestelmän valmis prosessiparametrien tietokanta tekee koneen päivittäisestä käytöstä ja asetusten määrittämisestä yksinkertaista ja helppoa.
| Malli | LF1390 | LF1313 |
| Työalue | 1300 x 900 | 1300 x 1300 |
| Laserteho | 1500 – 3000W | |
| Koneen mitat | 2110 * 2162 * 2133mm | 2500 * 2162 * 2140mm |
| Leikkauspaksuus | 0.2-15mm (Riippuu lasertehosta) | |
| Toistotarkkuus | ± 0.01 mm/m | |
| Suurin nopeus | 40 m/min | |
| Suurin kiihtyvyys | 0.5 G | |
| Koneen paino | ~1000 kg | |
| Voimansiirto | kuularuuvit, servot | |
| Voidaan varustaa ulosvedettävällä pöydällä, jonka voi vetää ulos lastaamisen tai purkamisen ajaksi | ||
Täysin koteloitu rakenne on varustettu eurooppalaisen CE-standardin mukaisella laserinsuojalasilla varustetulla tarkkailuikkunalla. Leikkauksessa syntyvä savu suodatetaan sisäisesti, mikä tekee koneesta saasteettoman ja ympäristöystävällisen.
LF1313 ja LF1390 on varustettu japanilaisilla Panasonic-servomoottoreilla sekä korkealaatuisilla komponenteilla, kuten maahantuoduilla TBI-kaksoisohjatuilla hiotuilla kuularuuveilla Y-akselilla ja TBI-hiotuilla kuularuuveilla X-akselilla sekä Hiwin-johteilla. Nämä mahdollistavat koneen erinomaisen 0,02 mm toistotarkkuuden ja 0,5 G leikkauskiihtyvyyden. Laitteen suunniteltu käyttöikä on yli 10 vuotta.

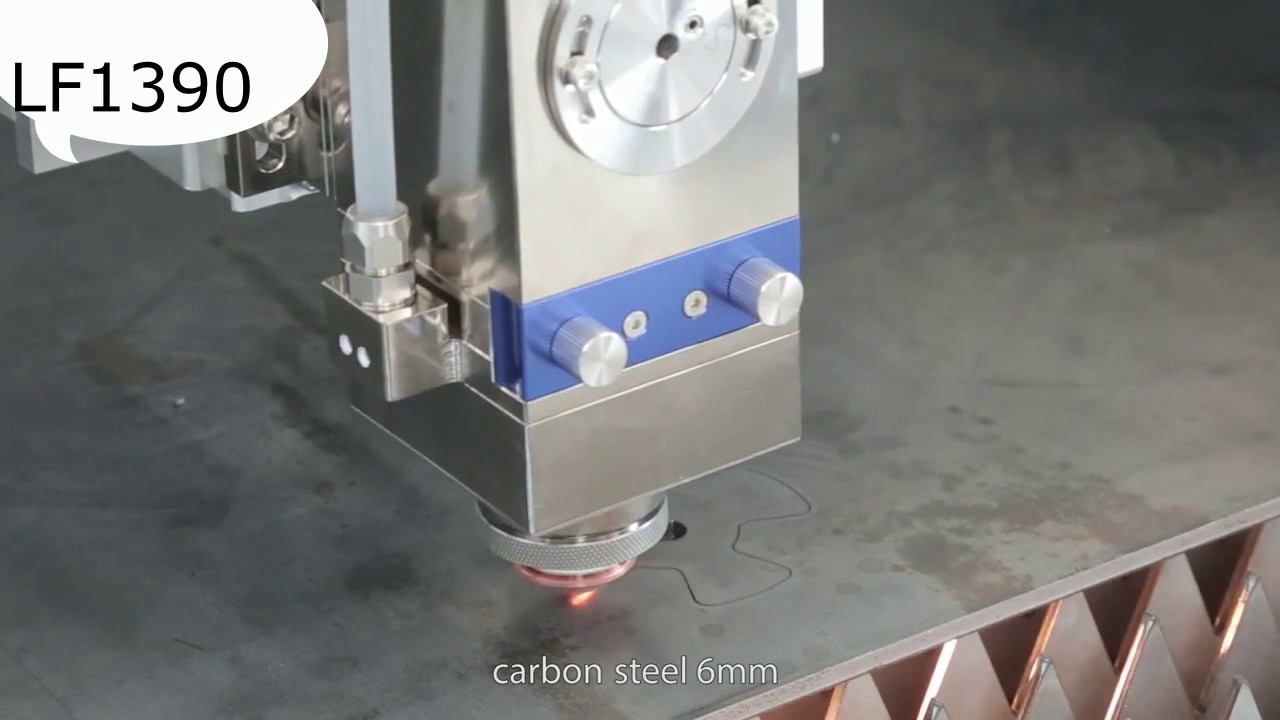

Ohjelmisto säätää tarkennuslinssiä automaattisesti, mikä mahdollistaa eri paksuisten levyjen automaattisen puhkaisun ja leikkauksen. Automaattinen tarkennusnopeus on kymmenen kertaa manuaalista säätöä nopeampi.
Säätöalue on -10 mm – +10 mm ja tarkkuus 0,01 mm, mikä soveltuu erinomaisesti erilaisten 0–20 mm levytyyppien työstöön.
ekä kollimaattori- että tarkennuslinssit on varustettu vesijäähdytteisillä lämmönvaihtimilla, jotka laskevat leikkauspään lämpötilaa ja pidentävät sen käyttöikää merkittävästi.
