Poraus- ja kierteityskeskus
Tehokas ja tarkka laite poraus- ja kierteitystyöskentelyyn. Huippuluokan koneistus yhdistää nopeuden, vakauden ja optimaalisen hyötysuhteen.

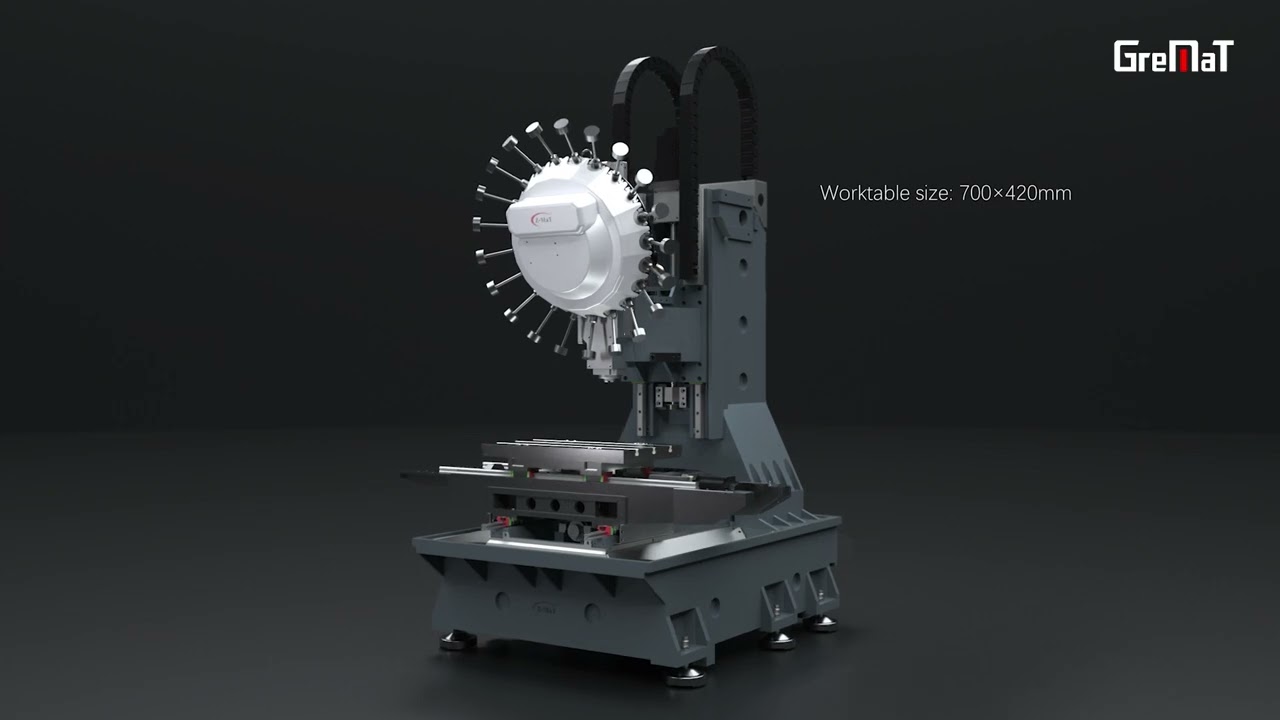

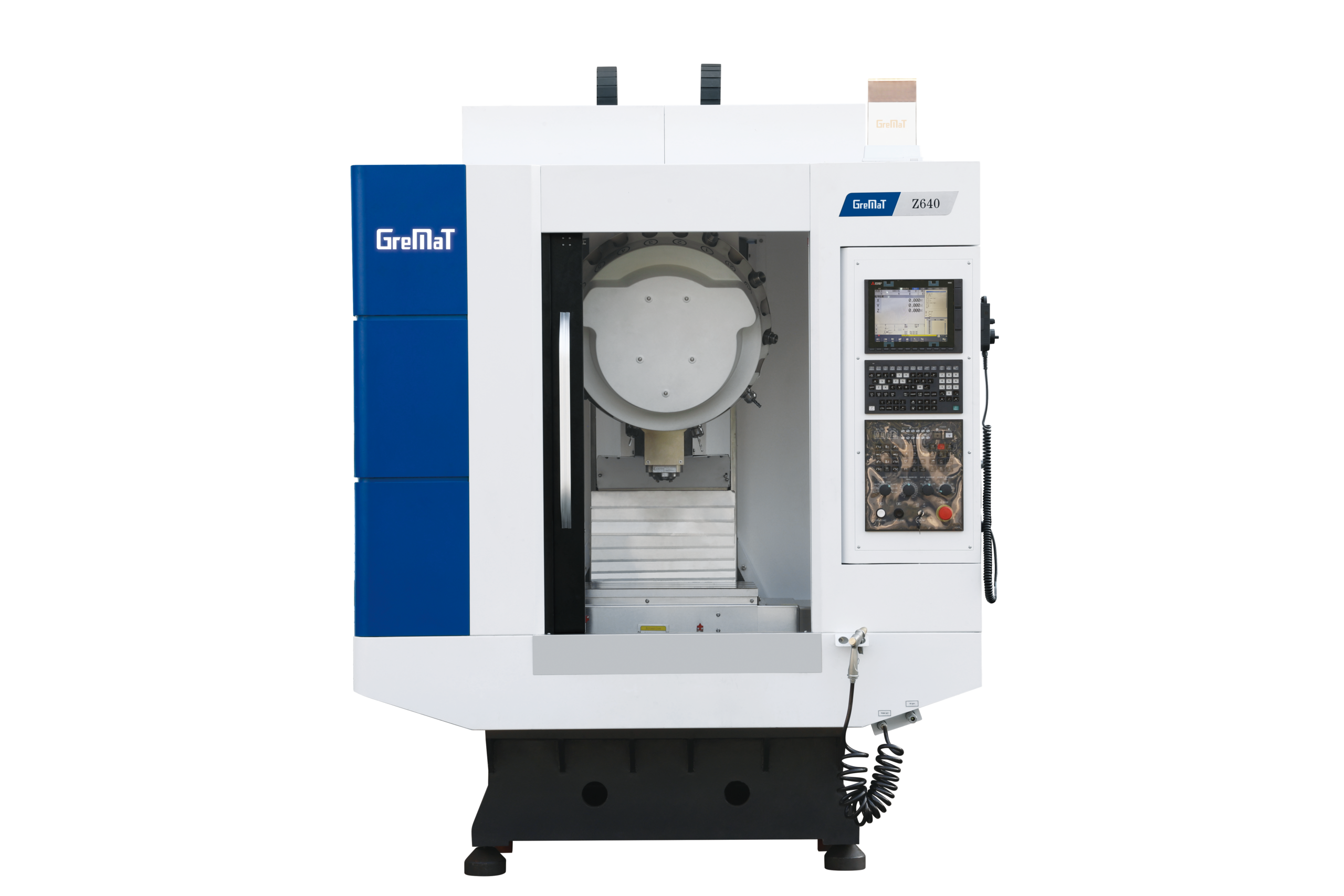

Gremat Z-sarja (Z540 / Z640) – Huippunopeaa tarkkuutta sarjatuotantoon
Gremat Z-sarja (kuten Z540- ja Z640-mallit) edustaa poraus- ja kierteityskeskusten (Drilling and Tapping Center) kärkikastia, jossa korostuvat äärimmäinen nopeus, dynaaminen vakaus ja luotettavuus. Nämä koneet on suunniteltu erityisesti aloille, joilla vaaditaan suuria tuotantovolyymeja ja lyhyitä sykliaikoja, kuten elektroniikka- ja autoteollisuuden komponenttivalmistukseen. Rakenteen lähtökohtana on ollut luoda kompakti mutta järeä työstöympäristö, joka kestää jatkuvaa suurnopeusliikettä tarkkuuden kärsimättä.
Koneen perusta on erittäin vankka ja vakautettu valuratarunkorakenne, joka tarjoaa tuen nopeille kiihtyvyyksille. Matalan painopisteen muotoilu ja laadukkaat lineaaritarkkuusjohteet vaimentavat tehokkaasti värinöitä, joita syntyy nopea tahtiin tapahtuvista pikaliikkeistä ja suuren dynaamisen kuormituksen työstövaiheista. Järeä rakenne estää rungon vääntymisen ja lämpömuodonmuutokset pitkien työjaksojen aikana.
Tekninen suorituskyky ja innovaatiot
Z-sarjan sydän on suoravetokara, joka saavuttaa malliversiosta riippuen jopa 24 000 rpm kierrosnopeuden. Suora kytkentä moottoriin minimoi tehohäviöt sekä värinät. BBT30-kartiota hyödyntävä kara on optimoitu erityisesti nopeisiin poraus- ja kierteitystapahtumiin, joissa karan kiihtyvyys ja jarrutusnopeus ovat kriittisiä tekijöitä. Työkalunvaihdoista vastaa nopea automaattinen työkalunvaihtaja (ATC), joka tarjoaa jopa 26 työkalupaikan kapasiteetin. Vaihtajan mekaaninen rakenne takaa vähäisen huoltotarpeen ja korkean toimintavarmuuden.
Tarkkuuden varmistamiseksi akseleilla käytetään tukevaa kuularuuvisysteemiä, laadukkaita laakerointeja sekä suurta tarkkuutta tukevia. Tämä tekninen ratkaisu eliminoi aksiaalisen välyksen ja hallitsee lämpölaajenemista, mikä pitää paikannustarkkuuden vakiona koko työpäivän ajan. Ohjausjärjestelmänä voidaan hyödyntää teollisuusstandardien mukaisia FANUC 0i MF- tai SIEMENS 828D -ohjauksia. Lisäksi työstössä voidaan käyttää karanläpijäähdytystä. Tehokas lastunhallinta on integroitu osaksi koneen runkoa: takaosan tiivis lastunkuljettaja ja jyrkät suojapellit ohjaavat lastut sekä leikkuunesteen pois työstötilasta. Gremat Z-sarja on teknisesti kypsä ratkaisu, joka yhdistää pienen lattiapinta-alan tarpeen ja poikkeuksellisen suuren tuotantokapasiteetin.
Tutustu myös:
https://rensi.fi/tuotteet/ohjelmistot/edgecam/edgecam-cam-ohjelmisto/
| Ominaisuus | Yksikkö | Z540 | Z640 |
| Pöydän koko | mm | 600 × 400 | 700 × 420 |
| Pöydän maksimikuormitus | kg | 250 | 300 |
| T-ura (leveys × määrä × väli) | mm | 14 × 3 × 100 | 14 × 3 × 120 |
| X-akselin liike | mm | 500 | 610 |
| Y-akselin liike | mm | 400 | 410 |
| Z-akselin liike | mm | 300 | 350 |
| Karan pää pöydästä | mm | 155–455 | 150–500 |
| Karan keskiö pylvääseen | mm | 465 | 459 |
| Syöttönopeus | mm/min | 20000 | 20000 |
| Pikaliike X/Y/Z | m/min | 48 | 60 |
| Karan tyyppi | BT30 | BT30, *BT40 | |
| Karan käyttötapa | Suoraveto | Suoraveto | |
| Karan pyörimisnopeus | rpm | 12000, *20000 | 24000, *20000, *12000 |
| Moottorin teho (S6 15% / S6 25% / S1) | kW | 7.5 / 5.5 / 3.7, *11 / 7.5 / 5.5 | 7.5 / 5.5 / 3.7, *11 / 7.5 / 5.5 |
| Työkalunvaihtajan tyyppi | Tarrainvarsi | Tarrainvarsi | |
| Työkalunvaihtajan kapasiteetti | 21 | 21, *20, *26 | |
| Työkalun maksimipaino | kg | 3 | 3, *5 |
| Työkalun maksimipituus | mm | 250 | 250 |
| Ulkomitat | mm | 1800 × 2600 × 2310 | 1860 × 2620 × 2350 |
| Paino (noin) | kg | 2900 | 4300 |
Nopea Clam-type-työkalunvaihtaja
Korkean suorituskyvyn Clam-type-työkalunvaihtaja mahdollistaa äärimmäisen nopeat vaihdot ja minimoi hukka-ajan. Yksinkertainen mutta luotettava mekaaninen rakenne takaa tarkan ja toistettavan työkalunvaihdon, mikä on elintärkeää suuren volyymin sarjatuotannossa, missä jokainen sekunti vaikuttaa tuotantoprosessin kokonaistehokkuuteen.
Korkean suorituskyvyn kara
Koneisiin on saatavilla suoraveto kara. Valittavissa on optimaalinen yhdistelmä nopeutta ja vääntöä eri kartiokoolla, mikä varmistaa maksimaalisen tehokkuuden ja tarkkuuden niin hienomekaniikassa kuin vaativassa raskaassa lastuamisessa koko kierrosalueella.
Laaja työstötila
Koneen avara sisärakenne on optimoitu helppoon kappaleiden lataamiseen ja huollettavuuteen. Jyrkät suojapellit ja tehokas huuhtelujärjestelmä ohjaavat lastut nopeasti kuljettimeen, mikä estää lämmön kerääntymisen, parantaa käyttömukavuutta ja mahdollistaa kookkaiden kiinnittimien esteettömän käytön tehokkaassa tuotannossa.
