Viisteputkilaseri TG
Monipuolinen ratkaisu putkien katkaisuun, mahdollistaa lyhyidenkin loppupätkien tehokkaan leikkaamisen ja tukee useita putkiprofiileja. Soveltuu erinomaisesti erikoistyöstöihin ja vaativiin ympäristöihin.
Viisteputkilaseri TG
G-Weike TG viisteputkilaseri on vaativaan teollisuuskäyttöön suunniteltu putkenleikkauskone, joka on varustettu suorituskykyisellä 240 mm:n neliömäisellä istukalla. Laitteiston järeä mekaaninen rakenne mahdollistaa korkean kuormituskantavuuden, sillä yksi putki voi painaa jopa 300 kg. Järjestelmä on varustettu täysin uudella pneumaattisella istukkajärjestelmällä, joka varmistaa optimaalisen ja luotettavan kiinnityksen työstön aikana.
Materiaalihyöty ja perämateriaalin optimointi
Koneen keskeisenä etuna on kyky käsitellä minkä tahansa pituisten putkien erittäin lyhyttä loppuosaa siirtämällä etuistukkaa. Lyhyin mahdollinen, vain 100 mm:n perämateriaali (lyhyt häntäpala) saavutetaan etu- ja takaistukan tehokkaalla yhteiskiinnityksellä. Tämä tekninen ratkaisu poistaa perinteisen ongelman, jossa viimeinen työkappale puristuu yhdellä istukalla pitkän materiaalin käsittelyn aikana, mikä on aiemmin estänyt työkappaleen painumisen hallinnan ja käsittelyn.
Monipuolisuus ja viisteleikkaus
G-Weike viisteputkilaseri TG tarjoaa erinomaisen geometrisen joustavuuden, sillä laitteella voidaan leikata useimpia epäsäännöllisiä profiileja, kuten pyöreitä, neliömäisiä, suorakaiteen muotoisia sekä elliptisiä putkia. Monimutkaisten liitosten ja hitsausvalmistelujen helpottamiseksi koneessa on valmius 0–45° bevel cutting -ominaisuuteen eli edistykselliseen 5-akseliseen leikkaukseen.
| Malli | GA6024TG (Levy + Putki) |
| Työalue (Levy) | 6000 mm x 2500 mm |
| Putken pituus | 6000 mm |
| Putken halkaisija | 20 mm – 240 mm (Pyöreä/Neliö) |
| Laserteho | 1 kW – 12 kW (valittavissa) |
| Paikoitustarkkuus | ±0.03 mm |
| Maksiminopeus (X/Y) | 120 m/min |
| Maksimikiihtyvyys | 1.5 G |
| Istuimen pyörimisnopeus | 150 r/min |
| Viisteleikkuu | 45° |
Korkean hyötysuhteen viisteleikkaus

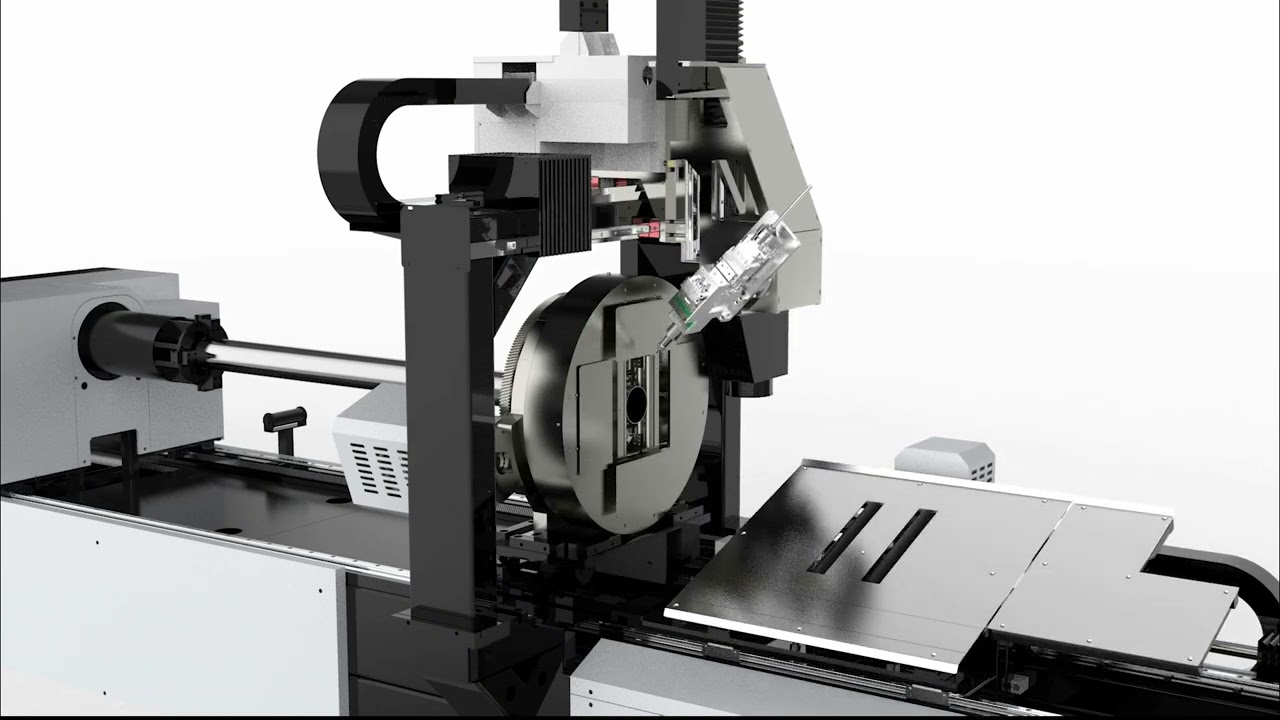

Laser on varustettu ammattimaisella viisteleikkauspäällä, se tukee nopeaa 0-45 asteen viisteen leikkaamista, mikä yksinkertaistaa putkien hitsausprosesseja. Seurantatuki parantaa leikkauksen vakautta ja tarkkuutta sekä ratkaisee muodonmuutosongelman pitkien putkien leikkaamisen aikana
Purkuteline
Purkutelineen kaltevuuskulma on 25° ja leikatut materiaalit putoavat automaattisesti valmiin tuotteen keräyslaatikkoon.
Suuri kuormankantokyky ja laaja kiristysalue
Kone on varustettu tehokkaalla pneumaattisella nelileukaisella istukalla (Ø240 mm), joka tarjoaa laajan kiristysalueen erikokoisille putkille ja profiileille. Istukka mahdollistaa varman ja tarkan kiinnityksen myös raskaammille materiaaleille.
Maksimikantavuus on jopa 300 kg, mikä takaa vakaan ja turvallisen työstön myös suurikokoisille ja painaville kappaleille.
Parempi tarkkuus kapealle putkelle
Seurantatukimoduuli ottaa ylös ja alas + vasemmalle ja oikealle suunnat tukeakseen putkea samanaikaisesti, jotta hoikka putki kiinnittyy tiukemmin.
Optio – Täysautomaattinen lastaus- ja purkulaite
Tämä valinnainen täysautomaattinen lastaus- ja purkulaitteisto tehostaa materiaalin käsittelyä putkilaserleikkauksessa. Kun koneeseen syötetään raakaputkia, laite automaattisesti ottaa yksittäiset putket varastosta, syöttää ne laserleikkausyksikköön ja poistaa valmiit leikkuutavarat ilman manuaalista työtä. Ratkaisu sopii suurien sarjojen tuotantoon ja vähentää työntekijän kuormitusta sekä materiaalinkäsittelyaikaa.
Optio – Puoliautomaattinen lastaus
Tämä puoliautomaattinen lastausmoduuli helpottaa putkien syöttöä laserleikkuriin niin, että operointi on nopeampaa ja ergonomisempaa kuin täysin manuaalinen käsittely. Laite tukee putkien tasaista syöttöä ja vähentää manuaalisen ponnistelun tarvetta, mutta vaatii käyttäjältä edelleen valvontaa tai apua materiaalin asettelussa. Erinomainen kompromissi tehokkuuden ja kustannusten välillä tuotantoympäristöissä, joissa ei tarvita täysin automaattista ratkaisua.
