Tehokkaat Ratkaisut Teollisuuden Tarpeisiin
CNC-työkalujyrsin
Vankka ja monipuolinen ratkaisu pienten sarjojen ja yksittäiskappaleiden jyrsintehtäviin. Käyttäjäystävällinen ohjelmisto ja sekä manuaali- että automaattitoiminnot tekevät siitä ihanteellisen työpajakäyttöön.
Joustavaa CNC-tarkkuutta työkalunvalmistukseen

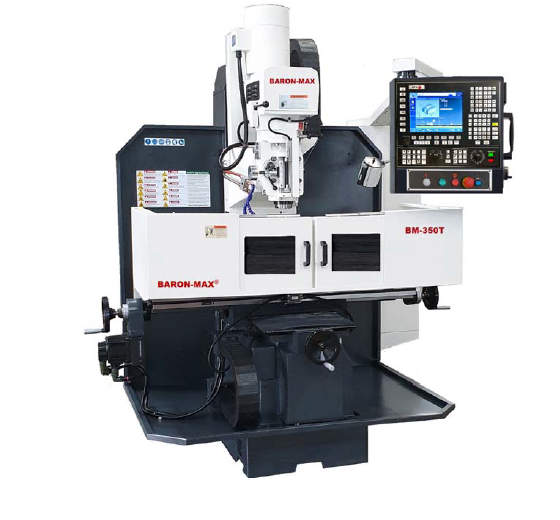

Baron Max BM sarjan CNC työkalujyrsinkoneet on kehitetty vastaamaan nykyaikaisen konepajaympäristön monipuolisia tarpeita, joissa korostuvat joustavuus, tarkkuus ja helppokäyttöisyys. Nämä bed mill tyyppiset koneet tarjoavat optimaalisen ratkaisun erityisesti työkalunvalmistukseen, prototyyppien rakentamiseen sekä piensarjatuotantoon, missä perinteisen manuaalikoneen käytettävyys halutaan yhdistää CNC ohjauksen tuomaan tehokkuuteen ja toistettavuuteen. Koneiden vankka Meehanite valurautarunko takaa erinomaisen dynaamisen jäykkyyden ja värinänvaimennuksen, mikä on välttämätön edellytys korkealuokkaiselle pinnanlaadulle ja tarkalle mittapysyvyydelle vaativissakin jyrsintäoperaatioissa.
Mekaaninen laatu ja edistyksellinen ohjausteknologia
Koneiden tekninen suorituskyky perustuu huolellisesti viimeisteltyihin yksityiskohtiin, kuten karkaistuihin ja hiottuihin johteisiin, jotka on päällystetty Turcite B materiaalilla kitkan minimoimiseksi ja tasaisen liikkeen varmistamiseksi. BM sarjan monipuolisuus korostuu erityisesti sen karavaihtoehdoissa, joissa valittavissa on joko manuaalisella quill toiminnolla varustettu pää tai raskaaseen työstöön tarkoitettu kiinteä karapää. Ohjausjärjestelmänä käytettävä Fagor 8058 elite edustaa markkinoiden kärkeä käyttäjäystävällisyydessä, tarjoten graafisen keskusteluohjelmoinnin, joka mahdollistaa monimutkaistenkin ratojen luomisen ilman syvällistä koodiosaamista. Tämä tekee koneesta poikkeuksellisen tehokkaan työkalun pajoille, joissa asetusaikojen minimointi on kriittinen tekijä kilpailukyvyn kannalta.
Kaikki BM sarjan yksilöt läpikäyvät tiukan laadunvalvontaprosessin, johon sisältyvät lasersertifiointi ja Ballbar testaus, jotta jokainen toimitettava kone täyttää tiukimmatkin paikoitustarkkuusvaatimukset. Ergonomisesti sijoitettu ohjauspaneeli ja selkeä työtilan näkyvyys parantavat käyttöturvallisuutta ja helpottavat työstöprosessin valvontaa. Valinnaiset ominaisuudet, kuten automaattiset työkalunvaihtajat ja erilaiset karanopeusvaihtoehdot, mahdollistavat koneen räätälöinnin tarkasti asiakkaan spesifien tuotantotarpeiden mukaan. Baron Max BM sarja ei ole pelkkä jyrsinkone, vaan pitkäikäinen investointi, joka yhdistää mekaanisen kestävyyden ja digitaalisen tarkkuuden tavalla, joka nostaa pienten ja keskisuurten konepajojen tuotantokapasiteetin uudelle tasolle säilyttäen samalla käsityötaidon vaatiman tuntuman työstöön.
| Tekniset tiedot | BM-420T | BM-460T | BM-560T | BM-600T |
| Pöydän koko (mm) | 305 x 1520 | 400 x 1370 | 420 x 1600 | 450 x 1800 |
| X-liike (pitkittäis) | 1000 mm | 1000 mm | 1300 mm | 1500 mm |
| Y-liike (poikittais) | 500 mm | 510 mm | 630 mm | 630 mm |
| Z-liike (pysty) | 550 mm | 560 mm | 610 mm | 610 mm |
| Karan teho | 5 HP | 7.5 HP | 7.5 HP | 7.5 HP |
| Karan nopeus | 60 – 4200 rpm | 60 – 4500 rpm | 60 – 4500 rpm | 60 – 4500 rpm |
| Karan kartio | NT40 | NT40 | NT40 | NT40 |
| Pään kääntö (oikea/vasen) | ± 90° | ± 90° | ± 90° | ± 90° |
| Maks. pöytäkuorma | 350 kg | 850 kg | 1200 kg | 1200 kg |
| Koneen paino (n.) | 2300 kg | 3200 kg | 3800 kg | 4000 kg |
Lataukset
Manuaalinen porakara
Porakara tarjoaa ensiluokkaista tunnokkuutta manuaaliseen poraukseen ja kierteitykseen. Sen itsenäinen hienosyöttö mahdollistaa nopeat asetusmuutokset ja tarkan työstötuntuman, mikä yhdistää perinteisen koneistuksen joustavuuden ja modernin CNC-ohjauksen tehokkuuden vaativissa yksittäiskappaleiden valmistusprosesseissa.
Suorituskykyinen ja tarkka pääkara
BM-sarjan kara on valmistettu ensiluokkaisesta seostetusta teräksestä ja tasapainotettu dynaamisesti värinättömän käynnin varmistamiseksi. Korkealaatuiset P4-tarkkuuslaakerit ja tehokas voimansiirto takaavat suuren vääntömomentin sekä pysyvän tarkkuuden vaativassa jyrsinnässä, porauksessa ja kierteityksessä kaikilla nopeusalueilla.
Tarkka ja välyksetön kaksoismutteri
Koneen X- ja Y-akseleilla käytetään esijännitettyjä kaksoismuttereita, jotka eliminoivat välyksen (backlash) ja takaavat erinomaisen paikoitustarkkuuden. Tämä rakenne varmistaa tasaisen liikkeen ja korkean jäykkyyden, mikä on kriittistä vaativassa jyrsinnässä, jossa vaaditaan toistettavuutta ja tarkkoja toleransseja.
Fagor-ohjaus
Kone on varustettu edistyksellisellä Fagor-ohjauksella, joka yhdistää graafisen keskusteluohjelmoinnin ja perinteisen ISO G-koodin. Selkeä käyttöliittymä mahdollistaa monimutkaisten koneistusratasarjojen nopean luomisen ilman syvällistä ohjelmointiosaamista, mikä minimoi asetusajat ja maksimoi tuotannon tehokkuuden.
