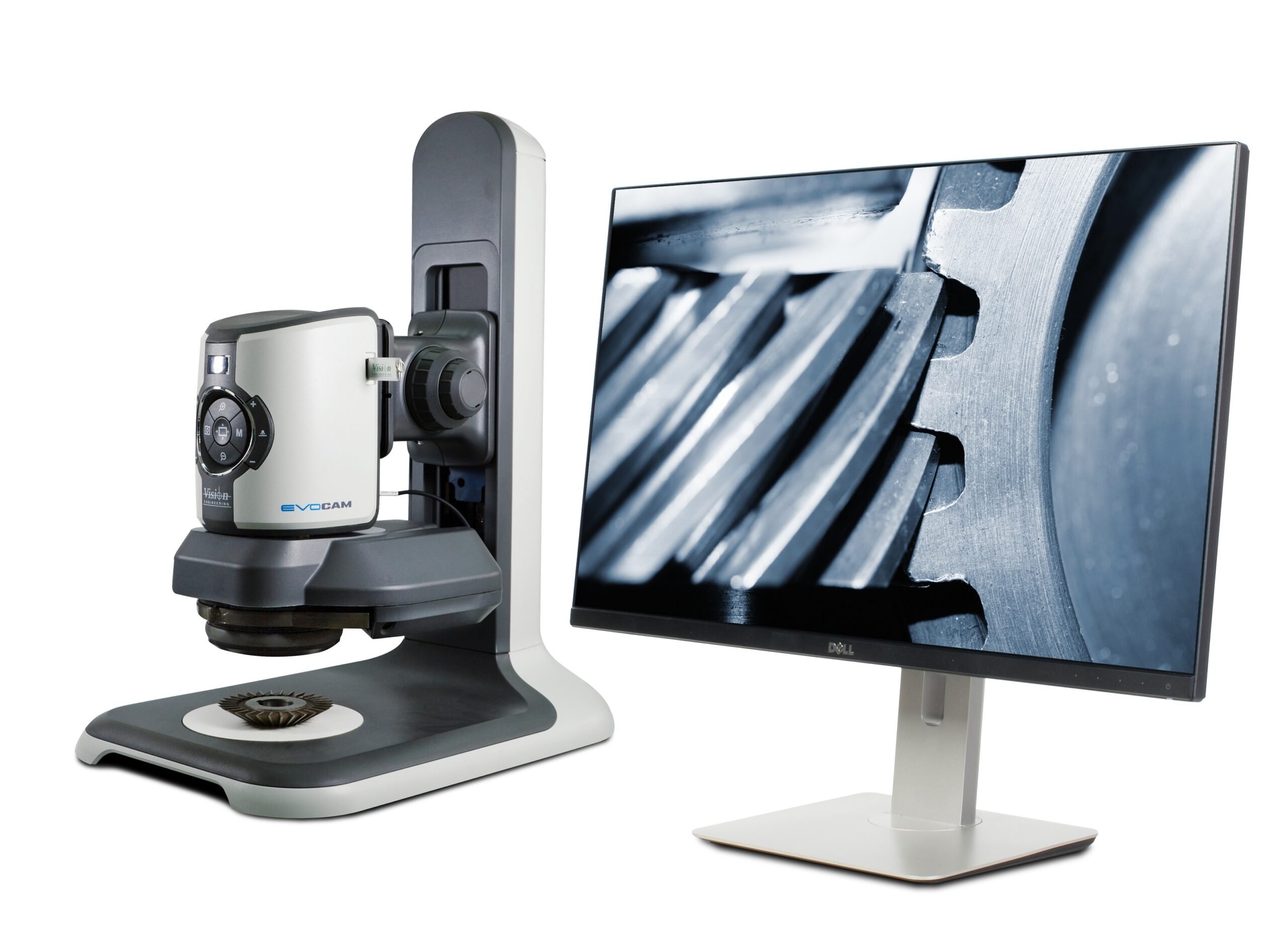

EVO Cam II
Tarkka digitaalinen mikroskooppi mahdollistaa jopa 750x suurennoksen ja tarjoaa laadukkaan kuvan sekä langattoman tiedonsiirron. Monitarkennus ja pyörivä katselukulma helpottavat tarkastusta.
Suuren tarkkuuden digitaalinen mittalaite
Vision Engineeringin kehittämä EVO Cam II on edistyksellinen, korkearesoluutioinen digitaalinen mikroskooppi, joka on suunniteltu vastaamaan vaativimpien teollisuusympäristöjen tarpeisiin. Se yhdistää poikkeuksellisen kuvanlaadun, intuitiivisen käytettävyyden ja monipuoliset konfigurointimahdollisuudet, mikä tekee siitä erinomaisen työkalun laadunvalvontaan, tarkastukseen ja dokumentointiin. Laite tarjoaa Full HD -tasoista videokuvaa 1080p-resoluutiolla ja 60 kuvan sekuntinopeudella, mikä takaa viiveettömän ja kristallinkirkkaan live-näkymän ilman liike-epäterävyyttä. Tämä on erityisen kriittistä nopeissa tarkastustehtävissä ja tarkkuutta vaativissa kokoonpanotöissä, joissa pienimmätkin yksityiskohdat on voitava havaita välittömästi.
Mikroskoopin tehokas 30:1 optinen zoom ja jopa 725-kertainen maksimisuurennus mahdollistavat saumattoman siirtymisen laajoista yleisnäkymistä äärimmäisen tarkkoihin yksityiskohtiin. EVO Cam II on varustettu nopealla automaattitarkennuksella, joka pitää kohteen terävänä koko zoom-alueella, mutta käyttäjä voi tarvittaessa siirtyä myös täysin manuaaliseen hallintaan. Järjestelmän älykkäät ominaisuudet, kuten focus stacking, mahdollistavat korkeiden komponenttien kuvaamisen siten, että koko kohde on terävä lattiasta kattoon, ylittäen perinteisen syväterävyyden rajoitteet.
Käyttömukavuus on nostettu keskiöön integroimalla laitteeseen suora tallennusmahdollisuus USB-muistitikulle, mikä poistaa tarpeen erilliselle tietokoneelle monissa työvaiheissa. Ammattimaista tarkastustyötä helpottavat myös laitteen sisäiset mittatyökalut, kuten virtuaaliset työntömitat ja muokattavat mittaruudukot, jotka mahdollistavat tarkat mittaukset suoraan näytöltä. Lisäksi kymmenen ohjelmoitavaa esiasetusta sallivat käyttäjän tallentaa ja palauttaa optimaaliset asetukset eri kohteille, mikä nopeuttaa työskentelyä merkittävästi ja varmistaa johdonmukaisuuden eri käyttäjien välillä.
Valaistus on optimoitu kahdeksanpisteisellä LED-rengasvalolla, joka tuottaa varjotonta ja luonnollista valoa kohteen pinnalle. Lisävarusteena saatava ainutlaatuinen 360 astetta pyörivä katselupää tarjoaa mahdollisuuden tarkastella komponentteja viistosti eri kulmista ilman, että itse näytettä tarvitsee liikuttaa, mikä on korvaamaton ominaisuus esimerkiksi piirilevyjen juotosten tai hienomekaanisten osien tarkastuksessa. EVO Cam II ei ole ainoastaan teknisesti ylivertainen instrumentti, vaan se on ergonominen kokonaisuus, joka vähentää käyttäjän rasitusta ja parantaa tuottavuutta modernissa tuotantoympäristössä.
Valmistajan sivut:
| Linssivaihtoehdot | |||||
|---|---|---|---|---|---|
| Linssi | 0.45x | 0.62x | 1.0x | 1.5x | 2.0x |
| Suurennusalue | 2.3x – 68x | 3.1x – 93.7x | 5x – 151.2x | 7.6x – 226.8x | 10x – 302.4x |
| Työalue | 6.30″(160mm) | 4.17″ (106mm) | 3.35″ (85mm) | 1.69″ (43mm) | 1.14″ (29mm) |
| Näköalue max. suurennuksella | 0.31″ x 0.17″ (7.8mm x 4.2mm) | 0.22″ x 0.12″ (5.5mm x 3.1mm) | 0.14″ x 0.08″ (3.5mm x 2mm) | 0.09″ x 0.05″ (2.3mm x 1.2mm) | 0.06″ x 0.04″ (1.5mm x 1mm) |
| Filter thread | 49mm | 55mm | 49mm | None | None |
Laajakuvaobjektiivit
Laajakuvalinssit suurempien objektien laaduntarkkaluun, heijastamattomalla pinnalla ja kierre kameranpäällyksille.
| Laajakuvaobjektiivit | ||
|---|---|---|
| Linssi | 4 diopter | 5 diopter |
| Suurennus | 1.75x – 51.4x | 2.1x – 65.5x |
| Työalue | 9.65″ (245mm) | 7.76″ (197mm) |
| Näköalue max. suurennuksella | 0.39″ x 0.22″ (10mm x 5.5mm) | 0.31″ x 0.18″ (8mm x 4.5mm) |
| Filter thread | 52mm | 52mm |
Kamera
Suuren tarkkuuden kamera mahdollistaa laajemmat laaduntarkkailumenetelmät, kuin perinteiset mikroskoopit.
| Kameran tiedot | |
|---|---|
| Kameran Zoomi | 30x optinen; 12x digitaalinen |
| Kameran resoluutio | Full-HD 1080p, 1920 x 1080, 1/2.8″ CMOS |
| Ruudunpäivitysnopeus | 50fps & 60fps (vaihdettava) |
| Tarkennus | Automaattinen ja manuaalinen tarkennus |
| Liitännät | HDMI & USB 3.0 |
| Tiedostopääte | .png |
Lataukset
▶
▶
▶

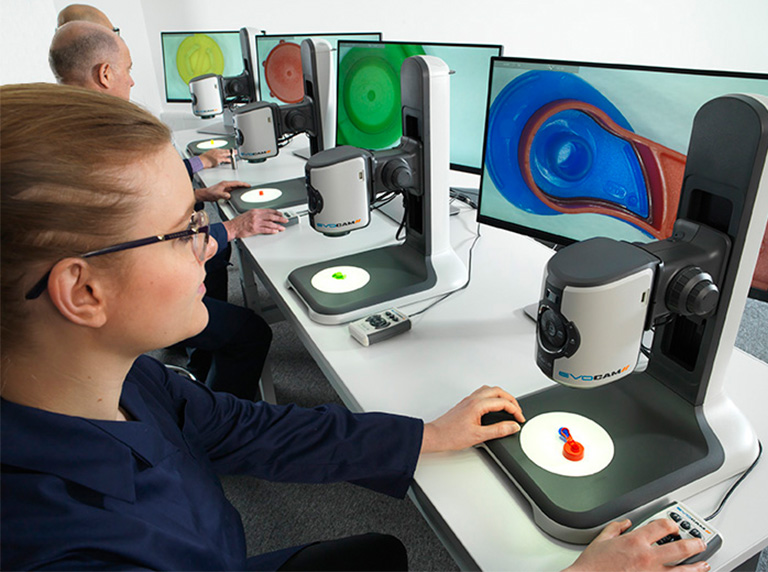

Maksimoi tarkkuus ja nopeus laadunvalvonnassa
EVO Cam tekee monimutkaisten osien mittaamisesta tehokasta ja vaivatonta. Voit hyödyntää työssäsi joustavia näyttömaskeja tai tarkkoja pisteestä pisteeseen -mittauksia juuri tarpeesi mukaan. Laitteen yleisnäkymätoiminto auttaa löytämään oikean kohdan nopeasti, ja kuvavertailun avulla peilaat näytettä helposti referenssikuviin tai merkintöihin.
Mikroskoopin todellinen älykkyys piilee sen kalibroinnissa: kerran tallennetut asetukset säilyvät tarkkoina koko zoom-alueen läpi. Tämä poistaa turhat välivaiheet ja tarpeen jatkuvalle uudelleenkalibroinnille, vaikka tarkastelisit eri kokoisia yksityiskohtia peräkkäin. EVO Cam on ammattilaisen valinta, kun tavoitteena on virheetön lopputulos ja sujuva työnkulku.

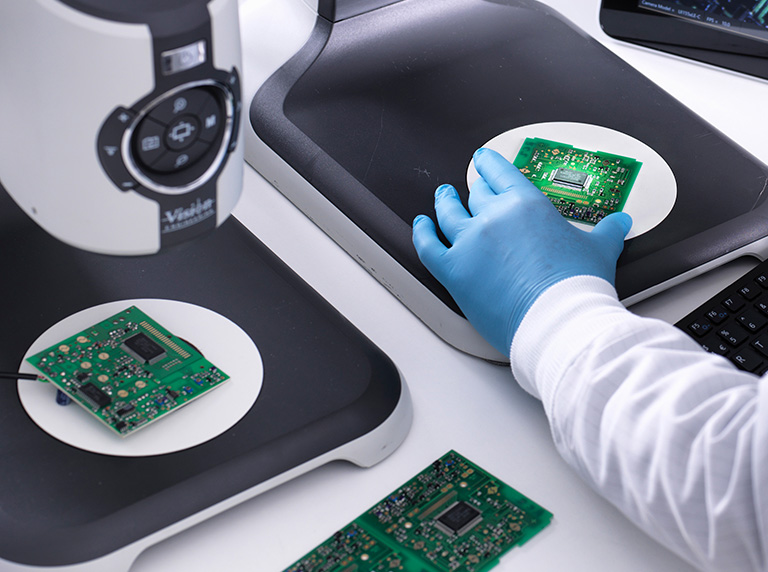

Vaivaton kuvien tallennus ja jakaminen
Tallenna korkearesoluutioisia kuvia yhdellä napin painalluksella suoraan USB-muistitikulle, langattomasti tai tietokoneelle. Helpot tallennus- ja jakamistoiminnot tehostavat tiimin yhteistyötä, raportointia ja koulutusta. EVO Camin avulla laadukas dokumentointi on nopeampaa kuin koskaan, mikä tekee tiedon välittämisestä saumatonta ja ammattimaista.
Yksinkertainen ja intuitiivinen käyttökokemus
EVO Cam on käyttövalmis vain muutamassa minuutissa. Kytke virta päälle ja voit välittömästi aloittaa Full HD -kuvien tarkastelun sekä tallentamisen. Laitteen selkeät näytöllä näkyvät ohjaimet ja useat kielivaihtoehdot takaavat, että sen käyttö onnistuu vaivatta ilman pitkää koulutusta. EVO Cam on suunniteltu sujuvoittamaan työpäivääsi heti ensimmäisestä hetkestä alkaen.
Räätälöity ratkaisu juuri sinun tarpeisiisi
Personoi EVO Cam vastaamaan tarkasti työympäristösi vaatimuksia kattavan lisävarustevalikoiman avulla. Ainutlaatuinen 360 astetta pyörivä katselupää mahdollistaa kohteen tarkastelun eri kulmista, ja focus stacking -toiminto varmistaa, että korkeatkin kappaleet pysyvät terävinä kauttaaltaan. Valittavana on myös UV-rengasvalo, läpivalaisualustat sekä laaja valikoima suodattimia vaativampia kohteita varten.
Lisäämällä järjestelmään kelluvan mittapöydän saat työhön äärimmäistä tarkkuutta ja hallittavuutta. Kun tähän yhdistetään monipuolinen jalustavalikoima, EVO Cam muuntuu täydelliseksi työkaluksi mihin tahansa sovellukseen. Luo kokonaisuus, joka tukee parhaiten juuri sinun ammattitaitoasi.
Ergo stand
A = 280mm. B = 420mm. C = 515mm.
- Kooltaan pieni jalusta, joka tarjoaa erittäin vakaan tukialustan laaduntarkkailulle
- Kelluvan alustan ansiosta herkkien kappaleiden laaduntarkkailu nopeasti ja helposti.
Double-arm boom stand
- Jalusta pitkällä varrella.
- Helppo säätää ja erittäin tukeva mikroskooppi
- Vaihtoehtoina pöytäkiinnitys tai erillisellä jalustalla oleva malli.
Multi-axis stand
- Tarkka ja kestävä. Jalusta teollisuuteen, missä suuri mitta-alue on tarpeen
- Integroitu kaasujousi, mikä mahollistaa nopean ja helpon jalustan säädön.
- Vaihtoehtoina pöytäkiinnitys tai erillisellä jalustalla oleva malli.
Articulated arm stand
- Suunniteltu työtehtäviin, missä suuri työalue on iso prioriteetti.
- Monen pistee kiinnitys mahdollistaa tarkan asettelun työalueella.
Single-arm boom stand
A = 278mm. B = 587mm – 625mm. C = 485mm. D = 220mm max. E = 430mm max.
- Suuren tarkkuuden ”Boom” jalusta, mikä tarkaa suuren tarkkuuden ja vakauden
- Edullinen ratkaisu tarkkaan mittaukseen painavan jalustan kanssa.
