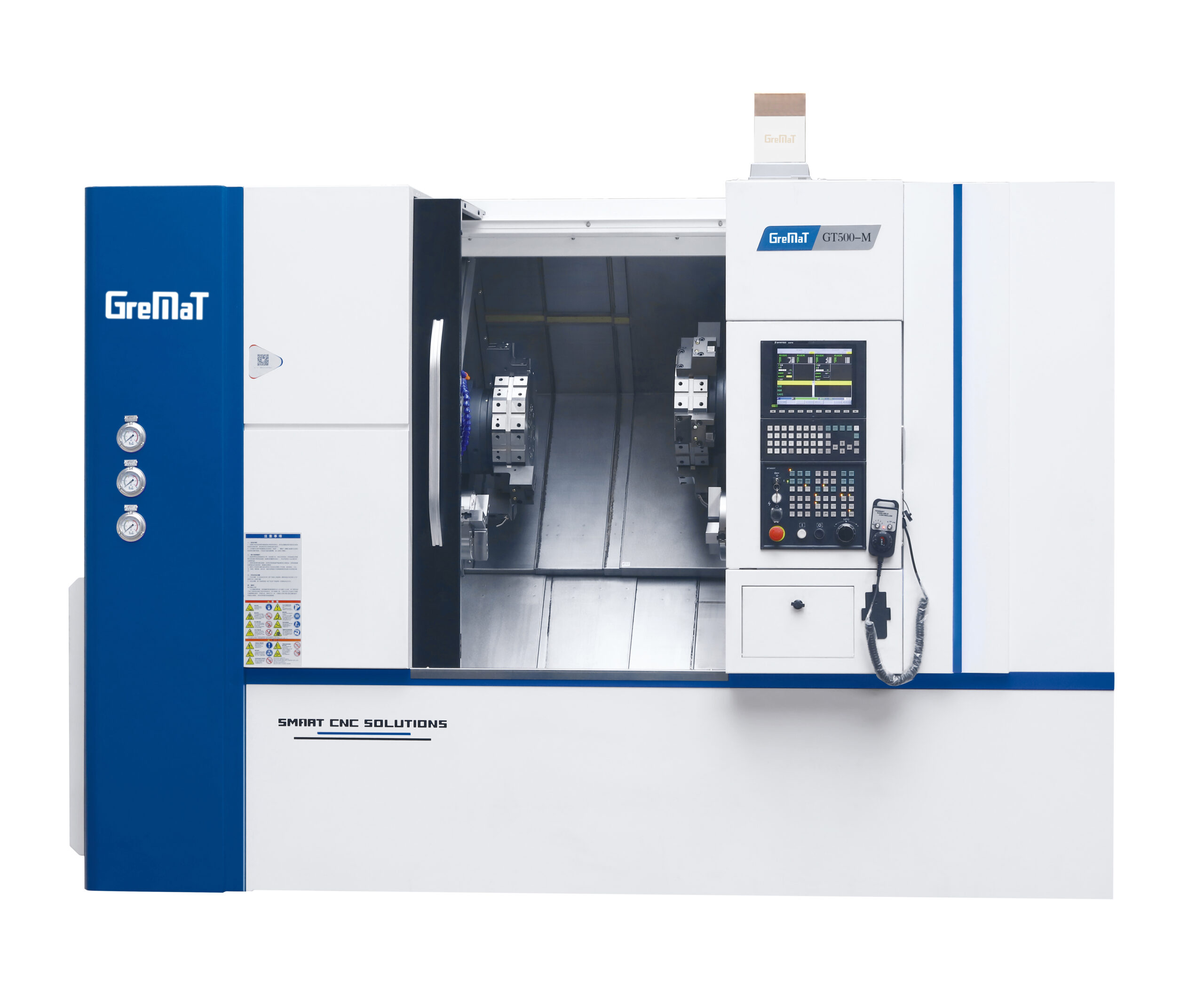

Kaksikanavainen sorvauskeskus GT- series
GT-sarjan kaksikanavainen sorvauskeskus tarjoaa ihanteellisen suorituskyvyn monimutkaisten työkappaleiden ja tehokkaan tankokoneistuksen tarpeisiin. Kaksikanavainen koneistusratkaisu mahdollistaa kahden revolverin ja kahden karan työstön samanaikaisesti.
Kaksikanavainen sorvauskeskus: Optimaalinen ratkaisu vaativille työkappaleille ja tankokoneistukseen
GT-sarjan kaksikanavainen sorvauskeskus tarjoaa ihanteellisen suorituskyvyn monimutkaisten työkappaleiden ja tehokkaan tankokoneistuksen tarpeisiin. Sen kaksikanavainen koneistusratkaisu mahdollistaa sen, että kaksi revolveria ja kaksi karaa työstävät osia samanaikaisesti. Tämä pitkälle viedyn automatisoinnin ansiosta raaka-aineet saadaan muunnettua täysin valmiiksi komponenteiksi yhdellä ainoalla asetuksella ja kiinnityksellä, mikä minimoi hukka-ajan ja välivaiheet.
Lämmönhallinta ja jatkuva tarkkuus
Koneen symmetrinen rakenne ja tarkkaan suunniteltu kinematiikka edistävät lämmön poikkeuksellisen tasaista jakautumista rungossa. Tämä tehokas termisen vakauden hallinta ehkäisee lämpölaajenemisesta johtuvia mittamuutoksia, mikä auttaa takaamaan jatkuvan ja luotettavan koneistustarkkuuden pitkienkin tuotantojaksojen aikana.
Tehokas suurnopeustuotanto ja työkalutekniikka

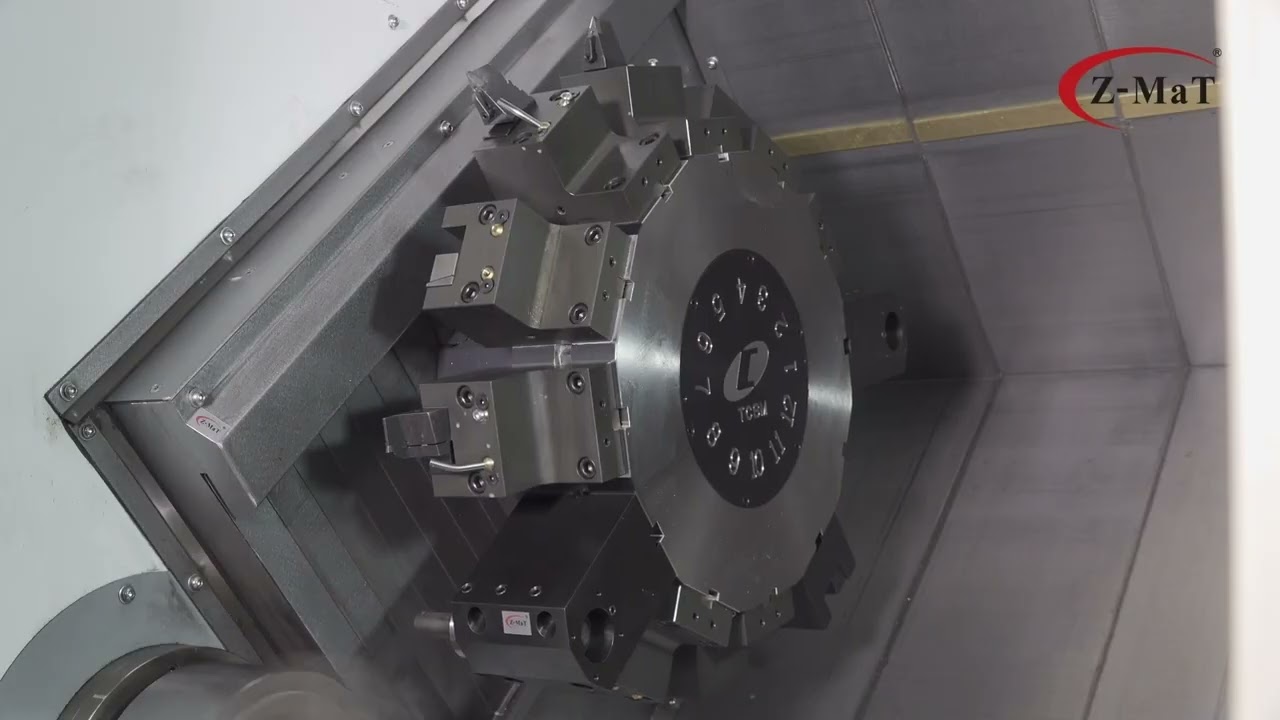

Koneen vakiovarusteluun kuuluva suoravetoinen moottorikara sekä nopea servokäyttöinen revolveri avaavat täysin uusia mahdollisuuksia tankomateriaalien suurnopeustuotantoon. Työkappaleiden varmaan ja voimakkaaseen kiinnitykseen käytetään hydraulista kolmileukaista istukkaa, joka takaa tarkan keskityksen. Työkalujen hallinnasta puolestaan vastaa järeä 12-asemainen BMT-työkalurevolveri, jonka jäykkä liitäntä mahdollistaa vaativatkin jyrsintä- ja porausoperaatiot ilman laadulle haitallisia värinöitä.
Työturvallisuus ja integroidun automaation tuki
Käyttöturvallisuudesta ja siististä työympäristöstä huolehtii täydellinen, tiivis suojakate, joka pitää lastut ja roiskeet visusti koneen sisäpuolella. Työskentelyalueen optimaalisen näkyvyyden takaa kirkas työvalo, ja koneen ajantasaisesta tilasta viestii selkeä kolmivärinen hälytysvalo. Kokonaisuuden viimeistelevät pitkälle integroidut, automaattiset voitelu- ja jäähdytysnestejärjestelmät, jotka optimoivat koneen elinkaarta ja varmistavat katkeamattoman prosessivarmuuden.
| Kategoria | Tekninen tieto | Yksikkö | GT500 | GT500-M | GT500-MY |
| Kapasiteetti | Istukan koko | tuuma | 8″ | 8″ | 8″ |
| Maks. pyörintähalkaisija johteilla | mm | Φ260 | Φ260 | Φ260 | |
| Työkappaleen maks. pituus | mm | 300 | 300 | 300 | |
| Maks. sorvaushalkaisija | mm | Φ210 | Φ210 | Φ210 | |
| Kara & vastakara | Karan reikä | mm | Φ66 | Φ66 | Φ66 |
| Läpimenoreiän maks. halkaisija | mm | Φ52 | Φ52 | Φ52 | |
| Karan pää | tyyppi | A2-6 | A2-6 | A2-6 | |
| Karan pyörimisnopeus | rpm | 4000 | 4000 | 4000 | |
| Moottori (S6 15%/S6 25%/S1) | kW | 37/27/18.5 | 37/27/18.5 | 27/18.5/15 | |
| Akselit | X1/X2-akselin liike | mm | 190 | 190 | 190 |
| Z1/Z2-akselin liike | mm | 300 | 300 | 300 | |
| B-akselin liike (alakara) | mm | 720 | 720 | 720 | |
| B-akselin pikaliike | m/min | 25 | 25 | 25 | |
| X1/X2-akselin pikaliike | m/min | 20 | 20 | 20 | |
| Z1/Z2-akselin pikaliike | m/min | 25 | 25 | 20 | |
| Revolverit | Revolveri 1 & 2 asemat | BMT55/12 asemaa | BMT55/12 asemaa | BMT55/12 asemaa | |
| Pyörivän työkalun toiminto | N/A (ei saatavilla) | ER32 | |||
| Ulkosorvaustyökalun varren koko | mm | 25×25 | 25×25 | 25×25 | |
| Borstangon koko (sisäsorvauspuomi) | mm | Φ40 | Φ40 | Φ40 | |
| Y-akselitoiminto | mm | N/A (ei saatavilla) | Lisävaruste | ±50 | |
| Rakenne | Vinonirteen kulma (Slant Bed) | 45° | 45° | 45° | |
| Johdetyyppi | Lineaarinen liike | Lineaarinen liike | Lineaarinen liike | ||
| Muut | Kokonaismitat (P×L×K) | mm | 3100×2000×2250 | 3100×2000×2250 | 3100×2000×2350 |
| Paino (Noin) | kg | 6800 | 7000 | 7300 |
Ohjaus
SL sarja on varustettu suositulla Fanuc ohjauksella. Ohjauspaketti sisältää AICC toiminnon mahdollistaen ”high speed” sorvauksen.
Työkalunvaihto
SL sarjan sorvit on varustettu joko servotoimisella tai hydraulitoimisella työkalunvaihtajalla. Työkalunvaihtajat ovat 8 tai 12 paikkaisia riippuen mallista.
VDI-teknologia
VDI-järjestelmä on pikakiinnitysjärjestelmä jokaiselle työkalulevyssä olevalle työkalunpitimelle. Työkalunvaihdot voidaan tämän ansiosta suorittaa sekunneissa minuuttien sijaan, toisin kuin perinteisellä pultattavalla Block-kiinnitysjärjestelmällä.
Automaattinen työkalunmittaus
Mittavarsi nopeuttaa asetusajot sekunteihin ja poistaa manuaaliset mittausvirheet. Erittäin herkkä kosketusanturi päivittää X- ja Z-akselien työkalukorjaimet automaattisesti suoraan koneen ohjaukseen. Tukeva ja kestävä rakenne takaa tarkan toistotarkkuuden myös vaativassa konepajaympäristössä.
Öljysumuimuri
Tehokas öljysumuimuri puhdistaa CNC-sorvin työstötilan ilmasta haitalliset leikkuunestesumut, aerosolit ja käryt heti työstön aikana. Laite suodattaa poistoilman luotettavasti ja palauttaa erotetun öljyn tai emulsion takaisin sorvin nestetankkiin uusiokäyttöön.
