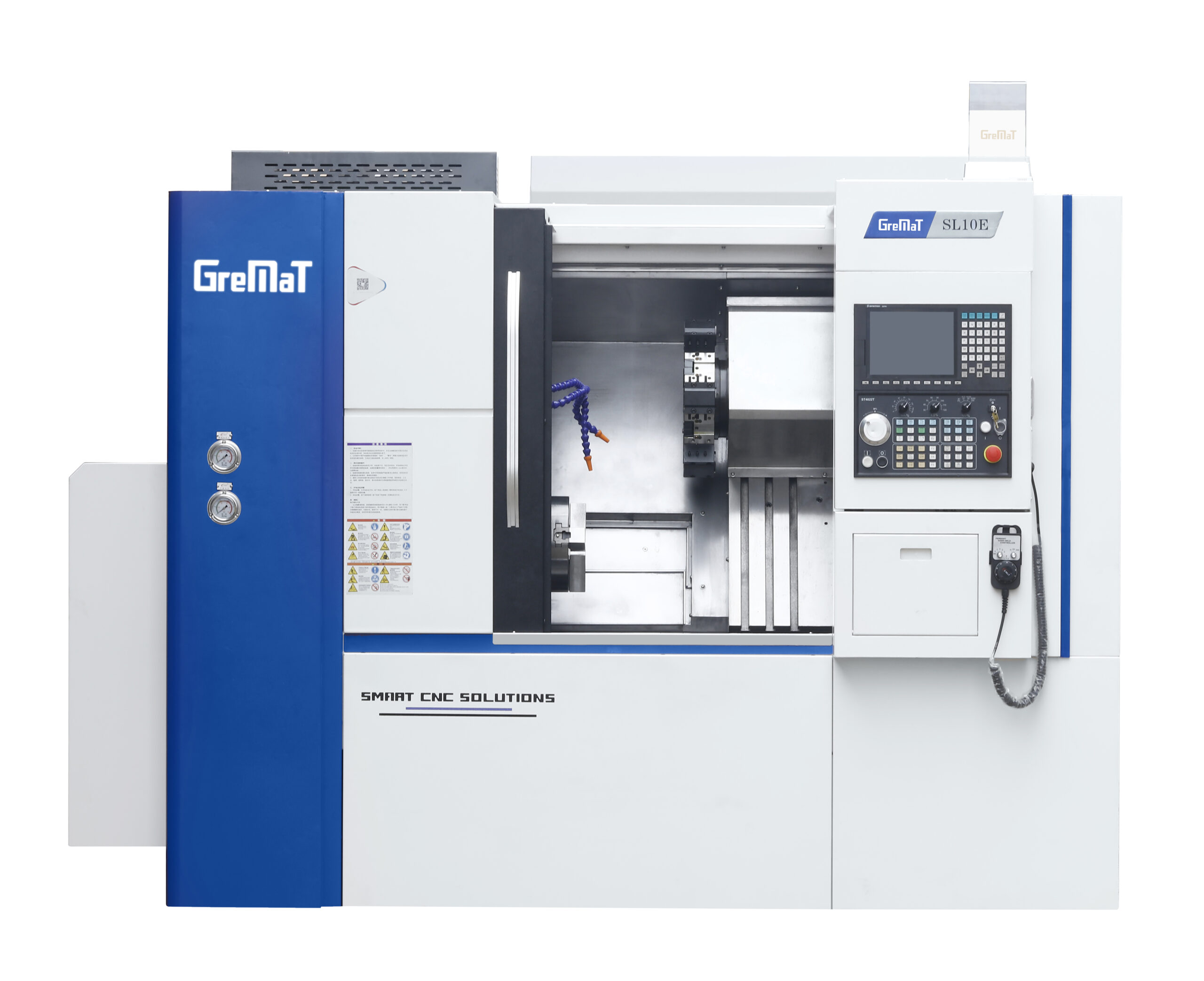

Vinojohteinen sorvi SL-series
SL-sarjan vinojohteinen sorvi tarjoaa erinomaista suorituskykyä ja kustannustehokkuutta erityisesti laippamaisten sekä lyhyiden osien koneistukseen. Tämä mallisto vastaa tehokkuudeltaan kalliimpia vaihtoehtoja, mutta edullisempi hintataso tekee siitä optimaalisen valinnan erilaisiin automaatioratkaisuihin.

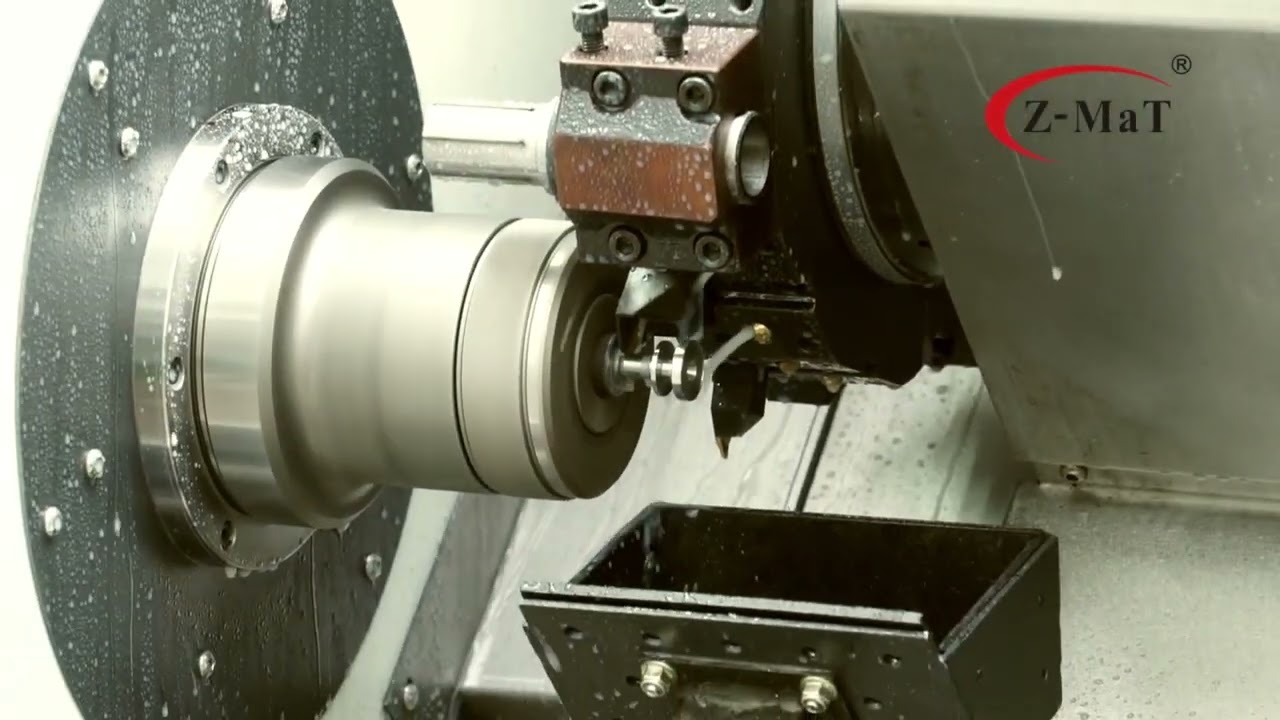

Luotettavaa tehoa lyhyille kappaleille
SL-sarjan vinojohteinen sorvi tarjoaa erinomaista suorituskykyä ja kustannustehokkuutta erityisesti laippamaisten sekä lyhyiden osien koneistukseen. Tämä mallisto vastaa tehokkuudeltaan kalliimpia vaihtoehtoja, mutta edullisempi hintataso tekee siitä optimaalisen valinnan erilaisiin automaatioratkaisuihin.
Vankka rakenne ja monipuolinen työkalujärjestelmä
SL sarjan mallit on varustettu vankalla yksiosaisella valurungolla, joka takaa koneistuksen vakautta ja tarkkuutta. Joustavuutta tuotantoon tuovat revolverin alapuolelle sijoitetut lisätyökalupaikat, joihin voidaan asentaa joko kiinteitä tai pyöriviä työkaluja tarpeen mukaan. Konesarjan perusvarusteluun kuuluu hydraulinen kolmileukaistukka sekä kahdeksanpaikkainen revolveri, jotka varmistavat sujuvan ja varman kappaleenkäsittelyn.
Kehittynyt automaatio ja ylläpito
Koneiden pitkää käyttöikää ja jatkuvaa luotettavuutta tukevat integroidut automaattiset voitelu- ja jäähdytysnestejärjestelmät. Lisäksi sähkökaapin lämmönvaihdin pitää huolen siitä, että elektroniikka toimii optimaalisessa lämpötilassa myös vaativissa ja pitkäkestoisissa tuotantojaksoissa. SL-sarjan vinojohteinen sorvi onkin suunniteltu modernin koneistuksen tarpeisiin, joissa korostuvat tehokas automaatio, helppo ylläpito sekä korkea laatu.
| Kategoria | Ominaisuus | Yksikkö | SL6 | SL8 | SL10E | SL10 | SL12-500 |
| Kapasiteetti | Istukan koko | tuuma | 6″, *8″, *10″ | 8″ | 8″, *10″ | 10″ | 12″, *15″ |
| Kara | Maks. pyörintähalkaisija johteilla | mm | Φ480 | Φ450 | Φ500 | Φ550 | Φ630 |
| Työkappaleen maks. pituus | mm | 250, *350 | 300 | 300, *380 | 450, *600 | 500 | |
| Maks. pyörintähalkaisija luistilla | mm | Φ210 | Φ300 | Φ210 | Φ300 | Φ350 | |
| Karan poraus | mm | Φ55 / *Φ62 / *Φ81 | Φ62 | Φ62 / *Φ75 | Φ86 / *Φ75 | Φ105 / *Φ120 | |
| Läpimenoreiän maks. halkaisija | mm | Φ46 / *Φ52 / *Φ70 | Φ52 | Φ52 / *Φ65 | Φ75 / *Φ65 | Φ91 / *Φ110 | |
| Karan pää | tyyppi | A2-5 / *A2-6 / *A2-8 | A2-6 | A2-6 / *A2-8 | A2-8 / *A2-8 | A2-8 / *A2-11 | |
| Karan pyörimisnopeus | rpm |
4500 / *2000 / *1600
*5000 / *4000 / *2500 |
4000
*2000 |
4000 / *3200
*2000 |
3000 / *3200 | 1800 / *1000 | |
| Akselit | Moottori (S2-30min/S1) | kW | 7.5/5.5, *11/7.5 | 11/7.5 | 11/7.5, *15/11 | 15/11 | 15/11 |
| X-akselin liike | mm | 200 | 250 | 280 | 280 | 250 | |
| Z-akselin liike | mm | 250, *350 | 300 | 300, *380 | 450, *600 | 500 | |
| X/Z pikaliike | m/min | 20/25 | 20 | 20 | 20 | 20 | |
| Revolveri | Keskikorkeus | mm | 63, *80 | 80 | 80 | 100 | 100 |
| Työkalupaikkojen määrä | kpl | 8, *12 | 8, *12 | 8, *12 | 8, *12 | 8, *12 | |
| Työkalun varren koko | mm | 20×20, *25×25 | 25×25, *20×20 | 25×25, *20×20 | 25×25 | 25×25 | |
| Rakenne | Vinon johteen kulma | aste | 35° | 45° | 60° | 35° | 35° |
| Johdetyyppi | LM | LM | LM | LM | LM | ||
| Muut | Ulkomitat (P×L×K) | mm | 2450×1800×1950 | 2500×1750×2100 | 2550×1750×2250 | 3000×1900×2350 | 2910×1900×1910 |
| Paino (noin) | kg | 3100 | 3300 | 3800 | 4400 | 4400 |
Huomautus: ”*” tarkoittaa valinnaista (optio), ”LM” tarkoittaa lineaarijohdetta (linear motion guideway).

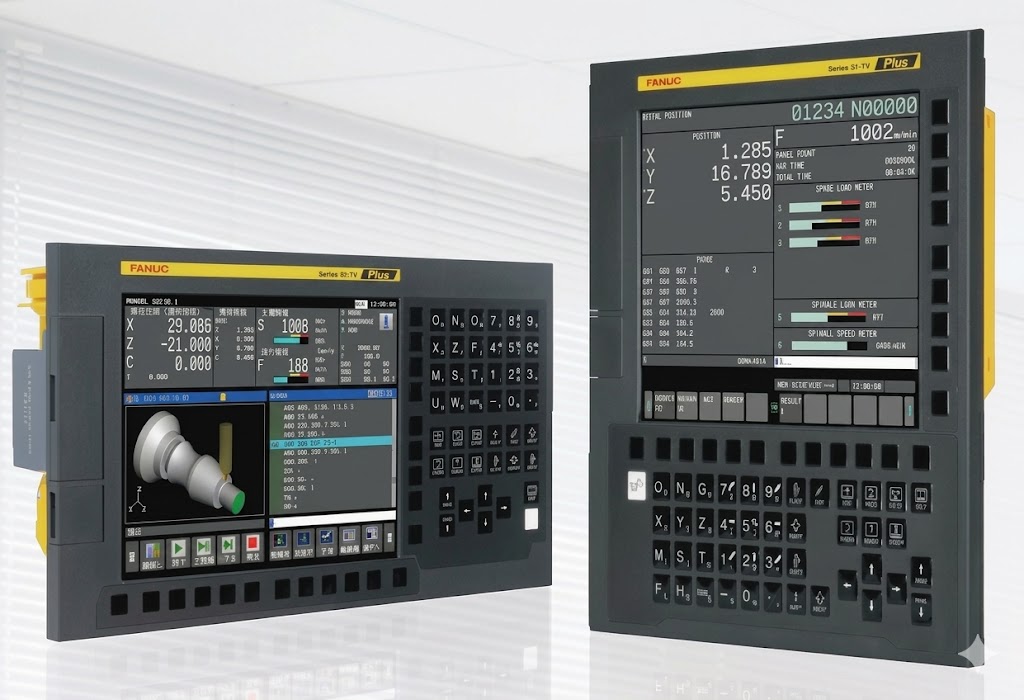

Ohjaus
SL sarja on varustettu suositulla Fanuc ohjauksella. Ohjauspaketti sisältää AICC toiminnon mahdollistaen ”high speed” sorvauksen.
Työkalunvaihto
SL sarjan sorvit on varustettu joko servotoimisella tai hydraulitoimisella työkalunvaihtajalla. Työkalunvaihtajat ovat 8 tai 12 paikkaisia riippuen mallista.
VDI-teknologia
VDI-järjestelmä on pikakiinnitysjärjestelmä jokaiselle työkalulevyssä olevalle työkalunpitimelle. Työkalunvaihdot voidaan tämän ansiosta suorittaa sekunneissa minuuttien sijaan, toisin kuin perinteisellä pultattavalla Block-kiinnitysjärjestelmällä.
Automaattinen työkalunmittaus
Mittavarsi nopeuttaa asetusajot sekunteihin ja poistaa manuaaliset mittausvirheet. Erittäin herkkä kosketusanturi päivittää X- ja Z-akselien työkalukorjaimet automaattisesti suoraan koneen ohjaukseen. Tukeva ja kestävä rakenne takaa tarkan toistotarkkuuden myös vaativassa konepajaympäristössä.
Öljysumuimuri
Tehokas öljysumuimuri puhdistaa CNC-sorvin työstötilan ilmasta haitalliset leikkuunestesumut, aerosolit ja käryt heti työstön aikana. Laite suodattaa poistoilman luotettavasti ja palauttaa erotetun öljyn tai emulsion takaisin sorvin nestetankkiin uusiokäyttöön.
Tangonsyöttölaite
Automaattinen tangonsyöttölaite mahdollistaa CNC-sorvin keskeytymättömän ja miehittämättömän sarjatuotannon syöttämällä uutta tankomateriaalia karaan aina edellisen kappaleen katkaisun jälkeen. Laite minimoi materiaalin vaihtoon kuluvan hukka-ajan, takaa tarkan ja vakaan materiaalinpaikoituksen sekä vaimentaa pyörivän tangon värinöitä. Tämä nostaa sorvin käyttöasteen huippuunsa ja mahdollistaa tehokkaan ”valot pois” -valmistuksen.
