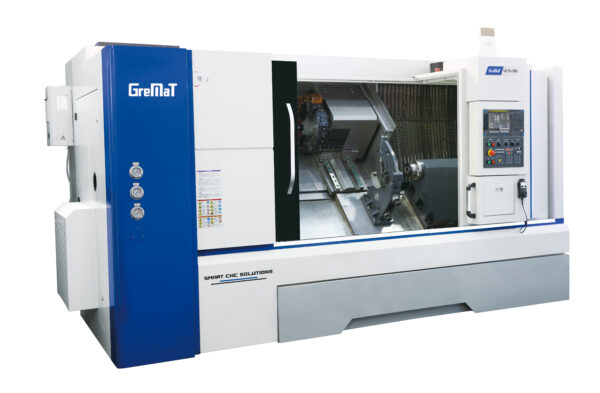

Vinojohteinen sorvi STL-series
STL sarjan konemallit sopivat laajalle käyttäjäkunnalle pienten konepajojen aloittelijoista aina suurten yritysten kokeneisiin ammattilaisiin. Kärkipylkkä tukee pidemmät kappaleet tarvittaessa.
STL-sarjan vinojohteinen sorvi pitkille kappaleille
STL-sarjan vinojohteinen sorvi on suunniteltu vastaamaan vaativaan pitkien kappaleiden koneistukseen, ja ne mukautuvat joustavasti erilaisten käyttäjien tarpeisiin aina pienten konepajojen ensiaskeleitaan ottavista yrittäjistä suuryritysten kokeneisiin koneistajiin. Koneiden poikkeuksellinen vakaus perustuu runkorakenteessa hyödynnettyyn korkealaatuiseen Meehanite-valurautaan, joka vaimentaa tehokkaasti värinöitä raskaan työstön aikana.
Räätälöitävä kokonaisuus
Suurnopeuksinen ja erittäin jäykkä pääkara tarjoaa laajan kierrosalueen, ja se voidaan varustaa mallista riippuen joko suoralla sähkökäytöllä tai vääntömomenttia kasvattavalla vaihdelaatikolla. Tämä tehokas kararatkaisu yhdistettynä moderniin, sisäänrakennettuun sähköiseen tai hydrauliseen kärkipylkkään mahdollistaa raskaidenkin pitkien työkappaleiden tarkan tuennan, suuren kuormituksen ja korkeat leikkuunopeudet ilman pelkoa värinästä tai taipumasta. Työstötarkkuutta parantavat entisestään molempien akseleiden esijännitetyt kuularuuvit, joiden kehittynyt laakerointitekniikka minimoi lämpölaajenemisen vaikutukset ja maksimoi voimansiirron tarkan paikoituksen.
Tuotantotehokkuuden optimoimiseksi STL vinojohteinen sorvi on varustettu nopealla, kaksisuuntaisesti paikoittavalla revolverilla, jossa on malliversiosta riippuen 8 tai 12 työkalupaikkaa. Tämä mahdollistaa monipuoliset työkalujen asetukset ja erittäin lyhyet työkalunvaihtoajat monimutkaisissakin työkierroissa. STL-sarja onkin tehokas ratkaisu muun muassa autoteollisuuden komponenttien, sähköteknisten laitteiden, tarkkuusakseleiden sekä muiden vaativien mekaanisten osien massavalmistukseen.
| Kategoria | Ominaisuus | Yksikkö | STL5 | STL6 | STL8 | STL8-550/750 | STL8-1100 | STL10 | STL10-1600/2000 | STL12 | STL12-1600/2000/3000 | STL15-1500/2000 |
| Kapasiteetti | Istukan koko | tuuma | 5″, *6″ | 6″, *8″ | 8″, *10″ | 8″, *10″ | 8″, *10″ | 10″ | 10″ | 12″, *15″ | 12″, *15″ / 12″, *10″, *15″ / 12″, *15″ | 15″, *12″ |
| Kara | Suurin pyörintähalkaisija johteilla | mm | Φ300 | Φ400 | Φ450 | Φ550 | Φ600 | Φ520, *Φ620 | Φ600/Φ620 | Φ530 | Φ600 / Φ620 / Φ620 | Φ650 |
| Työkappaleen suurin pituus | mm | 300, *400, *550 | 400 | 500 | 550/750 | 1100 | 750, *1000 | 1600/1800(C2C 2000) | 750, 1000 | 1600 / 1820(C2C 2000) / 3000 | 1320(C2C 1500) / 1620(C2C 2000) | |
| Suurin pyörintähalkaisija kelkalla | mm | Φ180 | Φ220 | Φ220 | Φ360 | Φ360 | Φ280, *380 | Φ440/Φ360 | Φ280 | Φ460 / Φ360 / Φ460 | Φ500 | |
| Karan reikä | mm | Φ48 / *Φ55 | Φ55 / *Φ62 | Φ66 / *Φ75 | Φ62 / *Φ75 | Φ62 / *Φ75 | Φ86 / *Φ75 | Φ86 / *Φ75 | Φ105 / *Φ120 | Φ105 / *Φ120 | Φ105 / Φ120 | |
| Läpimenevän tangon suurin halkaisija | mm | Φ40 / *Φ46 | Φ46 / *Φ52 | Φ52 / *Φ65 | Φ52 / *Φ65 | Φ52 / *Φ65 | Φ75 / *Φ65 | Φ75 / *Φ65 | Φ91 / *Φ110 | Φ91 / *Φ110 | Φ91 / *Φ110 | |
| Karan pää | tyyppi | A2-5 / *A2-5 | A2-5 / *A2-6 | A2-6 / *A2-8 | A2-6 / *A2-8 | A2-6 / *A2-8 | A2-8 / *A2-8 | A2-8 / *A2-8 | A2-8 / *A2-11 | A2-8 / *A2-11 | A2-8 / *A2-11 | |
| Karan pyörimisnopeus | rpm | 4500 / *4500 | 4500 / *4000 | 4000 / *1600 / *2000 / *3200 | 4000 / *1600 / *2000 / *3200 | 4000 / *1600 / *2000 / *3200 | 3000 / *3200 (*Vaihdelaatikko) | 3000 / *3200 (*Vaihdelaatikko) | 1800 / *1000 (*Vaihdelaatikko) | 1800 / *1000 (*Vaihdelaatikko) | 1800 / *1000 (*Vaihdelaatikko) | |
| Moottori (S2-30min/S1) | kW | 7.5/5.5, *11/7.5 | 11/7.5, *15/11 | 11/7.5, *15/11 | 15/11, *18.5/15 | 15/11, *18.5/15 | 15/11, *18.5/15 | 18.5/15 | 15/11, *18.5/15 | 18.5/15 | 18.5/15, *22/18.5 | |
| Akselit | X-akselin liike | mm | 150 | 150 | 170 | 250 | 250 | 280 | 250/280 | 280 | 250 / 280 / 320 | 300 |
| Z-akselin liike | mm | 300, *400, *550 | 400 | 500 | 550/750 | 1100 | 750, *1000 | 1600/2000 | 750, *1000 | 1600 / 2000 / 3100 | 1500/2000 | |
| X/Z pikaliike | m/min | 20 | 20 | 20 | 20 | 20 | 15/20 | 15/20 | 15/20 | 15/20 / 15/20 / 15/12 | 15/20 | |
| Revolveri | Keskikorkeus | mm | 63 | 80 | 80 | 100/80, *100 | 80, *100 | 100, *125 | 100 | 100 | 100 / 100 / 100*125 | 125 |
| Työkalupaikkojen määrä | kpl | 8, *12 | 8, *12 | 8, *12 | 8, *12 | 8, *12 | 8, *12 | 8, *12 | 8, *12 | 8, *12 / 8, *12 / 12 | 8, *12 | |
| Työkalunvarren koko | mm | 20×20 | 25×25, *20×20 | 25×25, *20×20 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 / 25×25 / 25×25, *32×32 | 32×32 | |
| Kärkipukki | Kärkipukin tyyppi | HPT, *SPT | Hydraulinen, *HPT | Hydraulinen, *HPT, *SST | HPT, *SPT/SST, *SPT | SST, *SPT | Hydraulinen, *HPT, *SST | SST, *SPT | Hydraulinen, *HPT, *SST | SST, *SPT / SST, *SPT / SPT | SST-LM | |
| Kärkipukin pinoolin kartio | MT4 | MT4 | MT4 | MT5/MT3 | MT3 | MT5 | MT4 | MT5 | MT4 / MT4 / MT5 | MT5 | ||
| Kärkipukin pinoolin liike | mm | 0 | 80 | 80 | 100/150 | 150 | 150 | 150 | 150 | 150 / 150 / / | 150 | |
| Kärkipukin liike | mm | 300, *400 | 80-400 | 100-500 | 550/750 | 1100 | 100-750 / *1000 | 1600/1800 | 100-750 / *1000 | 1600 / 100-1800 / 3200 | 100-1320/1820 | |
| Rakenne | Viistosängyn kulma | 45° | 45° | 35° | 35° | 35° | 35° | 35° | 35° | 35° | 45° | |
| Johdetyyppi | LM | LM | LM | LM | LM | LM | LM | LM | LM | LM | ||
| Muut | Ulkomitat (P×L×K) | mm | 2400×1715×2000 | 2470×1745×1990 | 2700×1750×1950 | 2860/3000×1950/2000×2200 | 3500×2000×2200 | 3350/3700×1950×2350 | 4000/5150×2000/2070×2200/2150 | 3350/3700×1950×2350 | 4000/5150/6100×2000/2070/2000×2200/2150/2320 | 4550/5000×2270×2300/2550 |
| Paino (noin) | kg | 2700 | 3400 | 3900 | 4800/5400 | 6200 | 5300/6500 | 8300/8700 | 5600/6600 | 8300/9200/12500 | 10000/11500 |
Ohjaus
SL sarja on varustettu suositulla Fanuc ohjauksella. Ohjauspaketti sisältää AICC toiminnon mahdollistaen ”high speed” sorvauksen.
Työkalunvaihto
SL sarjan sorvit on varustettu joko servotoimisella tai hydraulitoimisella työkalunvaihtajalla. Työkalunvaihtajat ovat 8 tai 12 paikkaisia riippuen mallista.
VDI-teknologia
VDI-järjestelmä on pikakiinnitysjärjestelmä jokaiselle työkalulevyssä olevalle työkalunpitimelle. Työkalunvaihdot voidaan tämän ansiosta suorittaa sekunneissa minuuttien sijaan, toisin kuin perinteisellä pultattavalla Block-kiinnitysjärjestelmällä.
Tangonsyöttölaite
Automaattinen tangonsyöttölaite mahdollistaa CNC-sorvin keskeytymättömän ja miehittämättömän sarjatuotannon syöttämällä uutta tankomateriaalia karaan aina edellisen kappaleen katkaisun jälkeen. Laite minimoi materiaalin vaihtoon kuluvan hukka-ajan, takaa tarkan ja vakaan materiaalinpaikoituksen sekä vaimentaa pyörivän tangon värinöitä. Tämä nostaa sorvin käyttöasteen huippuunsa ja mahdollistaa tehokkaan ”valot pois” -valmistuksen.
Automaattinen työkalunmittaus
Mittavarsi nopeuttaa asetusajot sekunteihin ja poistaa manuaaliset mittausvirheet. Erittäin herkkä kosketusanturi päivittää X- ja Z-akselien työkalukorjaimet automaattisesti suoraan koneen ohjaukseen. Tukeva ja kestävä rakenne takaa tarkan toistotarkkuuden myös vaativassa konepajaympäristössä.
Öljysumuimuri
Tehokas öljysumuimuri puhdistaa CNC-sorvin työstötilan ilmasta haitalliset leikkuunestesumut, aerosolit ja käryt heti työstön aikana. Laite suodattaa poistoilman luotettavasti ja palauttaa erotetun öljyn tai emulsion takaisin sorvin nestetankkiin uusiokäyttöön.
